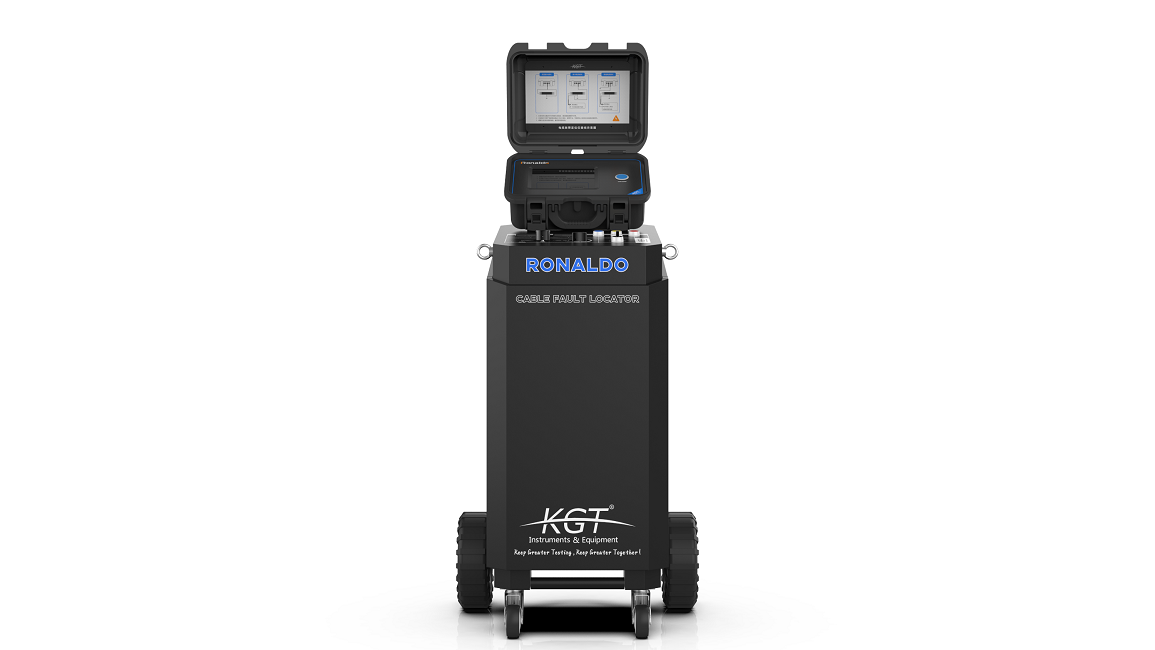

Ronaldo电缆故障定位仪介绍：
产品特点
故障定位*：它使用1800J的冲击能量，能够清晰地反馈故障点的波形。 采用高达400MHz 的波形采样率， 使得测得的波形更接近原始波形，并且可以进行相间波形对比。
使用简单-具有自动模式，低压脉冲法下一键测试， 自动选择合适范围和增益，直接给出故障定位距离。
测试标准
*电网设备配电[2021]86号文件要求(三)加强检测装备配置，进一步加强配电电缆运检装备和在线监测装置的选型与配置，按照配电电缆专用运检装备配置标准，分级分类配置交流耐压、振荡波局放、超低频介损、电缆路径探测、 电缆识别、电缆故障探测定位等装备，逐步推进多功能、轻量化、智能化带电检测装备应用。
产品功能
可进行380V、6KV、10KV、35KV、110KV、220kV 等电力电缆的各种故障检测和故障点的定位，包括：短路故障(电缆跳闸)、接地故障(电火花)、断路(电缆断电)、闪络性(局部过热)、泄漏性(泄露电流报*)等故障。
被测物
380V、6KV、10KV、35KV、110KV、220kV 的电力电缆。
业绩
黄石现代有轨电车(一期)1台 天津地铁2台 南京供电公司5台 无锡供电公司2台 徐州供电公司2台
苏州供电公司3台 南通供电公司2台 常熟供电公司2台 江阴供电公司2台 连云港供电公司2台
成功案例

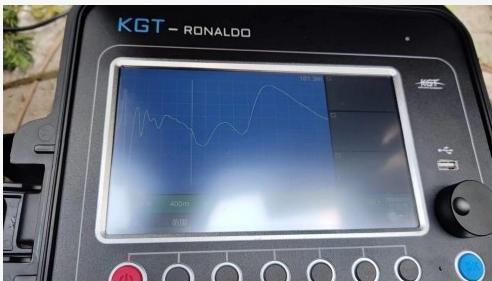

2023年4月20日于安阳，进行了10kV 电缆的故障查找，成功对电缆故障点进行了*定位。 设备判断故障类型为高阻故障，定位点位于电缆始端161m 处，结合路径仪及*定点仪*终查找到故障点，与Ronaldo 预定位结果相符。
电缆故障查找测试报告
使用单位
*电网公司
检测人员
程璐、张戌
测试地点
安阳国际汽车城
测试时间
2023-4-20
测试设备
Ronaldo 电缆故障/MRT700电缆路径
测试内容
电缆故障定位
站点名称
/
现场环境
天气阴，温度12℃
测试目的：√ 检修 复修 交货培训
试品信息：10KV 杆塔电缆（下地地埋马路到汽车城，对地绝缘0.3MΩ）-电缆距离900m
测试概要：使用2500V摇表。测量 A 相对地绝缘 0 MΩ，B 相对地绝缘 0.3MΩ，C相正常，因未带万用表复测小阻值，TDR无法直接查看故障波形，为高阻故障。
现场图

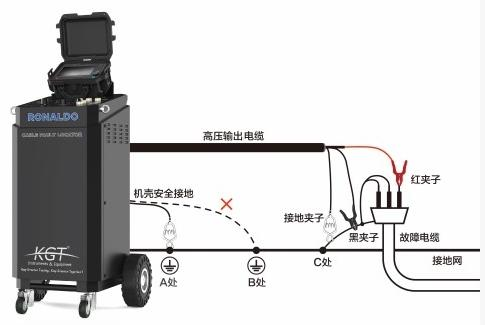

接线图
应用领域
■ 铁路 ■ 电网 ■ 电厂 ■ 冶金
■ 石化 ■ 电缆厂 ■ 新能源 ■水电
■ 电力检测公司 ■ 风电 ■ 光伏 ■ 生产制造业
■ 机场 ■ 市政 ■ 核电

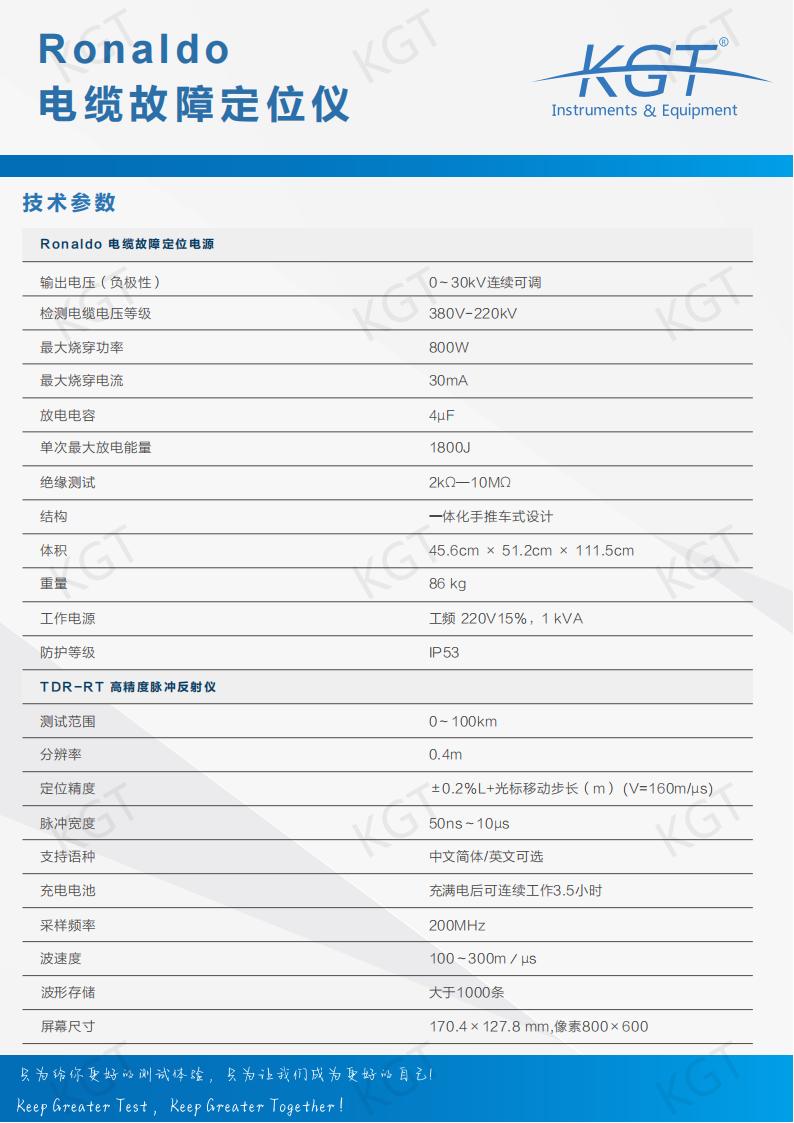

Ronaldo电缆故障定位仪介绍参数：
-
