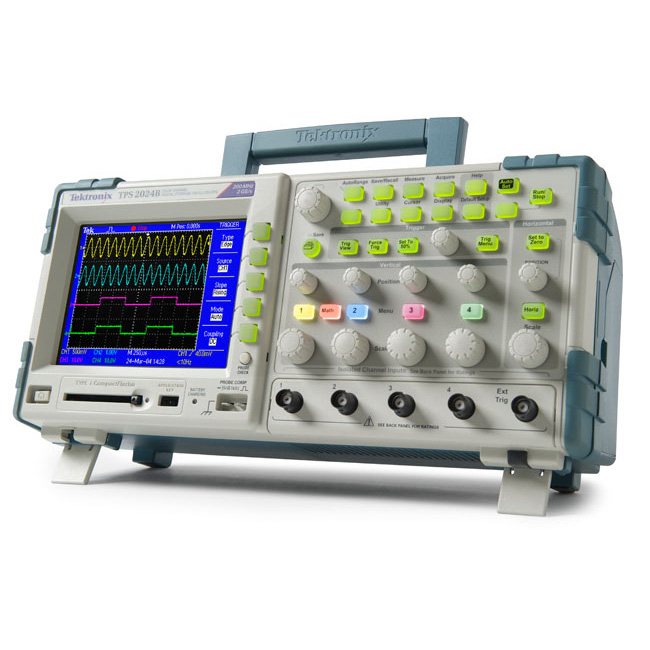

最新美国泰克-TPS2024B隔离通道数字示波器上市

来源：爱仪器仪表网发布时间：13-05-09 15:12 作者：ai1718 浏览次数：1180 分类：新品导读

通道数字示波器是美国泰克公司研制的*新产品，它于2013年正式上市，北京熙缜隆博环保科技有限公司特价供应美国泰克TPS2024B隔离通道数字示波器，我们是经销仪器仪表的供应商，公司有着多年的销售经验，为您提供有价值的产品，欢迎前来致电咨询!

　　产品应用

· 教育

· 汽车设计和测试

· 工用电源设计、调试、安装和维护

　　· *电子设计、调试、安装和维护

　　产品特点

　　· 100 MHz和200 MHz带宽

　　· 高达2 GS/s的实时采样率

　　· 2条或4条全面隔离和浮动通道，外加隔离外部触发

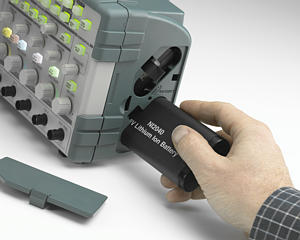

　　· 在安装两块电池时可以连续工作8小时，电池可以热插拔，几乎不受交流电源限制

　　· 选配电源分析应用软件，以其价位提供了*广泛的电源测量功能

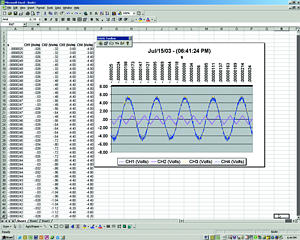

　　· OpenChoice软件或集成CompactFlash海量存储设备，迅速存档和分析测量结果

　　· 所有型号都标配FFT

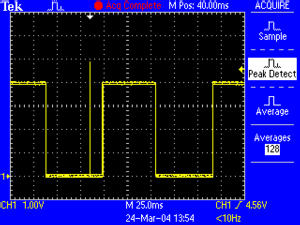

　　· *触发，迅速捕获关心的事件

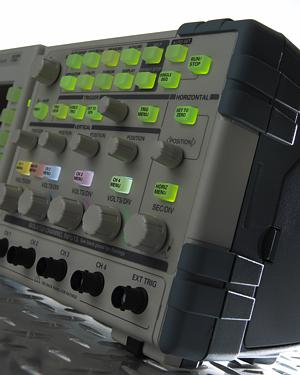

　　· 传统模拟式旋钮和多语言用户界面，操作简便

　　· 自动设置菜单、自动量程、波形存储器和设置存储器、内置上下文相关帮助，设置和操作迅速

　　· 带背灯的菜单按钮，视觉清楚

　　· 11种*关键的自动波形测量功能

　选择适何工作的探头

　　示波器/探头(衰减)*大安全额定值TPS2000能够查看的信号

　　参考浮动安全额定值*1输入信号安全额定值屏幕上峰峰值电压(以0 V为中心的正弦曲线)屏幕上RMS电压(以0 V为中心的正弦曲线)

　　TPS2000 输入 (1X)600 VRMSCAT II300 VRMSCAT II40 Vp-p14.1 VRMS

　　P2220 (10X 设置)30 VRMS300 VRMSCAT II400 Vp-p141 VRMS

　　P5120 (20X)600 VRMSCAT II1000 VRMSCAT II800 Vp-p282 VRMS

　　P5122*2(100X)600 VRMSCAT II1000 VRMSCAT II2828 Vp-p1000 VRMS

　　*1无源探头参考引线没有衰减，因此任何工作电压或过压瞬态信号都会直接传送到示波器参考源上。所以，无源探头参考浮动额定值不得超过示波器参考浮动额定值。

　　*2 The P5122 probe should not be used for AC-coupled measurements on signals with greater than 300 V DC offset. The P5120 is the recommended probe for measuring ripple on high-voltage DC supplies.

进行浮动测量和差分测量–迅速、准确、经济

　　被测电路以非预计方式接地，是测量结果差和电路损坏的常见原因。连接两个或多个接地的探头可能会损坏接地环路，如果电流足够高，可能会导致元器件和设备毁坏。*重要的是，在进行浮动测量时，如果仪器和探头使用不当，可能会给人身安全带来伤害。

　　4个IsolatedChannel"输入和隔离外部触发输入，可以迅速、准确、经济地进行浮动测量和差分测量

　　泰克IsolatedChannel技术简化了浮动测量。与参考接地的示波器不同，TPS2000输入连接器外壳相互隔开，同时也与接地隔开。在规定的600 VRMS*大浮动电压范围内，IsolatedChannel技术可以防止电流在TPS2000输入与BNC外壳之间流动，或电流从任何BNC外壳流到接地上。

　　泰克提供了不同的无源探头，具体视应用而定。通过标配的P2220无源探头，在10X模式下，TPS2000可以测量*高400 Vp-p的电压。但是，为了满足P2220的安全额定值，探头的参考引线必须保持在相对接地的30 VRMS范围内。基于这一原因，P2220探头特别适合处理*大电压不超过30 VRMS的数字电路和模拟电路。

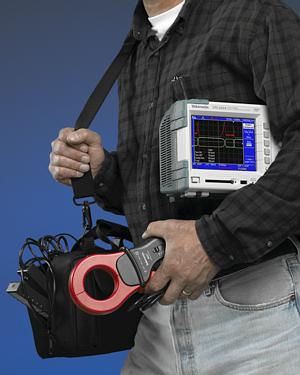

　　从工作台到现场，提供强大的生产效率

　　TPS2000系列在示波器中提供了广泛的一系列功能，同时提供了用户熟悉、简便易用的控制功能和菜单。TPS2000系列采用IsolatedChannel™技术，分成2通道和4通道版本，与接地及在通道之间实现了隔离，可以让您轻松进行测量，而不用担心损坏电路。它标配电池电源，成为现场应用的自然之选。对电源电子器件测试，选配软件把通常需要的电源系统测量功能集成到仪器中，加快了电源分析和调试速度。

　　加快工用电源系统和电路设计和测试速度

　　从手机到工用马达驱动器，电源转换技术在规格、性能和能源效率上都取得了长足进展。但是，即使是查看转换器输入和输出这样*基本的任务，在有多个电压参考源时也会变得非常复杂。多个参考源还使得同时查看控制电路和电源电路的信号变得*挑战性。如果没有相应的差分探头，在这些应用中使用参考接地的示波器可能会损坏电路，得到不好的测量结果。为调试电源转换电子器件，IsolatedChannel技术降低了损坏电路及非预计电路交互行为的风险。

　　为执行电源系统测量，TPS2000可以选配TPS2PWR1电源分析应用软件。它在示波器上以入门级价格提供了*电源测量功能。

　　在测量开关器件性能方面，电源分析应用软件为TPS2000增加了重要的测量功能，包括自动开关损耗、dv/dt和di/dt光标测量。

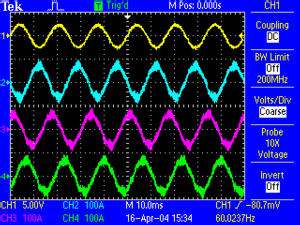

　　对变频驱动器执行相三电源测量

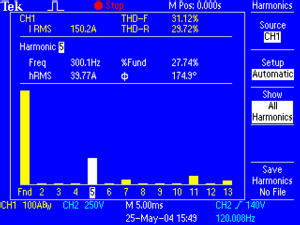

使用TPS2PWR1软件进行谐波失真测量。

　　为在AC线路电压上进行测量及检查其对电源失真系统的影响，电源分析应用软件显示了直到50阶谐波的谐波成分，提供了相位、无功功耗和功率因数测量功能。通过4通道TPS2014或TPS2024，您可以查看三相电压或电流。

　　有两种电源分析“捆绑套件”可供选择，其中包括探头和测量软件。每个套件都带有四只探头及TPS2PWR1电源分析应用软件，价格要低于单独购买的价格。TPS2PBND包括4只P5120 20X无源高压探头及TPS2PWR1电源分析应用软件。TPS2PBND2包括4只P5122 100X无源高压探头及电源分析应用软件。
