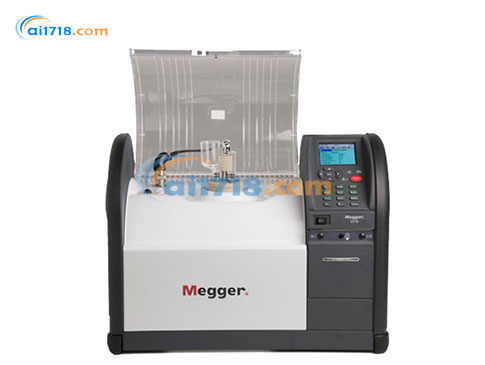

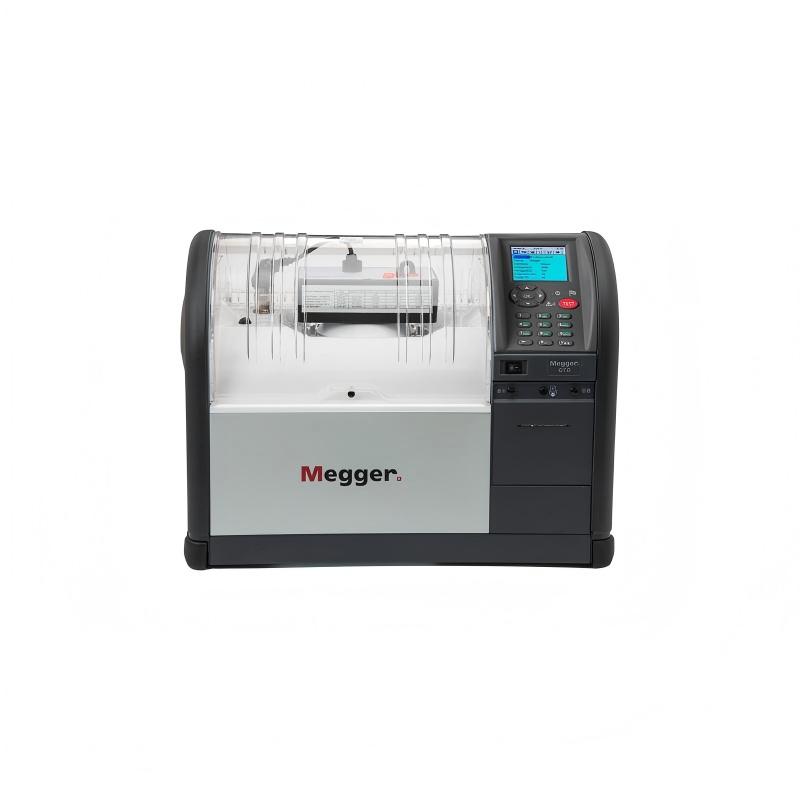

美国MEGGER OTD绝缘油介损测试仪由爱仪器仪表网代理，OTD是实验室仪器，用于测量绝缘油的介损、电阻率和相对介电常数。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
OTD绝缘油介损测试仪简介：
•Oil Tan Delta（油介损，简称 OTD）是实验室仪器，用于测量绝缘油的介损、电阻率和相对介电常数。
•这些测试能让用户更好地掌握绝缘油的整体质量，并指示是否存在污染。
•Megger公司为OTD开发的各项功能可确保更大限度地提高实验室的工作效率。
•微处理器控制的电感应加热器使整个容器内的温度保持一致，符合IEC 60247标准的要求；而冷却方面，通过风扇有效地缩短容器冷却时间。•OTD的温度测量量程是 10 ºC至 110ºC，*度为 ±1ºC。可设置为在测试之前预热。
•OTD配备自动排油装置，无需移动油容器。
•用户安全至上，考虑到这一点，Megger设计了两路带裕量的独立式高电压切断电路。如果因任何原因用户需要中止测试，按下任何一个按键即可立即终止测试并切断高电压。
•容器组件的设计更大程度地提高了注油速度，更大限度减少了湍流并避免了空气混入。容器只有 32 个组件，易于拆装。
•使用校准检查器，可以执行快速测量检查，以验证介损、电阻率和介电常数测量值。通过授权服务中心的现场校准服务，可在必要时调整测量值并更大程度地缩短停机时间。
•OTD还可存储多达 6 个额外的用户自定义测试序列。仪器与Megger 资产和数据管理软件Power DB Lite 免费绑定在一起，它是下载数据和打印结果的理想工具。
OTD绝缘油介损测试仪特点：
•全自动标准测试及用户自定义测试-遵循所有国际标准
•集成的测试容器加热及冷却系统
•高效的注油装置和集成的自动排油装置
•IEC 60247 创新型测试容器 - 易于组装和清洁
•设备可存储多达 50 个记录并可将记录下载至 PC
•小巧轻便（22 千克/48.5 磅）
OTD测试套件预装了16个标准测试序列，以支持一系列国际标准。
•IEC 60247:2004；
•IEC 61620:1998；
•ASTM D924-08；
•ASTM D1169:2002；
•BS 5737:1979；
•JIS C2101:1999；
•VDE 0380-2:2005_01；
•IS 6262:1971；
•IS 6103:1971；
OTD订购信息
| 描述 | 订单代码 | 描述 | 订单代码 |
|---|---|---|---|
| 语言组 1 - 英语、法语、德语、荷兰语 | 语言组 5 - 英语、中文、日语、韩语 | ||
| OTD-LG1-P1 - BS1363（英国 mains 插头） | 1006-346 | OTD-LG5-P1 - BS1363（英国 mains 插头） | 1006-360 |
| OTD-LG1-P2 - Schuko（欧盟 mains 插头） | 1006-347 | OTD-LG5-P2 - Schuko（欧盟 mains 插头） | 1006-361 |
| OTD-LG1-P4 - Swiss SN SEV1011 mains 插头 | 1006-348 | OTD-LG5-P3 - US NEMA WD6 mains 插头 | 1006-362 |
| OTD-LG1-P5 - AUS/NZ mains 插头 | 1006-349 | OTD-LG5-P8 - BS1363（英国 mains 插头）和 US NEMA WD6 mains 插头 | 1006-363 |
| 语言组 2 - 英语、西班牙语、意大利语、葡萄牙语 | 语言组 6 - 英语、匈牙利语、罗马尼亚语、俄语 | ||
| OTD-LG2-P1 - BS1363（英国 mains 插头） | 1006-350 | OTD-LG6-P2 - Schuko（欧盟 mains 插头） | 1006-364 |
| OTD-LG2-P2 - Schuko（欧盟 mains 插头） | 1006-351 | ||
| OTD-LG2-P3 - US NEMA WD6 mains 插头 | 1006-352 | ||
| OTD-LG2-P6 - 意大利 mains 插头 | 1006-353 | ||
| 语言组 3 - 英语、阿拉伯语、土耳其语、法语 | 语言组 7 - 英语、芬兰语、挪威语、瑞典语 | ||
| OTD-LG3-P1 - BS1363（英国 mains 插头） | 1006-354 | OTD-LG7-P2 - Schuko（欧盟 mains 插头） | 1006-365 |
| OTD-LG3-P2 - Schuko（欧盟 mains 插头） | 1006-355 | ||
| OTD-LG3-P3 - US NEMA WD6 mains 插头 | 1006-356 | ||
| OTD-LG3-P7 - BS 546:1950（印度 mains 插头） | 1006-357 | ||
| 语言组 4 - 英语、捷克语、斯洛伐克语、波兰语 | 包含物品 | ||
| OTD-LG4-P1 - BS1363（英国 mains 插头） | 1006-358 | OTD 测试单元带便携箱 | |
| OTD-LG4-P2 - Schuko（欧盟 mains 插头） | 1006-359 | 产品 CD | |
| mains 导线 | |||
| USB 线缆 | |||
| Power DB Lite | |||
| 测试单元探头 | |||
| 排水管 | |||
| 打印纸 | |||
| 打印色带 |
OTD订购信息
Optional accessories
OTD test cell with carry case
1008-293
OTD-CC (Calibration Checker)
1008-291
Printer paper (20 rolls)
1008-030
OTD instrument accessories
Oil drain hose
1009-363
Test cell probe
1009-364
OTD test cell accessories
Test cell carry case
1009-365
Inner electrode
1009-366
Outer electrode
1009-368
Guard electrode
1009-370
Guard insulator (glass)
1009-371
Measure insulator (glass)
1009-372
Sight (glass) and riser pipe
1009-376
Funnel (glass) and filler pipe
1009-375
O-ring kit
1009-377
Drain valve
1009-378
Captive nut
1009-369
Inner nut and Guard nut
1009-367
Test Cell Stand
1009-373
Test Cell Key
1009-374
|
OTD绝缘油介损测试仪技术规格 |
|
|
测试范围 |
1x10⁻⁶ - 4 |
|
分辨率 |
1x10⁻⁶ |
|
精度 |
±1%读数 ±1x10⁻⁵ |
|
相对介电常数 |
|
|
测试范围 |
1 - 30 |
|
分辨率 |
0.01 |
|
精度 |
±0.5% |
| 电阻率测量 |
|
| 范围 |
2.5 MΩm up to 100 TΩm |
|
分辨率 |
0.01 |
| 测试温度 |
|
| 范围 |
10 °C - 110 °C |
| 分辨率 |
0.1 °C |
| 精度 |
± 1 °C |
| 测试电压 |
|
|
AC 范围 |
500 V - 2000 V 55 Hz |
| DC范围 |
125 V - 500 V |
|
准矩形方波 |
100 V 0.3 Hz |
| 分辨率 | 1V |
| 精度 |
±2% ±1 V |
| 电源 |
50 Hz - 60 Hz 300 VA |
| 结果频率 |
tan ∂ (Sin) 40 Hz - 65 Hz Quasi 100 V 0.3 Hz |
| 环境规格 |
|
| 操作温度 |
0 °C - 50 °C (32 °F - 122 °F) |
| 存储温度 |
-20 °C - 55 °C (4 °F - 131 °F) |
| 湿度 |
90% 非冷凝 |
| 尺寸 |
580 x 420 x 290 mm (22.8 x 16.5 x 11.5 inch) |
| 重量 |
22 kg (48.5 lb) |
| 接口 |
USB Type B |
| 知识产权评级 | IP30 |
| EMC |
IEC 61326 |
| *高安全海拔 | 2000m |
| 测试单元 |
|
| 电容范围 |
70 pf (± 3 pf) |
| 重量 | 2.7 |
| 材料 |
316L 不锈钢/石英玻璃 |
| 校准检查器 |
|
| 电阻值 |
5 GΩ, 500 MΩ, 50 MΩ, 5 MΩ |
| 耐受性 |
±1% |
| 电容 |
200 pF ±1% |
| 精度 |
±2% from calibrated value |
| 相对介电常数精度 |
±1% from calibrated value |
| 电阻率*度 |
±1% from calibrated value |
| 操作温度范围 |
+15 ºC - +30 ºC |
|
存储温度范围 |
-20 ºC - +50 ºC |
|
湿度 |
< 60% RH |
|
尺寸 |
190 x 120 x 250 (mm) |
|
重量 |
1.5 kg |
|
*高海拔 |
2 km |
|
安全 |
IEC61010 |
|
MEGGER OTD绝缘油介损测试仪说明文档 |
|
-
1、技术沟通，初步判断问题
电话与客户进行初步沟通、了解并初步判断仪器
所出现的故障问题。 -
2、签订维修协议
由我公司向客户发送仪器维修协议，客户需如实
填写内容并回传以便我司对仪器做进一步判断。 -
3、客户邮寄仪器
客户可按照我司地址邮寄仪器，并将快递单拍、
照发送至您的专属客服进行备案。 -
4、详细诊断机器故障
我司收到邮寄仪器后会对邮寄的仪器进行拍照、
并开箱检验，对仪器做进一步故障判断。 -
5、支付维修费用
如客户仪器在保修期内，我司不收取任何维修费，
如客户仪器在保修期外，我司会适当收取维修费。 -
6、邮寄仪器给客户
我司将维修好的仪器按客户地址进行拍照并邮寄，自此
虽维修协议终止，但我司将提供终身免费答疑及技术指导。
