新品推荐：奥地利B2 HV28/HV45电缆VLF高压检测装置

来源：爱仪器仪表网发布时间：17-07-21 17:19 作者：ai1718 浏览次数：524 分类：行业资讯

产品简介

HV系列耐压测试仪是专门针对电缆耐压测试、介损诊断、局部放电、外护套测试的诊断分析仪，可广泛的应用于30kV以下的中压电（*标准GB50150-2016）。

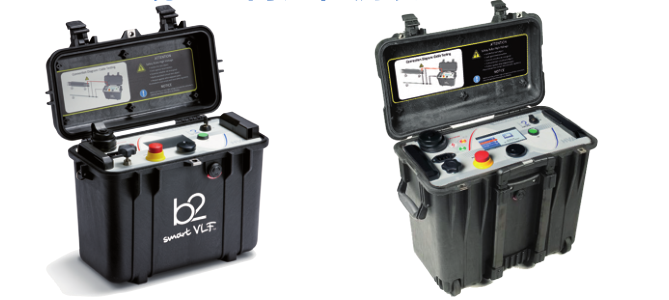

电缆VLF高压检测装置

一台仪器完成电缆耐压测试，介损诊断，局部放电测试和外护套测试四种功能。

电缆耐压测试符合IEEE400.2和GB 50150-2016要求。

电缆外护套检测符合IEC60502和IEC60229标准。

测试电压等级多样可以更好的帮助不同需求的客户。

高度集成，操作简单快捷，自动计算泄露电流无需外置测量模块。

高精度测量介损因数，精度高达1x10 -4。

全自动测量并可以进行个性化测试编辑。

人性化菜单设计考虑到使用人员的操作习惯。

HV系列高压检测装置，只要用来进行电缆超低频交流耐压测试和直流耐压测试。可选配TD测量模块和PD测量模块即可对电缆的介质损因数和局部放电进行测量。

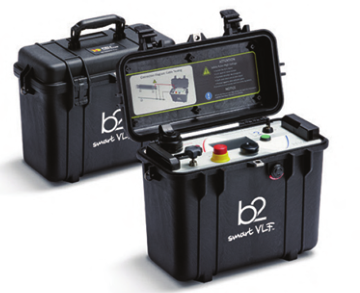

电缆VLF高压检测装置

应用领域

电网公司中压电缆

高铁及地铁公司

电缆厂

电缆安装工程公司

特点

一机多用，可进行超低频交流耐压，直流耐压，外护套故障等三种测试

拥有绝缘电阻和电容测量功能

　　对比市场上同类仪器 HV 系列的体积小输出功率高，便携，性能好，结实耐用菜单设置简单易懂，即使没有经过培训的技术人员也可以轻松使用

输入与负载无关，输出波形均匀

　　市面上很多 VLF 测试设备会有输出电压波形失真的情况， HV 系列使用了全球*先进的技术，即便供电电压的电能质量非常差， HV 系列总能输出高质量的电压

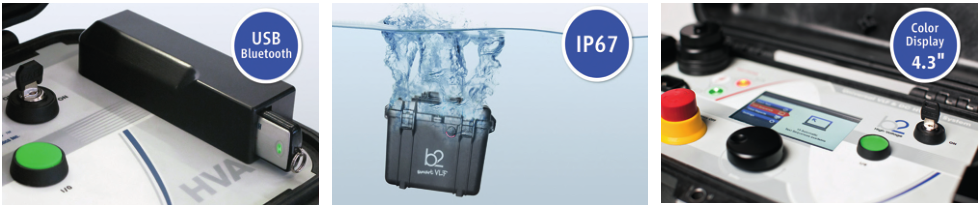

实时波形显示

　　实时输出的电压波形会显示在 LCD 显示屏上，像客户提供有价值的诊断信息。若在测试过程中出现绝缘击穿， HV 系列不仅会显示绝缘击穿的信息，还会记录下瞬时击穿电压和时间

过载及过电流

　　市场上大多数的耐压测试仪都不能分析过载或者故障负载，两者都会终端仪器输出电压。HV 系列的仪器能够分析负载情况，区分是过载还是负载故障，因此避免误中断。

安全模式，自动跳闸模式

　　如果测试时出现故障操作人员应立即手动中断电压输出，进一步检查故障。默认的 trip 模式，在出现负载故障时能够快速管段输出电压，不会对单个故障点造成损害。

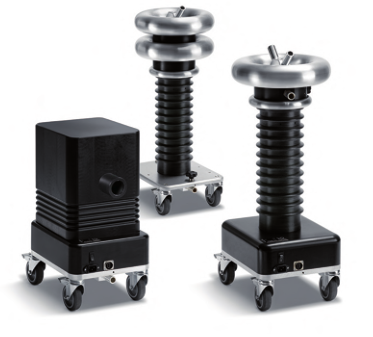

电缆VLF高压检测装置

技术参数

HV系列	HV28	HV45
输出电压 -VLF 正弦波 -DC -VLF 方波	28 kV, 20 kV rms ± 28 kV 28 kV	45 kV, 32 kV rms ± 45 kV 45 kV
输出电流 *大	20 mA	60 mA
输出负载	0,5 µF @ 0.1 Hz	1.0 µF @ 0.1 Hz
	@ 20 kV rms	@ 32 kV rms
*大容抗	10,0 µF	10,0 µF
输出模式	AC (VLF) 对称，在全范围内不受载荷影响， DC （正极或负极）， Burn / Fault Condition 或 Fault Trip Mode，电缆护套检测
DDD ® - 双放电设备	-	-
50 Hz - 12 kV 回授保护	-	-
USB /Bluetooth	-	-
尺寸长 x 宽 x 高 (mm)	430 x 240 x 340	540 x 445 x 615
重量	14 kg	34 kg

可升级部分放电（PD） — 和Tan Delta诊断（TD）系统

Tan Delta测量是分析电缆或者其他电气设备例如变压器、转动电机及介电状况的一种经过实践检验、简易、可靠的检测方法。用这种方法可以简易而明确的识别出存在问题的电缆。
