MI2885 S级四通道手持式电力质量分析仪-故障处理大师

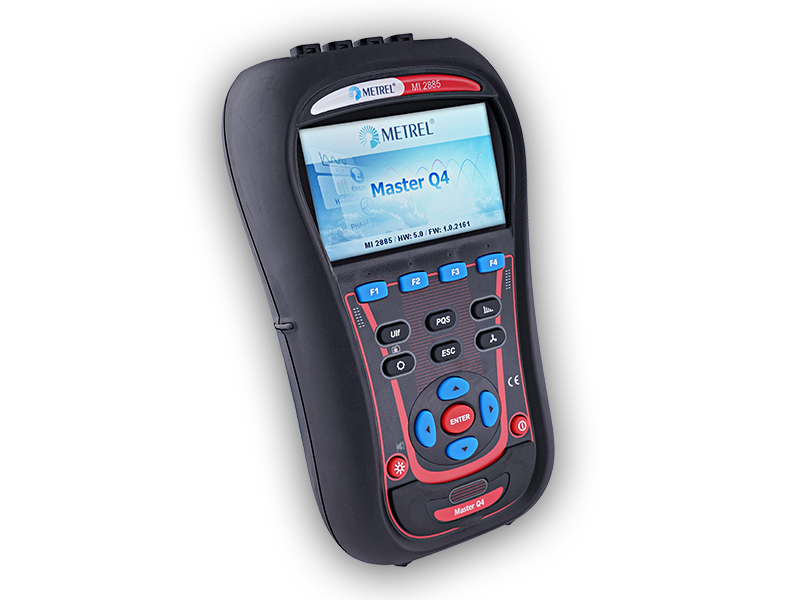

MI2885手持式电力质量分析仪

MI2885是理想的故障处理工具,可自动记录所有重要数据和电压事件的波形包括电压骤升、电压突降等。MI2885同时用户可自定义7个触发量来捕捉波形。MI2885彩色大屏幕可保证使用者直观查阅谐波图、相位图、波形图。MI2885手持电力质量分析仪方便快捷的按键设计保证使用着更方便的操作。PowerView3计算机软件可详细分析记录的数据,可以直接从SD卡读取数据,并生成专业的分析报告。


测量功能

电压:真有效值,峰值,峰值系数(四通道)

电流:真有效值,峰值,峰值系数(四通道)

功率(有功功率,无功功率,视在功率)

功率测量完全满足IEEE1459(有功功率,无功功率,基波,谐波,负载不平衡)

不平衡度,闪变测量

谐波和间谐波分析最高达50次,总谐波失真THD的测量

电能(有功,无功,发电,消耗)

捕捉和记录电力供电事件(停电,电压中断,电压骤升、电压突降)

浪涌电流监测和记录

波形/涌流显示,快照和记录

MI2885根据EN50160标准进行电力质量分析

MI2885记录最多达7个可调的事件

温度测量

功率因数COSΦ测量


主要特点

4电压通道,宽测量范围:0-1000Vrms(CATIII/1000V)

4电流通道,支持自动电流识别,仪器上设置量程

自动智能电流钳识别和智能量程选择

MI2885符合电力质量标准IEC61000-4-30 S类

根据EN50160完整的电力质量分析,包括谐波和间谐波

MI2885支持微SD卡(8GB随仪器提供)最大到32G

彩色代码输入终端和终端标签,以适合应用地区

初始主菜单和大图标,使本设备导航和配置方便

强大的PC SW PowerView3软件包,能够下载,查看,分析所记录的数据,并可生成专业报告

在标准配置中包括柔性钳(无需附加供电)

远程通讯通过以太网(可选GPS时钟同步)



应用领域

在低压和中压电网系统中的电力质量评估和故障处理

检查电力校正设备性能

长时间分析

预防性维护

在增加负荷前检验电气系统



MI2885标准:

安全:EN61010-1

EMC: EN61326



测量:

IEC61000-4-30 S类、IEC 61557-12、IEC61000-4-7 I类、IEC61000-4-15、EN50160、IEEE 1448、IEEE 1459


技术参数

电压输入 AC/DC
输入数 4
额定电压范围(L-N) 相(L-N):50-1000VRMS
线(L-L):50-1730VRMS
测量范围 额定电压的10%-150%
精度 IEC 61000-4-30 S类,额定电压的±0.5%
采样频率 7kHz @50/60Hz,与主频率同步
频率范围 42.5-69.0Hz ±10mHz
电流输入 AC/DC
输入数 4
测量范围(带A1227柔性钳)
测量范围(带A1281铁芯钳)
3-6000ARMS±m.v.的1.5%
50m-1200ARMS±m.v.的0.5%
功能 测量范围 精度
功率(P,Q,S,cosφ,PF) 根据电压和被选电流钳 IEC 61557-12 I类
电能 根据电压和被选电流钳 有功:IEC62053-21 1类
无功:IEC62053-21 2类
谐波(DC-50次)
间谐波(1-50次)
闪变
主信号
额定电压的0-20%
额定电压的0-20%
0.2-10
额定电压的0-15%
IEC61000-4-7 1类
IEC61000-4-7 1类
IEC61000-4-15 F3类
IEC61000-4-30 S类
不平衡 电压的0-5%
电流的0-17%

温度 -10-85℃ 0.5℃
突降,骤升 额定电压的10-150% 额定电压的0.2%
±1循环
间断 额定电压的0-10% ±1循环
记录器
内存 8GB 微SD卡,最大至32GB
通用记录器
积分期间 1s – 2h
记录信号 >1000(电压,电流,谐波,功率)
最小,最大和平均值/间隔
电压事件
用户告警
持续时间 >1年(根据SD卡尺寸)
波形记录
持续时间 最大至电压或电流波形的20秒
触发 人工,电压事件,用户告警,电压或电流水平(涌流)
时间间隔
通用参数
显示 4.3英寸,480X272彩色TFT
通讯口 以太网,USB
时间同步 GPS接收器(A1355)可选
仪器供电 110-240VAC或6节AA型镍氢充电电池
过压类别 600V/CAT IV;1000V/CAT III
重量 1kg
尺寸 230X140X80mm

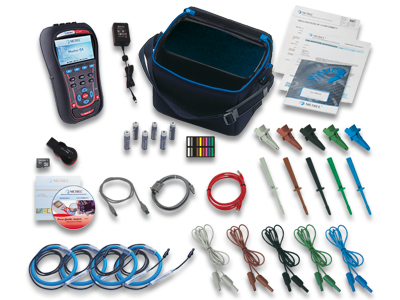

标准配置方案1:MI2885EU

MI2885EU

主机

单相柔性电流钳3000/300/30A(A1227)4件

测试头,(棕,黑,灰,绿、蓝),5件

鳄鱼夹,(棕,黑,灰,绿、蓝),5件

电压测量线,(棕,黑,灰,绿、蓝),5件

彩色代码标签

微SD内存卡,8GB 及读卡器

PC SW PowerView3软件

RS232,USB电缆

电源适配器

1.2V镍氢充电电池,6件

软包、使用手册、校验报告

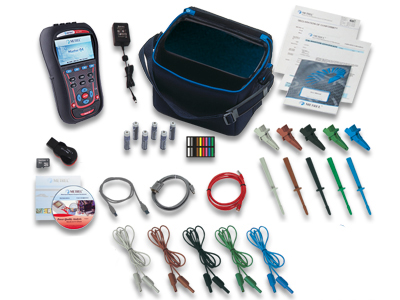

标准配置方案2:MI2885ST

MI2885ST

无A1227柔性电流钳,其它同MI2885EU,可选其它型号的电流钳
