磁感应的流量计

磁感应的流量计利用一种测量方法，它以电磁感应的法拉第定律为基础。在1832年在米歇尔·法拉第的公开文献中*已经确任了用于磁感应地测量流体流速的*基本原理。现代电子电路技术与磁交变场相结合能够使与流速成比例的有效信号与干扰信号分离，它们在电-化学过程中在产生磁场时在用于信号耦出的电极上出现。因此磁感应的流量计的广泛工业应用似乎不再存在障碍。

然而在实际实现磁感应流量计时仍需要解决显着的问题。其中一个是材料问题。测量管必需是非磁化的，用于不干扰磁场。测量管还必需是电绝缘的，用于不干扰借助于电极接收电压。此外测量管必需由对食品安全的原料制成，如果流体是食品、例如饮料的时候。

在塑料中另一问题是水扩散。水扩散引起塑料膨胀，由此改变尤其测量通道的尺寸，这导致测量精度变差。水扩散也明显降低塑料强度。对于纤维强化塑料也部分地失去塑料与纤维之间的粘附。在测量温的和热的流体时塑料软化，强度同样降低。测量液体中的化学试剂、例如氯同样可能侵蚀塑料。UV射线也是。

此外计数器外壳必需是抗拉的，因为在旋入计数器到现有的管里面时可能产生明显的拉应力，例如在螺纹里面。但是拉应力、尤其是持久拉应力对于塑料是有害的，而且塑料材料越薄，损害越严重。在*地装配时其它作用力可能作用于塑料上，它们将导致损害。

该发明的目的是，给出一个磁感应的流量计，它克服上述的问题并且其塑料外壳不仅耐受源自测量液体的内压，而且也耐受拉应力以及其它热的和机械的负荷。

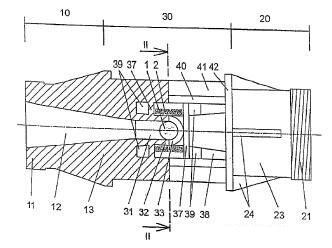

流量计俯视图的采用塑料外壳，由于按照本发明的特征可以*佳地满足所述的相反条件。在磁场线范围测量通道的壁体*佳地薄，由此实现*佳强度的均匀磁场。测量液体的内压通过内部加强支架承受，它由两个内部横隔板和至少两个内部长筋组成。所述内部加强支架附加地通过外部加强支架保护，它由至少两个*外部长筋组成。但是外部加强支架的主要任务是，使外壳的测量段且尤其是具有*小壁厚的部位免受源自接管的拉应力。

这种造型的另一优点是，可以以注塑工艺加工外壳。有利地使所述测量通道具有矩形横截面。通过这种方式能够*佳地实现均匀的磁场。
