电厂内低压配电柜的接地性能的检测方法

大部分电厂为了保证整个厂内接地安全，均会在厂内区域建立大型的接地网，接地网是将多个接地体用接地干线连接成网络，具有接地可靠，接地电阻小的特点，适合大量电气设备接地的需要，在区域内建立接地网可以改进该区域内接地性能，降低区域内电气设备的接地电阻，从而保证区域内电气设备处于安全稳定的运行中。对于区域内电气设备只需将其接地装置连接在接地网的相应位置，即可实现设备的安全接地。所以当需要测试某台电气设备的接地是否可靠时，所需要测试的即是电气设备与接地网之间的导通电阻而非普通意义上的接地电阻。

电厂内有许许多多的低压配电柜，这些配电柜的接地方式都是直接与接地网连接，以保证配电柜的安全运行。在日常检测中，我们需对配电柜的接地性能进行检测，即需要测试配电柜与接地网之间的导通电阻。由于接地网跟地之间存在一定的接地电阻值，因此对于配电柜与接地网之间导通电阻大小的要求会更加严格，其导通电阻测试电流更要求5A以上，方可保证测试的准确性和可靠性。

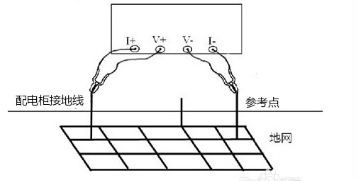

配电柜导通电阻的测试图，如下图所示：
