电力电缆振荡波测试系统的工作原理及特点

电力电缆振荡波局放测试系统工作原理

该系统基于LCR阻尼振荡原理，在升压至*高电压后，通过内置的高压电抗器、高压实时固态开关与试品电缆形成阻尼振荡电压波，在试品电缆上施加近似工频的正弦电压波，激发出电缆潜在缺陷处的局部放电信号。基于脉冲电流法高灵敏度检测局部放电信号，配合高速数据采集设备完成局部放电信号的检测、采集、上传。单次测试过程一分钟左右，测试效率高，对被测电缆无伤害。在获取局放数据的基础上，数据分析软件自动完成聚类分析、行波定位，便于用户综合评判电缆状态。

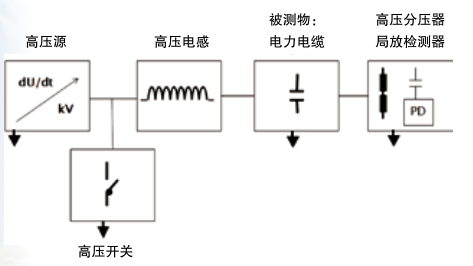

DAC测试原理图

电力电缆振荡波测试系统特点

•测试频率接近 50Hz工频电压，测试结果对应于实际运行状态

•测试时间极短（几百毫秒），为无损的测试方法

•局放量的校准依据 IEC 60270标准

•采用无线局域网（WLAN）进行控制和通讯，操作安全

•局放检测与局放点定位技术相结合

•同时可测量介损和电缆电容等参数

•自动调节系统参数来优化测量的灵敏度

•带有接头定位功能的自动校准模式

•可生成直观的局放分布图表和测试报告

•便携式设计，重量轻，现场安装简单

•适用于新敷设电缆的测试

•运行电缆的测试和诊断

•PD-pattern 局放指纹的测量

•局放脉冲的识别

•TDR 用于局放脉冲的测量

•PD 局放定位

•多点局放的测量

•介损测量
