附着力测试仪百科详解

摘要：附着力测试仪是用来测量油漆，涂料，防腐层，电镀层粘结在基材的牢固程度的一款仪器。Elcometer106拉拔式附着力测量仪——使用简单，携带方便，测量范围广泛。应用范围包括：检测桥面涂层或喷浆，不锈钢、铝制品或混凝土上的涂层。

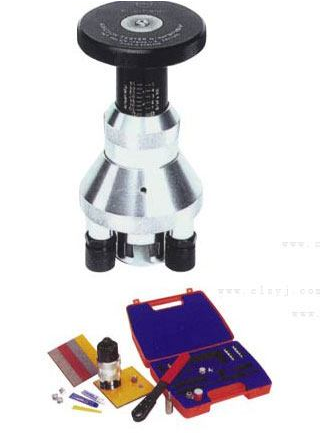

附着力测试仪简介

配备手提箱——方便现场测量。

手动操作，无需担心电源

附着力测试仪测量原理

测试圆形锻模通过黏合剂与涂层表面相连接。

106内装有一个弹簧，该弹簧向圆形锻模施加一个提升力。

当圆形锻模被拉离涂层表面时，刻度上的指示器显示附着力的数值，该数值按照拉离锻模所需的力来表示。

测试范围从5-30PSI(0.05-0.2N/ mm2)到500-3200PSI(5-22N/ mm2)。

换算：kg/cm2Χ10约为N/mm2

符合下列标准

ANSI N5.12 ASTM D 4541

BS EN 24624 ISO 4624

NFT 30-062

Elcometer106附着力测量仪提供5种量程，在订购前请留意仪器的相关附着力数值。

附着力测试仪尺寸

高：152 mm(6.0″) 直径：76 mm(3.0″)

圆形锻模大小 直径：20mm(0.76″) 面积：314 mm2(0.5平方英寸)

工具箱全套仪器总重 量程1、2、5

2.1kg(4.7磅) 量程3

3.4kg(7.5磅) 量程4

3.6kg(8.0磅)

型 号 名 称 范 围 零件号

N/ mm2

(MPa) PSI

Elcometer106/5 Elcometer106附着力测量仪—量程5 (0)-0.2 (0)-30 F106---5

Elcometer106/1 Elcometer106附着力测量仪—量程1 (0)-3.5 (0)-500 F106---1

Elcometer106/2 Elcometer106附着力测量仪—量程2 (0)-7 (0)-1000 F106---2

Elcometer106/3 Elcometer106附着力测量仪—量程3 (0)-15 (0)-2000 F106---3

Elcometer106/4 Elcometer106附着力测量仪—量程4 (0)-22 (0)-3200 F106---4

其他所需物品

备用圆形锻模(100个/包) T1062895-

直径为40 mm的大圆形锻模(5个/包) T1062914-

大型基座支撑环 T1062915-

环氧黏合剂 T99912906
