局放仪中的奢侈品——MPD系列

来源:爱仪器仪表网  发布时间:21-06-17 17:45  作者:ai1718  浏览次数:373  分类:技术文章

IEC 60270 标准对局部放电的定义是,“局部放电是导体之间绝缘的部分击穿,这个位置可以是靠近导体的,也可以是不靠近导体的”,局部放电现象的存在会对液体和固体绝缘系统造成不可逆的损伤。

高压设备绝缘击穿之前通常都会发生 PD 现象, 高压设备绝缘 击穿会导致费用高昂的停运与维修。所以多年以来发电机、电动机、变压器、开关和电缆都要进行局部放电测试。

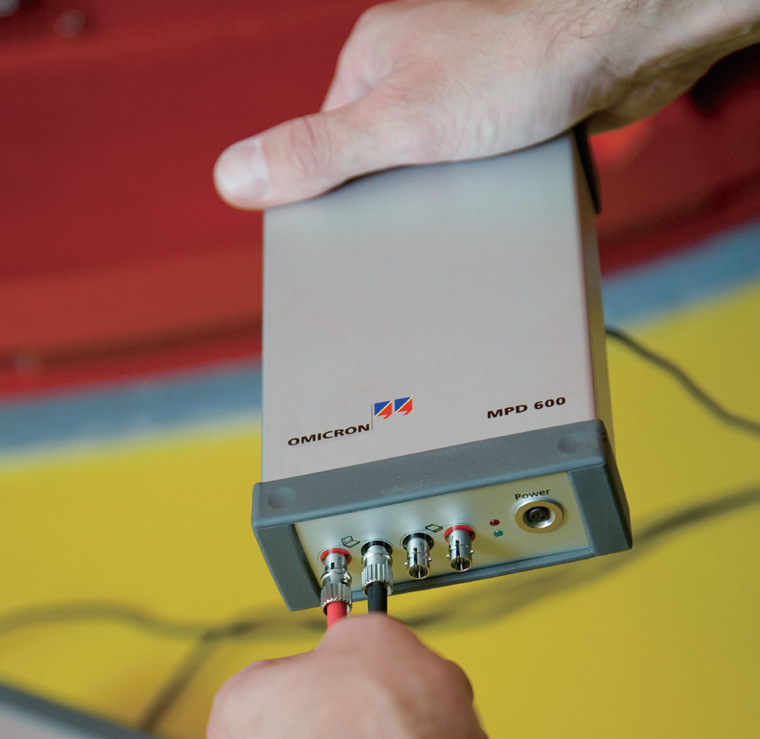

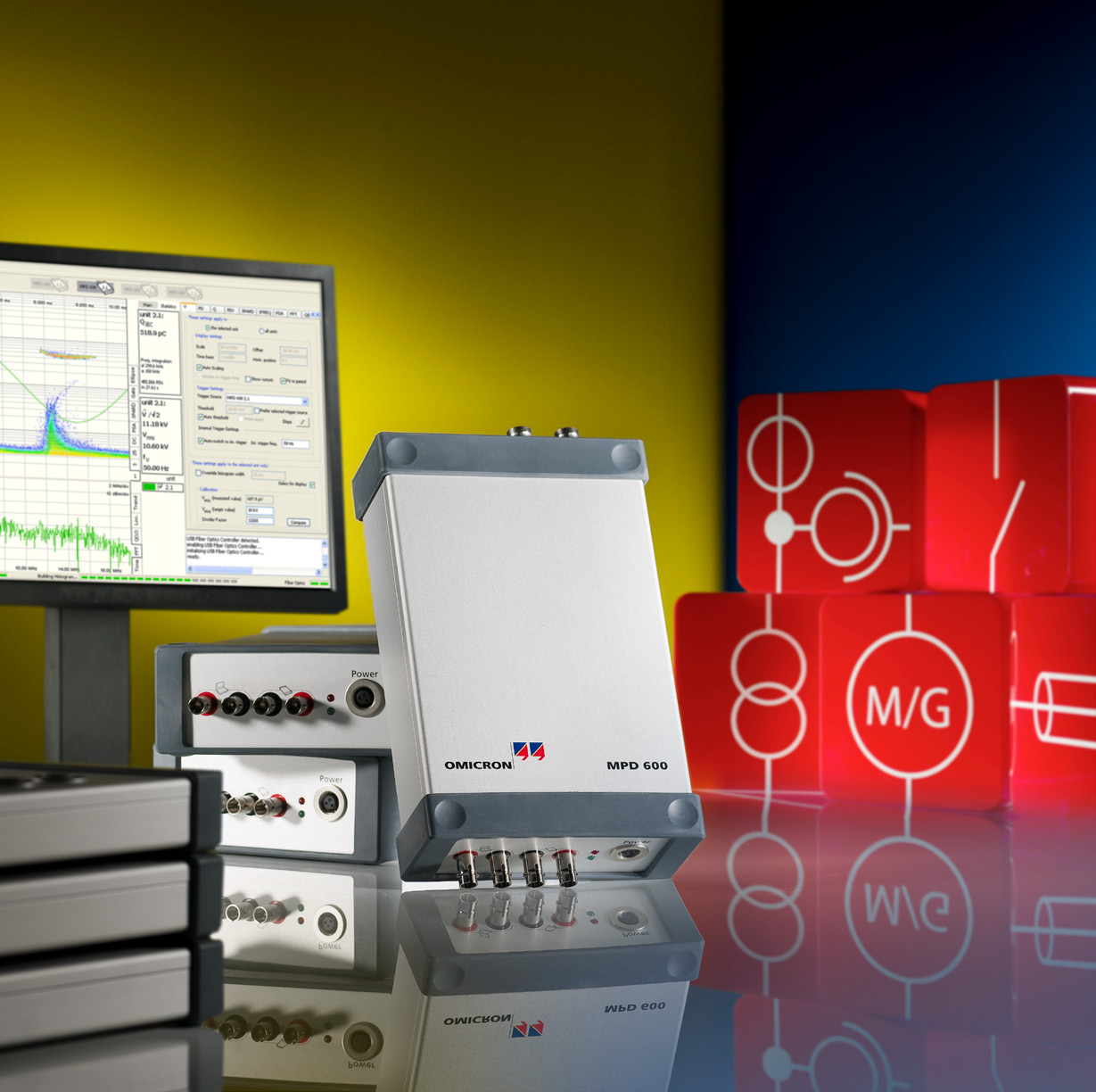

对 PD 现象进行检测与分析的准确的测量装置是现代质量保证体系的重要基础。MPD 600完全满足电力测试相关标准的要求,并且还具有许多其它功能强大的分析工具。


电力检测行业的“保时捷”——OMICRON集团

局放仪,MPD,mpd800,MPD600

OMICRON 于 30 多年前在奥地利成立,起初主要为电力公用事业的测试保护和测量装置开发紧凑型测试仪。由工程师组成的小型团队后来不断发展壮大,如今已成长为国际化企业,在各地设有 24 个办事处,客户遍布全球 150 多个*/地区。

OMICRON注重仪器的创新性及智能性,与传统企业的黑白灰三色仪器相比,OMICRON大胆采用红蓝为主色调。色彩鲜艳活泼,给人以强烈的色彩冲击,在现场操作使用中更容易准确定位仪器的位置,不与周围环境相混合;同时不给人沉闷单调之感,减少仪器使用中的疲劳程度。

同时OMICRON*的分析软件,不仅拥有强大的分析功能更具备超高的智能性,无需知识也能使用。


多管齐下,更有效抗干扰

1> 光学隔离

独特的高速光纤网确保了各数据采集单元与 PC 控制器之间的 完全电气隔离。这*大限度地避免了对地形成环路、 减少了干扰并使系统具有更高的灵敏度 (更好的信噪比)。

2> 全数字化滤波

传统方式的模拟滤波被数学算法所取代。 所以不会有老化效应, 也不会随时间和温度发生漂移。

局放仪,MPD,mpd800,MPD600

3> 电池供电的数据采集单元

由电池供电时不会有来自于电源的噪声进入测量回路,这样测量单元能够在高电位上使用。

4> 扩展到 UHF 频率范围

通过 UHF 620,MPD的使用可以扩展到特高频 (UHF) 频率范围,从而避免干扰。

5> 特殊的抗干扰配件

MPD可以与 MBB1平衡测量桥配合使用,在单相 PD 测 试期间执行PD的差分测量,并按照 IEC 60270 的规定减少实 验室和现场未屏蔽区域的干扰。平衡设置中两个分支的测量信号差异,可用于减少干扰的影响。差分 PD 测量可改善信噪比以及显着降低共模干扰信号。


简洁明了、定制软件

1> 3PARD (3 相幅值关联图)

3PARD (3 相幅值关联图) 有助于把各种 PD 源彼此区 分开。也有助于把相似的 PD 干扰区分开,这样*使 PD 源 的辨识更加容易。通过对三相同时进行测量,所得到的复合 结果可以显示在一个图形中, 称作为 3PARD。  

这可以把测试对象中的噪声与真实的 PD 信号清晰地分 开。在某些情况下,这样做能够节省可观的费用,因为不再 需要使用法拉第笼或者降低了屏蔽要求。

2> 3FREQ (同步多频率测量)

3FREQ (同步多频率测量) 以其频率标签标识 PD 源。 即便是对于单相或者单个 PD 耦合点测试, 都可以通过三个 不同的 PD 滤波器设置获得三个脉冲组。  

同步信号输出来自于三个中心频率或者带宽不同的滤波 器, 所以可以通过 3CFRD (3 中心频率关联图) 可视化处 理的方式对脉冲波形进行分析。

局放仪,MPD,mpd800,MPD600

3> 回放功能

以原始格式记录数据,可以执行所有的分析功能。3PARD 或者选通此等噪声抑制方法可应用到现有的记录测 量中,或者从现有的测量记录中将这些噪声抑制方法去掉 * 如同是再做一次测试一样。

4> 可定制报告

基于 Microsoft Excel™ 的报告生成器提供了更多的灵活性,可以创建定制的报告和测试。对MPD的应用程序进行控 制并把所有测量功能集成到个性化定制的格式即时打印。所选择的测量读数以清晰的图形或者表格的形式添加到测试 报告中。只需点击鼠标*可以嵌入PD模式的屏幕截图。
