绝缘电阻表的测量方法及注意事项

发布时间:17-09-27 17:31  分类:技术文章   标签:绝缘电阻表,绝缘电阻,绝缘电阻表的测量方法及注意事项

绝缘电阻表,是用于测量绝缘电阻、导通性、电压及电阻的电子式绝缘电阻表,其单位是兆欧,所以又被人们称之为兆欧表。根据电压的不同,绝缘电阻测量电压有500及1000V两个档位,同时包含600V AC/DC电压测量功能,可自动探测并精确显示被测电路电压值。对于额定电压为380V和220V的设备和线路,选用500V的绝缘电阻表。对于额定电压为500V及以上的设备或线路,选用1000V或2500V绝缘电阻表。


一、绝缘电阻表的测量方法

1.接线方法

   当用绝缘电阻表测量线路绝缘电阻时,L柱接线路导线,E柱接地。测量电动机绕组对地绝缘电阻时,L柱接电动机绕组引线,E柱接电动机外壳;如栗要测绕组之间的绝缘电阻 时,则将L,E两柱分别接在两个绕组的导线上。测量电缆对地绝缘电阻时,L柱接电缆芯线,E柱接电缆外表,G柱接电缆绝缘层上。


2.测试方法

   测量时,应使绝缘电阻表放平稳,摇动发电机手柄时,速度应由慢到快,当转速达到120r/min时, 经1min指针基本稳定后,再行读数。若在摇动手柄时,发现表针指,就不可再摇,以兔烧坏仪表线圈。


3.测量后

   要等绝缘电阻表停止转动并将被测物充分放电后,方可用手触摸设备和拆除仪表接线,以免触电。


二、绝缘电阻表操作注意事项

1.选择绝缘电阻表的电压等级应与被测物的耐压水平相适应,以免被测设备的绝缘被击穿。

2.严禁摇测带电设备的绝缘电阻。

3.严禁在有人工作的线路上逬行摇测绝缘电阻。雷电时严禁 逬行摇测工作。

4.在带电设备附近,摇测绝缘电阻时,人员与表计选择的位 置应合适,与带电设备保持安全距离以防绝缘电阻表的测量引线碰触带电部分。


注:在测量之前一定要弄清楚被测量物的额定电压,选择适当的绝缘电阻表,较高或者较低都会引发一些问题。


爱仪器仪表网热卖产品:法国CA6523绝缘电阻表

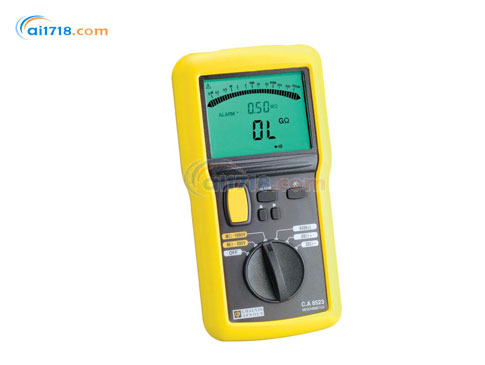

法国CA6523绝缘电阻表
