搭配PDTD60-2模块,HVA68可对35kV电缆进行耐压、介损、局放三合一测试!

来源:爱仪器仪表网  发布时间:24-07-10 17:40  作者:tianzishuo  浏览次数:6  分类:技术文章

北京康高特仪器设备导读:HVA68 35kV 电缆超低频耐压测试系统可以对电缆进行准确的绝缘诊断测试,对电缆进行定期维护和状态评估。


超低频测试技术起源于1980年代,经过国内外多年的理论和实践证明,人们发现采用0.1Hz或更低频率的试验替代工频交流耐压试验,不但能够达到同样的试验效果,而且测试仪器的体积大大缩小,重量大幅减轻,功率只需要工频的1/500

随着时间的不断推移和技术的进步,超低频技术不断发展和完善,逐渐从单纯的配网电缆耐压试验应用,发展成为集耐压、介损、局放测试为一体的配网电缆多功能、综合性的耐压试验方法。


2016年,北京国网电力公司作为试点单位将超低频检测仪器引进到国内。同年,超低频技术也被写入到了*标准GB50150-2016《电气装置安装工程电气设备交接试验标准》当中。其中规定了要对额定电压U0/U18/30kV及以下电缆,使用有效值为3U00.1Hz电压施加15min来进行规定的耐压试验。


奥地利B2公司作为全球*的高压测试设备制造商,其产品在电力行业中享有很高的声誉。

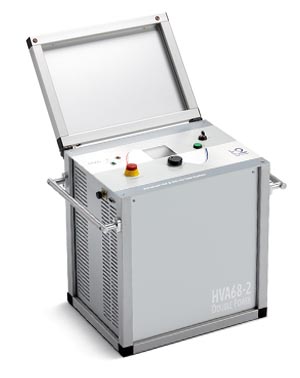

HVA68 35kV 电缆超低频耐压测试系统可以对电缆进行准确的绝缘诊断测试,对电缆进行定期维护和状态评估。

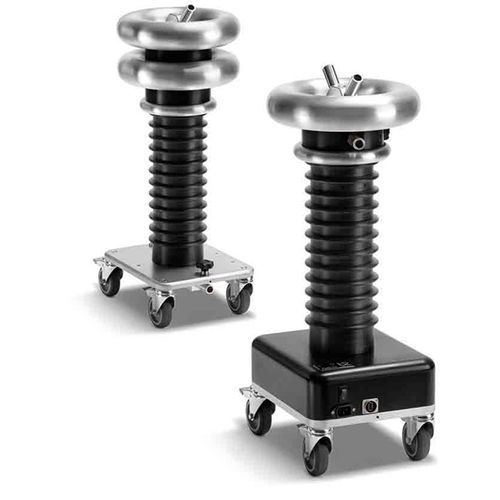

仪器搭配PDTD60-2模块可对35kV电缆完全按照国标GB50150进行耐压、介损、局放三合一测试。设备可输出超低频正弦波、方波、直流三种测试电压,在0.1Hz频率下负载高达1.7μF,对于10kV 280方电缆*大耐压测试长度可达12km


HVA68的输出频率范围为0.01 Hz0.1 Hz,能够有效模拟电缆在实际运行中的电气应力状况,从而检测出绝缘层中的潜在问题。其输出电压可达48kV,可以*测量35kv电缆的耐压、介损以及局放。根据国网标准仅需15分钟*可完成10kV电缆耐压测试,也可以完成35kV电缆耐压测试


其紧凑的设计和便携性使其特别适合现场测试和维修工作,工程师可以轻松携带和操作,极大地提高了工作效率。在某次对35kV橡胶电缆进行耐压局放测试时,HVA68成功测试出了735米电缆的6簇局放信号,有效印证了其出色的检测能力。


通过HVA68电缆超低频耐压测试系统的应用,一线运维人员可以更好地保障电力系统的安全运行,提升电缆的使用寿命,降低维护成本。随着电力行业对测试设备需求的不断增加,HVA68系统将继续发挥其重要作用,为电力系统的稳定运行和高效管理提供有力支持。
