北京康高特用UHF800在内蒙±800kV伊克昭换流站特高频局放检测

来源：爱仪器仪表网发布时间：23-10-31 16:03 作者：陆翠翠浏览次数：244 分类：技术文章

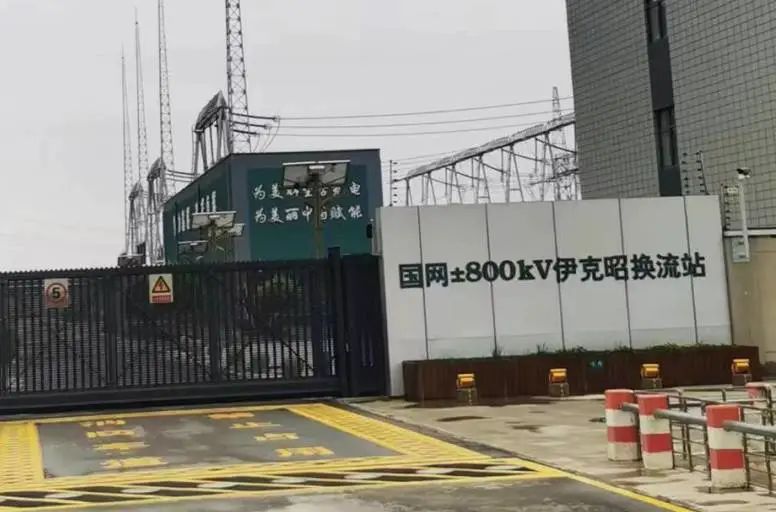

国网±800kV伊克昭换流站

北京康高特仪器设备导读：北京康高特赴国网内蒙古超特高压公司±800kV伊克昭换流站设备特高频局放检测。

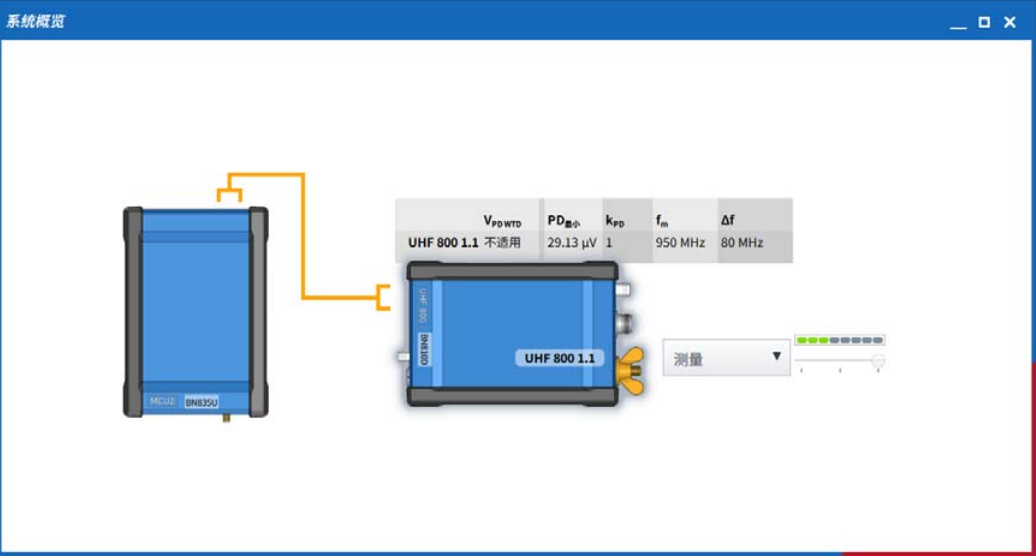

首先使用UHF800对国网±800kV伊克昭换流站7531C相进行测试，本次测试启用UHF单通道测试，带扫频功能。

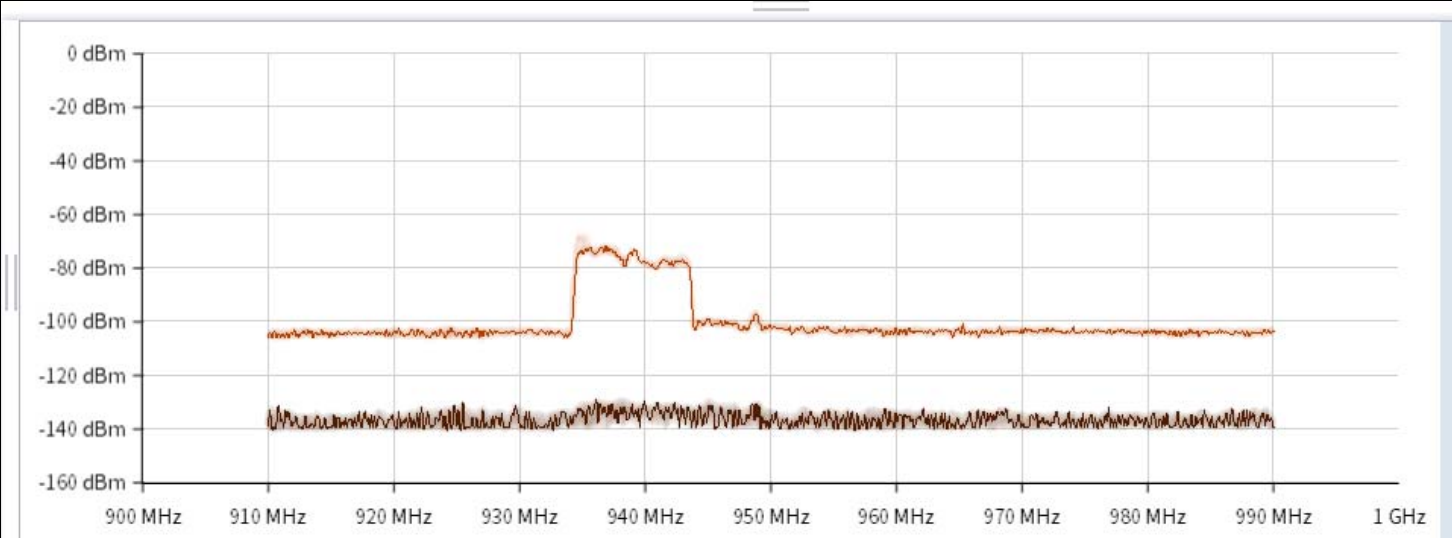

UHF频谱图

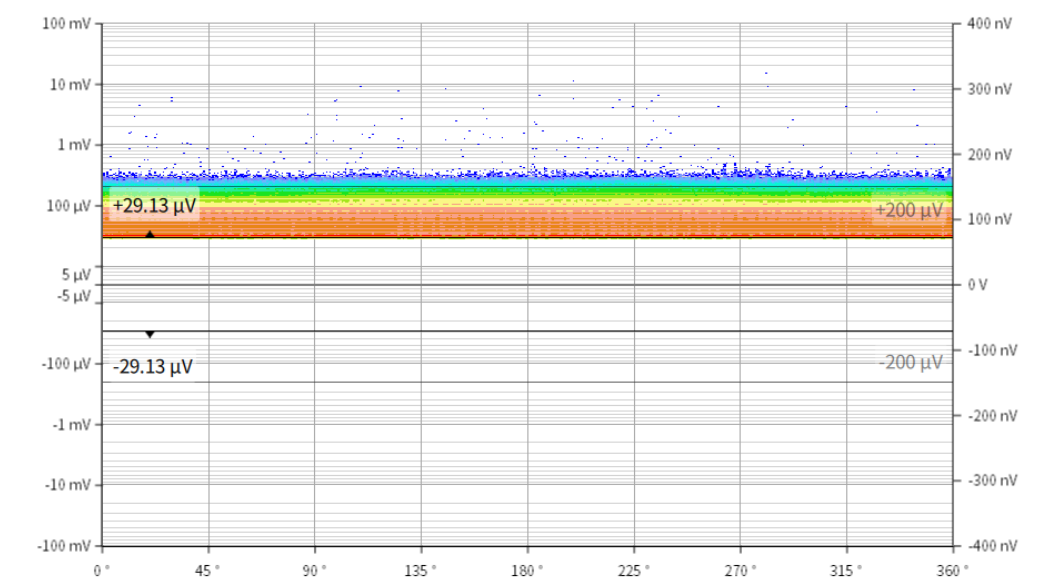

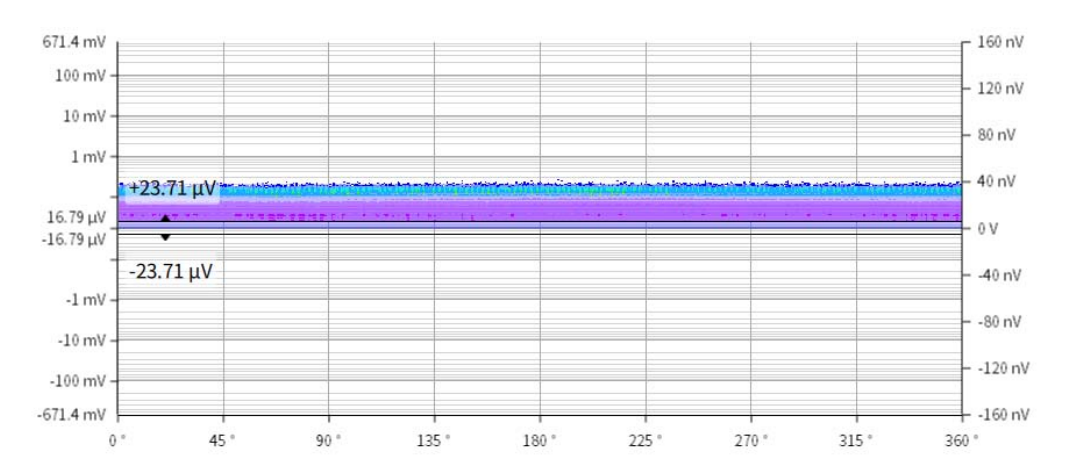

PRPD图谱

通过测试发现PRPD图谱无明显极性分布特征，为进一步分析信号来源，对该位置背景进行测试。

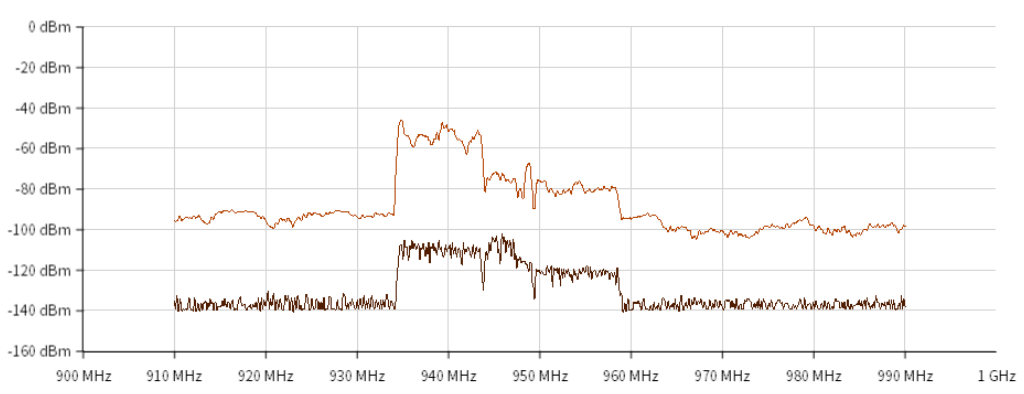

环境背景信号测试频谱

通过测试发现外部环境存在同样940MHz频带下的信号，且幅值更大，且两条扫频曲线趋势一致，认为该信号为外部信号。

对C相1号盆子和3号盆子位置、B相2号盆子和A相2号盆子测试，发现该 940MHz依然存在，且PRPD图无极性分布特征，认为该信号应为外部信号。

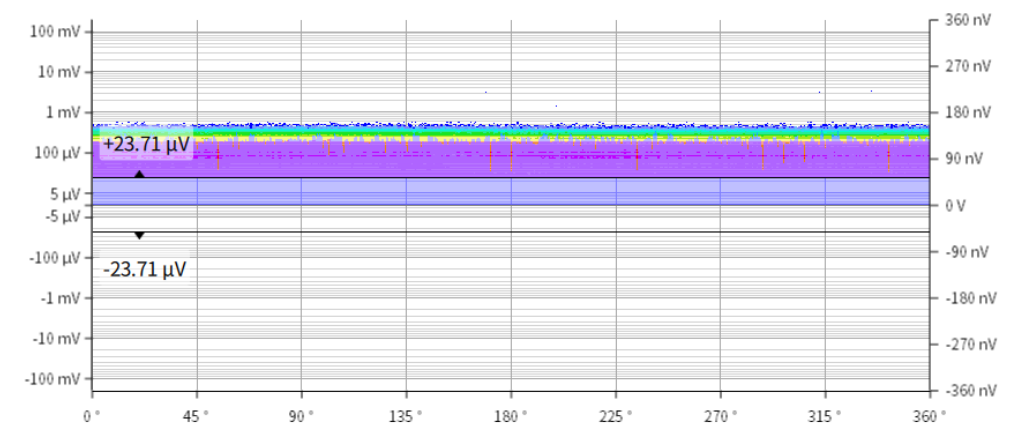

C相3号盆子

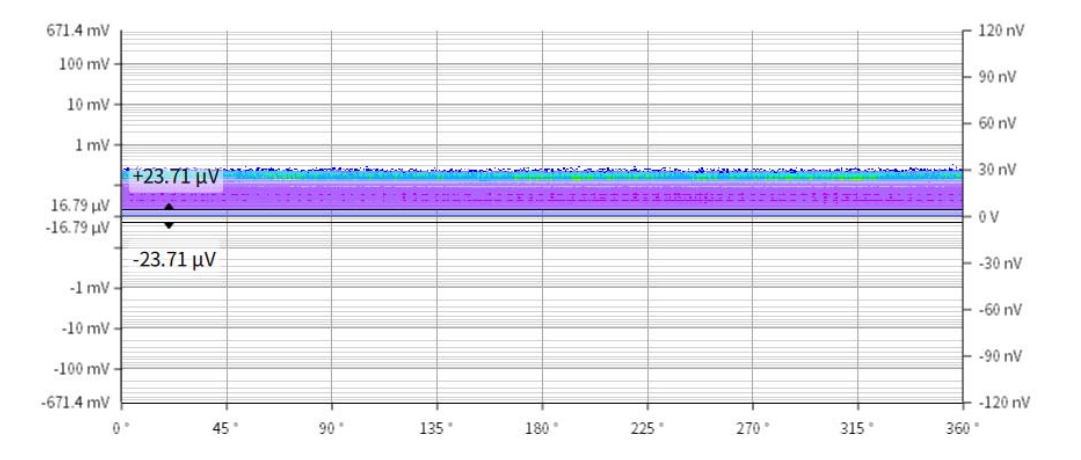

C相1号盆子

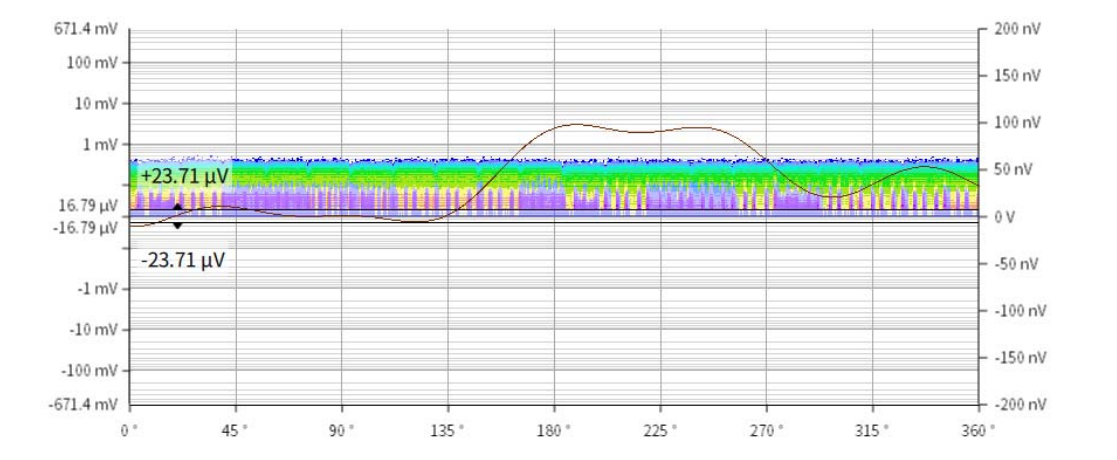

B相2号盆子

A相2号盆子

测试结论：
★设备未发现明显局放信号。该点位情况正常。
