北京康高特仪器设备导读:特高压设备的稳定运行,离不开绝缘油的可靠性能。近日,康高特工程师奔赴某地特高压换流站,使用Megger OTD绝缘油介损测试仪展开现场测试,全面升级安全高效新体验!
OTD全自动绝缘油介损测试仪是用于测量介损、电阻率和介电常数的油测试仪器。它是一套全自动的、由外接电源供电的装置,可对矿物油、酯油和硅绝缘油等各种油进行测试。
硬核设备加持,测试*高效

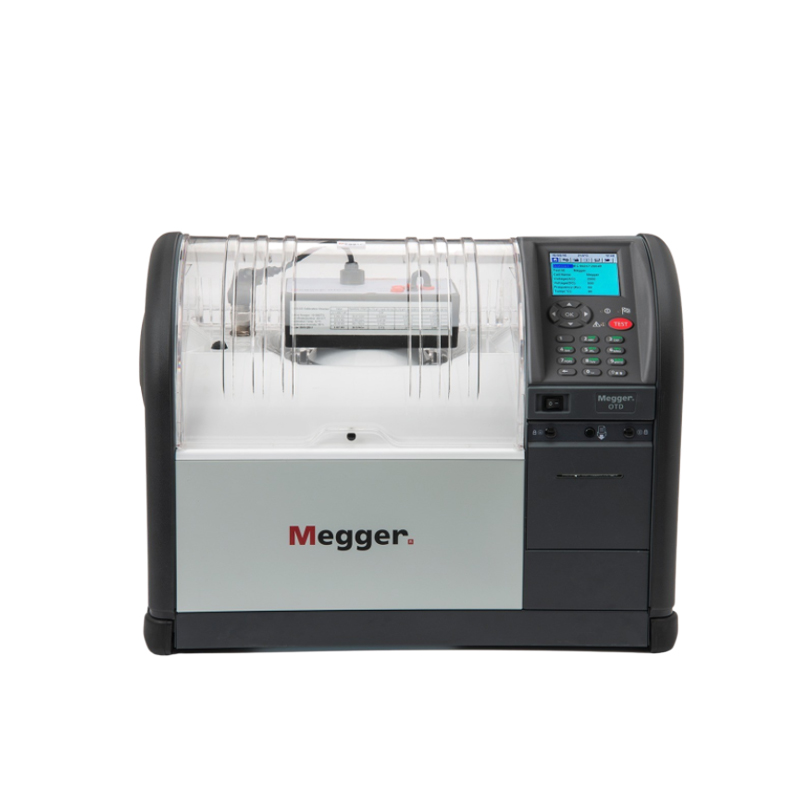

此次测试使用的 Megger OTD 油介损测试仪,其采用一体化集成的测试模块,能实现对绝缘油介损因数、电阻率和介电常数的高精度测量,为判断油液状态提供*数据。
在介损测量上,借助变频抗干扰技术,施加 2000V交流电压,通过傅里叶变换数字滤波分析复电容,计算介质损耗因数,*评估绝缘油的老化程度。
电阻率测量,输出 500V直流电压,测量油样在高温下的电阻值。 介电常数测量通过精密测试容器(空杯电容量 70pF),测量油样在交流电场下的电容变化,直观反映油液绝缘性能。
为确保测试顺利进行,康高特工程师在测试准备阶段做足了功夫,每一个细节都展现着让测试更简单的使命。测试容器安装时,油杯组装过程中严格避免内外电极接触任何杂质,防止数据偏差。探头插入测试容器顶部确保密封良好,排油管连接规范,末端接入废液桶。
接地要求也毫不含糊,仪器接地端子通过低电阻地线可靠接地,测试容器金属外壳与仪器共地,从基础上保障测试的准确性。
这些细致的准备工作,为后续测试的顺利开展奠定了坚实基础,让客户无需为繁琐的准备流程费心。

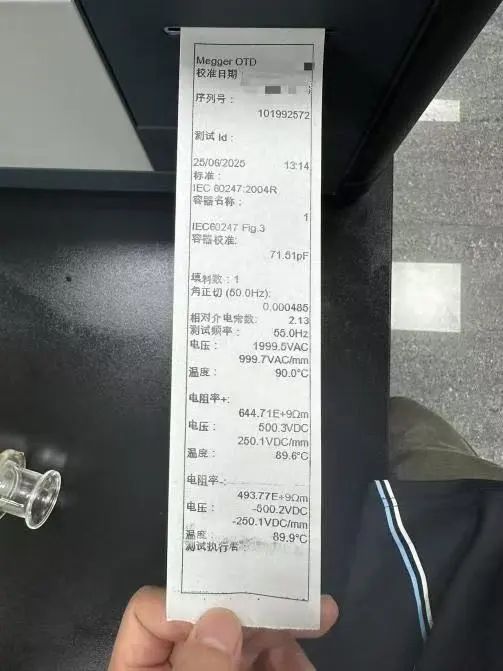

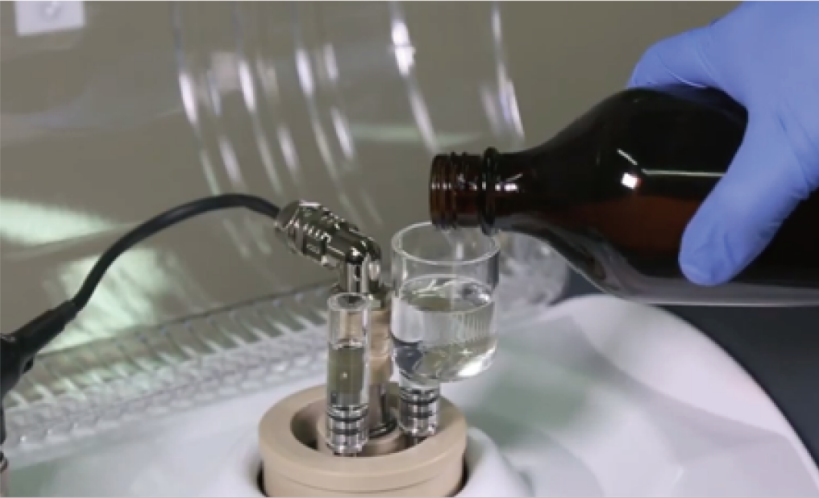

油样测试时,安装好测试容器、注入油样、设置测试 ID,点击 “测试” 按钮,仪器便自动执行加热、升压、测量流程。测试结果自动保存,通过 USB接口可轻松下载至软件生成报告编号。
本次测试的绝缘油介损因数、电阻率和介电常数均符合标准要求,油液绝缘状态良好,可继续使用。
