如何选择交直流耐压测试仪?

来源:爱仪器仪表网  发布时间:22-03-16 16:05  作者:廖小丽  浏览次数:102  分类:技术文章

测试电压,大部分的安全标准允许在耐压测试中使用交流或直流电压。若使用交流测试电压,当达到电压峰值时,无论是正极性还是负极性峰值时,待测绝缘体都承受*大压力。因此,如果决定选择使用直流电压测试,*必须确保直流测试电压是交流测试电压的√2倍,这样直流电压才可以与交流电压峰值等值。例如: 1500V 交流电压,对于直流电压若要产生相同数量的电应力必须为 1500 × 1.414 即 2121V 直流电压。那么该如何选择交直流耐压测试仪呢?

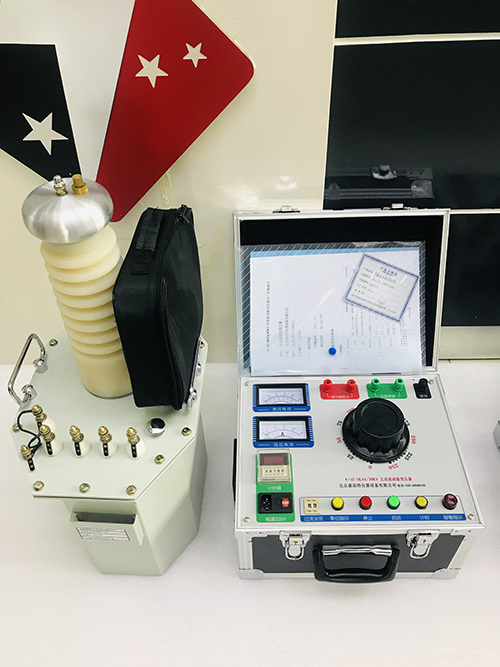

如何选择交直流耐压测试仪

使用直流测试电压的其中一个好处在于在直流模式下,流过耐压测试仪报*电流测量装置的是真正的流过样品的电流。采用直流测试的另一个好处在于可以逐渐的施加电压。在电压增加时通过监视流过样品的电流,操作者可以在击穿发生前察觉到。需要注意的是当使用直流耐压测试仪时,由于电路中的电容充电,必须在测试完成后对样品进行放电。事实上,无论是测试电压是多少、其产品特点如何,在操作产品前对其放电都是有好处的。


直流耐压测试的不足在于它只能在一个方向施加测试电压,不能像交流测试那样可以在两个极性上施加电应力,而多数电子产品正是在交流电源下进行工作的。另外,由于直流测试电压较难产生,因此直流测试比交流测试成本要高。


交流耐压测试的优点在于 , 它可以检测所有的电压极性,这更接近与实际的实用情况。另外,由于交流电压不会对电容充电,因此大多数情况下,无需逐渐升压,直接输出相应的电压*可以得到稳定的电流值。并且,交流测试完成后,无需进行样品放电。


交流耐压测试的不足在于,如果测试中的线路中有大的 Y 电容,在某些情况下,交流测试将会误判。大部分安全标准允许使用者在测试前不连接 Y 电容,或者改为使用直流测试。直流耐压测试在加高电压于 Y 电容时,不会误判,因为此时电容不会允许任何电流通过。


耐压仪*大允许误差的考虑:由于耐压测试仪的输出电压不会 * 准确,在确定测试电压的同时,应考虑仪器输出电压的误差,可以采用耐压仪本身的技术指标或上级机构的校准证书。例如在交流 3000V 下进行耐压测试,耐压测试仪在此上的*大允许误差为 3% ,即 90V ,那么为了保证足够的测试电压,应将输出测试电压调节到 3090V 才足够。当然,如果耐压测试仪本身输出偏高,则这样做存在电压偏高的风险,测试者应充分考虑。


交流小电流测试:有些仪器生产商宣称他们的耐压测试仪可以达到纳安级别的漏电流分辨率。然而,实际的交流测量使得人们很难真正进行这样小电流的测试。在任何电路中都有一定量的电容存在,即使是一个简单的变压器也在其绕线和铁芯间有电容。电容不但会因为有一定的电阻而产生漏电流,在交流电压下电容本身也是一个阻抗器件。这些电流是独立于用户所希望测试的电流之外的,其大小取决于电容值、频率和施加电压。


大多数的交直流耐压测试仪往往在电压回路端接地,有时被测试的样品也会在低端接地,因此在这种情况下,耐压测试仪所测量到的漏电流必然是通过被测样品的漏电流和耐压测试仪本身漏电流的总和。
