热像仪有哪几种类型?

来源:爱仪器仪表网  发布时间:18-09-25 17:07  作者:ai1718  浏览次数:1332  分类:技术文章

红外热像仪一般分光机扫描成像系统和非扫描成像系统。光机扫描成像系统采用单元或多元(元数有8、10、16、23、48、55、60、120、180甚至更多)光电导或光伏红外探测器,用单元探测器时速度慢,主要是帧幅响应的时间不够快,多元阵列探测器可做成高速实时热像仪。非扫描成像的热像仪,如近几年推出的阵列式凝视成像的焦平面热像仪,属新一代的热成像装置,在性能上大大优于光机扫描式热像仪,有逐步取代光机扫描式热像仪的趋势。其关键技术是探测器由单片集成电路组成,被测目标的整个视野都聚焦在上面,并且图像更加清晰,使用更加方便,仪器非常小巧轻便,同时具有自动调焦图像冻结,连续放大,点温、线温、等温和语音注释图像等功能,仪器采用PC卡,存储容量可高达500幅图像。

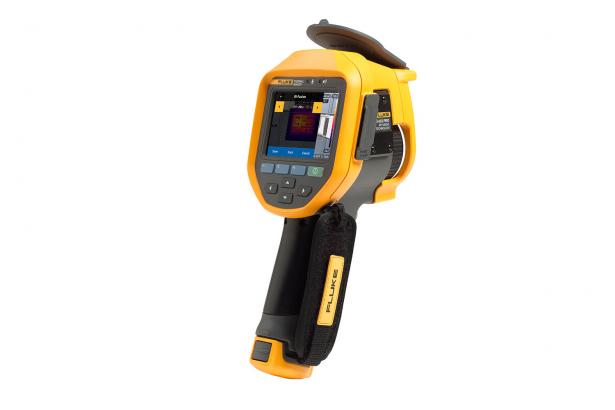

<a href='http://www.ai1718.com/hongwairexiangyi.html'>热像仪</a>

红外热电视是红外热像仪的一种。红外热电视是通过热释电摄像管(PEV)接受被测目标物体的表面红外辐射,并把目标内热辐射分布的不可见热图像转变成视频信号,因此,热释电摄像管是红外热电视的光键器件,它是一种实时成像,宽谱成像(对3~5&mu;m及8~14&mu;m有较好的频率响应)具有中等分辨率的热成像器件,主要由透镜、靶面和电子枪三部分组成。其技术功能是将被测目标的红外辐射线通过透镜聚焦成像到热释电摄像管,采用常温热电视探测器和电子束扫描及靶面成像技术来实现的。


热像仪的主要参数有:

工作波段;工作波段是指红外热像仪中所选择的红外探测器的响应波长区域,一般是3~5&mu;m或8~12&mu;m。

探测器类型;探测器类型是指使用的一种红外器件。是采用单元或多元(元数8、10、16、23、48、55、60、120、180等)光电导或光伏红外探测器,其采用的元素有硫化铅(PbS)、硒化铅(PnSe)、碲化铟(InSb)、碲镉汞(HgCdTe)、碲锡铅(PbSnTe)、锗掺杂(Ge:X)和硅掺杂(Si:X)等。

扫描制式;一般为我国标准电视制式,PAL制式。

显示方式;指屏幕显示是黑白显示还是伪彩显示。

温度测定范围;指测定温度的zui低限与zui高限的温度值的范围。

测温准确度;指红外热像仪测温的zui大误差与仪器量程之比的百分数。

工作时间;红外热像仪允许连续的工作时间。
