testo350烟气分析仪技术规范

来源：爱仪器仪表网发布时间：16-12-01 15:57 作者：ai1718 浏览次数：393 分类：技术文章

1.testo350烟气分析仪使用方法

testo 350 是为分析工作开发的一款便携式烟气分析仪。此仪器由手操器（显示读数和控制分析箱用控制器）和分析箱（测量仪器）构成。使用插接式触头、数据总线电缆或蓝牙 ® （选配），将手操器与分析箱相连。

testo 350 设计用于以下任务和用途：

• 对工业用窑炉系统（炼油厂、发电厂）的维护/调整；

• 排放控制和检查，是否符合排放规定；

• 工业区域内燃烧器/锅炉的维护和组装；

• 对燃气轮机 / 固定式工业用发动机进行测量。

testo 350-S 不得用作以下用途：

•进行长期测量；

•作为安全（报*）仪器。

蓝牙 ® 选项只可在机型获得批准的*内使用。

2.testo350烟气分析仪技术数据

2.1.认证和许可

正如在符合性证书中所声明的那样，本产品符合欧盟 2004/108/EC指令。

这一产品获得 TÜV 批准。

2.2.蓝牙 ® 模块（选配）

•蓝牙 ® 型号：BlueGiga WT 11

•蓝牙 ® 产品说明：WT 11

•蓝牙 ® 标识：B01867

•蓝牙 ® 公司代码：10274

证书

欧盟*

比利时（BE）、保加利亚（BG）、丹麦（DK）、德国（DE）、爱沙尼亚（EE）、芬兰（FI）、法国（FR）、希腊（GR）、爱尔兰（IE）、意大利（IT）、拉脱维亚（LV）、立陶宛（LT）、卢森堡（LU）、马耳他（MT）、荷兰（NL）、奥地利（AT）、波兰（PL）、葡萄牙（PT）、罗马尼亚（RO）、瑞典（SE）、斯洛伐克（SK）、斯洛文尼亚（SI）、西班牙（ES）、捷克共和国（CZ）、匈牙利（HU）、英国（GB）、塞浦路斯共和国（CY）。

欧洲自由贸易联盟*

冰岛、列支敦士登、挪威和瑞士。

其他*

美国、加拿大、土耳其、哥伦比亚、萨尔瓦多、乌克兰、委内瑞拉、厄瓜多尔、日本。

来自 FCC（美国联邦通信委员会）的信息

包含 FCC 编号：QOQWT11

•第 15 部分，标签要求；

•这一设备符合 FCC 准则中的第 15 部分的要求；

•调试遵守以下两个条件：

这一仪器不得产生任何具有危险性的干扰，且这一仪器必须能接收干扰，即使干扰对仪器的运行有着不利的作用。

改动

FCC 要求，必须告知使用者，未经德图公司明确批准而对装置进行任何改动和更改，则用户使用这一装置的权利即告失效。

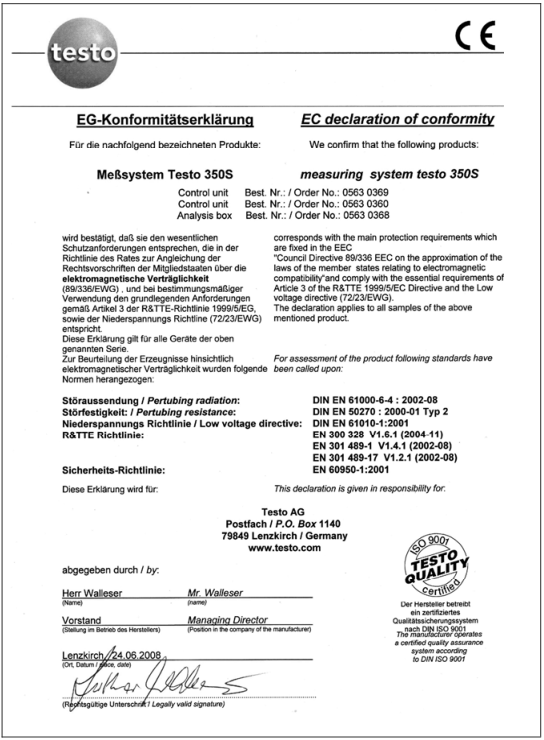

2.3.符合性证书

testo350烟气分析仪技术规范-1

2.4.量程和分辨率

分析箱
测量参数	量程	分辨率
O ₂	0…25Vol.%	0.01Vol.%
CO，氢气补偿	0…10000 ppm	1 ppm
COlow，氢气补偿	0…500 ppm	0.1 ppm
NO	0…4000 ppm	1 ppm
NOlow	0…300 ppm	0.1 ppm
NO ₂	0…500 ppm	0.1 ppm
SO ₂	0…5000 ppm	1 ppm
H ₂ S	0…300 ppm	0.1 ppm
CO ₂ （IR）	0…50Vol.% （0…25Vol.%0.1% Vol.% （> 25Vol.%）	0.01Vol.%
HC ^{1 2}	天然气：100…40000 ppm 丙烷：100…21000 ppm 丁烷：100…18000 ppm	10 ppm 10 ppm 10 ppm
压差 1	-40…40 hPa	0.01 hPa
压差 2	-200…200 hPa	0.1 hPa
NTC（*安装）	-20...50 ℃	0.1 ℃
*压力，安装了红外传感器时可选	600…1150 hPa	1 hPa
流速	0…40 m/s	0.1 m/s
K 型（NiCr-Ni）	-200...1370 ℃	0.1 ℃
S 型（Pt10Rh-Pt）	0...1760 ℃	1 ℃

检出限：50 ppm

所测烟气中的烷类气体必须低于爆炸下限

2.5.精度和响应时间

分析工具箱
测量参数	精度	响应时间
O ₂	±0.2Vol.%	< 20 秒（t95）
CO，氢气补偿	±10 ppm（0…199 ppm）读数的±5%（200…2000 ppm）读数的±10%（剩余量程）	< 40 秒（t90）
COlow，氢气补偿	±2 ppm（0…39.9 ppm CO）读数的±5%（剩余量程）	< 40 秒（t90）
NO	±5 ppm（0…99 ppm）读数的±5%（剩余量程）	< 30 秒（t90）
NOlow	±2 ppm（0…39.9 ppm）读数的±5%（剩余量程）	< 30 秒（t90）
NO ₂	±5 ppm（0…99.9 ppm）读数的±5%（剩余量程）	< 40 秒（t90）
SO ₂	±5 ppm（0…99 ppm）读数的±5%（剩余量程）	< 30 秒（t90）
H ₂ S	±2 ppm（0…39.9 ppm）读数的±5%（剩余量程）	< 35 秒（t90）
CO ₂ （IR）	±0.3Vol.% ± 读数的 1 % （0…25Vol.%） ±0.5Vol.% ±读数的 1.5%（剩余量程）	< 10 秒（t90）加热时间：< 15分钟
HC	±400 ppm（100…4000 ppm）读数的±10%（剩余量程）	< 40 秒（t90）
压差 1	±0.03 hPa（-2.99…2.99 hPa）读数的±1.5%（剩余量程）
压差 2	±0.5 hPa（-49.9…49.9 hPa）读数的±1.5%（剩余量程）
*压力	±10 hPa
K 型（NiCr-Ni）	±0.4 ℃（-100 ... 200 ℃） ±1 ℃（剩余量程）
S 型（Pt10Rh-Pt )	±1 ℃（0...1760 ℃）
通过*性安装的 NTC，测量助燃空气（VT）	±0.2 ℃（-10…50 ℃）±3 ℃ 偏移

2.6.各插槽的量程扩充（选配）

测量参数	量程（稀释后）	精度 ³	分辨率
CO，氢气补偿	0…400000 ppm	读数的±2%	1 ppm
COlow，氢气补偿	0…20000 ppm	读数的±2%	0.1 ppm
SO ₂	0…200000 ppm	读数的±2%	1 ppm
NOlow	0…12000 ppm	读数的±2%	0.1 ppm
NO	0…160000 ppm	读数的±2%	1 ppm
HC ^{4 5}	天然气：100…40000 ppm 丙烷：100…21000 ppm 丁烷：100…18000 ppm	读数的±2%	10 ppm 10 ppm 10 ppm

此处注明了需要叠加到未稀释时测量不*性上的额外测量不*性。

检出限：50 ppm。

所测烟气中的烷类气体必须低于爆炸下限。

2.7.新风阀（选配）

对所有传感器进行稀释，稀释系数 5。

测量参数	量程	精度 ^{6 7}
CO，氢气补偿	2500…50000 ppm	读数的± 5% （-150…0hPa）
COlow，氢气补偿	500…2500 ppm	读数的± 5% （-100…0hPa）
NO ₂	500…2500 ppm	读数的± 5% （-50…0hPa）
SO ₂	500…25000 ppm	读数的± 5% （-100…0hPa）
NOlow	300…1500 ppm	读数的± 5% （-150…0hPa）
NO	1500…20000 ppm	读数的± 5% （-100…0hPa）
H ₂ S	200…1500 ppm	读数的± 5% （-100…0hPa）
HC ^{8 9}	天然气：500…40000 ppm 丙烷：500…21000 ppm 丁烷：500…18000 ppm	读数的± 5% （-100…0hPa）
CO ₂ （IR）	显示屏上不显示读数。	-

此处注明了需要叠加到未经稀释时测量不*性上的额外测量不*性。

精度数据在所列压力范围（探头*的压力）内方才有效。

检出限：50 ppm。

所测烟气中的烷类气体必须低于爆炸下限。

2.8.其他仪器数据

testo350烟气分析仪
特性	数据
环境温度	-5 ℃…45℃ 短期（*长 5 分钟）：辐射热 80 ℃（比如，高温排气点的热辐射）
环境压力	600…1100 mbar（*压力）
环境湿度	5…95 %rF
存放和运输温度	-20 到 50 ℃
保护等级	IP40
质量保证	烟气分析仪：12 个月（不包括易损件） CO-, COlow- ,NOlow-, H 2 S-, HC 传感器：6个月氧气传感器：6 个月一氧化氮传感器：6 个月（过滤器寿命可达*高 120000 ppm）二氧化碳（红外）传感器：6 个月烟气探头：6 个月热电偶：6 个月充电电池：6 个月
质量保证条件	质保条件：参见以下网站 www.testo.com/warranty

手操器
特性	数据
电源	锂离子充电电池分析箱电源适配器
电池充电时间	7 小时（通过电源适配器）14 小时（通过 CAN 接口）
充电电池使用时间	大约 5 小时（显示屏开启，蓝牙 ® 关闭）
内存	250,000 条测量读数
外壳材料	PC、TPE
重量	440 g
显示屏	图形显示屏，240 x 320 像素
外形尺寸	88 x 38 x 220 mm

分析箱
特性	数据
电源	通过充电电池：锂离子充电电池交流电源（标配）：100V AC/0.45A -240V AC/ 0.2A （50-60Hz）直流电源（可选） 11V…40V DC/1 - 4A
电池充电时间	< 6 小时
电池使用时间	2.5 小时（使用气体冷却器和红外模块）/4.5 小时（不使用气体冷却器和红外模块）
外形尺寸	330 x 128 x 438 mm
外壳	ABS URL 94V0
重量	4800 g（完全组装）
内存	250000 次测量读数
烟气超压	*大 50 hPa
负压	*大 300 hPa
泵的体积流量	1 升/分钟（受控），标准升 ±0.1 升/分钟
软管长度	*大 16.2 m（可连接 5 根延长软管）
烟气稀释	新鲜空气或氮气
烟气灰尘负荷	*大 20 g/m³
湿度负荷	测量输入处*大 70° Ctd
USB 接口	USB 2.0
触发脉冲输入	电压：5...12 V（侧降或侧升）
脉冲持续时间：	>1 s
负荷：	5 V/大 5 mA，12 V/大 40 mA
蓝牙 ® 选项	1 级模块（在开放区域内达到 < 100 m）
