更小的体积、更高的精度—TRAX变压器及变电站测试系统

为什么要做变压器检测？

变压器是电力系统中重要的也是昂贵的关键设备，它承担着电压变换，电能分配和转移的重任，变压器的正常运行是电力系统安全、可靠地经济运行和供用电的重要保证，因此，必须*大限度地防止和减少变压嚣故障或事故的发生。但由于变压器在长期运行中，故障和事故是不可能完全避免的。引发变压器故障和事故的原因繁多，如外部的破坏和影响，不可抗拒的自然灾害，安装、检修、维护中存在的问题和制造过程中留下的设备缺陷等事故隐患，特别是电力变压器长期运行后造成的绝缘老化、材质劣化等等，已成为故障发生的主要因素。

在电测领域，对变压器进行测试以便对其状态进行判断，发现初期潜在的隐患是非常重要的。测试的目的是确保变压器的安全运行，将停电的可能性降至*低。

变压器维护管理中经常会遇到的检查项目，多达十几项，不同的项目对应的设备仪器也不一样。对于一套完整的检测，操作者往往需要众多的检测仪器，大量的仪器不仅在携带上是一种极大的负担，同时不同仪器都有自己的用法，操作上也给使用者带来了巨大的压力。

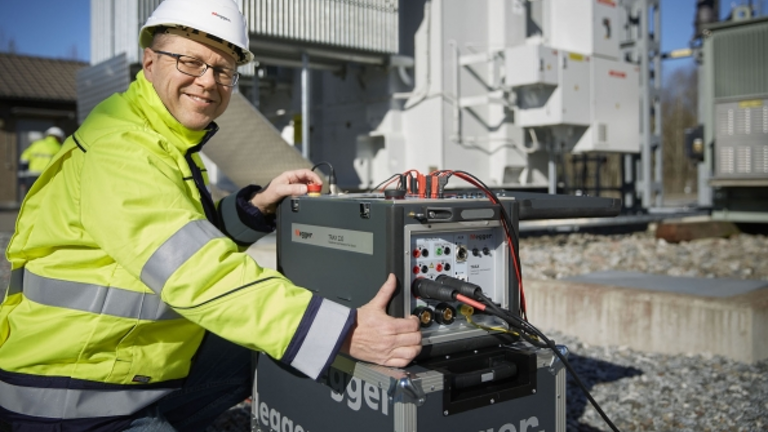

TRAX有什么功能

作为国际化的电力测试设备制造商，Megger公司早已在仪器的测试功能上做到了更好，同时Megger也注重到客户在实际使用中的操作难度。针对繁琐的变压器测试仪器给客户的压力，Megger从众产品系列中挑选了*好的几款，为它们增加了更多强大的功能，提高了它们的智能便捷性，并且智能的集中到一款仪器中——它的名字叫TRAX。

1.直流电阻测试功能和分接开关测试功能

– 100 A 测试电流 / 50 V 测试电压

–优化的自适应消磁功能

（可提供退磁量、剩余磁量的具体数据；退磁速度仅为同类产品的30%-50%）

– 分接开关控制器

–动态电阻测试
（与市面上大多数机型不同，TRAX不仅给以给出变压器有载分接开关动态电阻的波形，更能测试出具体值，在这一点上是其他产品不能做到的）

2.高压变比测试 (250 V 和2200 V 输出)

3.适用于3相 / 6绕组测试的开关单元 (选配)

4.12 kV介损测试（505至1 Hz窄带DFR，比单频tan delta效果更好）

–智能温度校正
（在测量温度较高或者较低的物体时，在参考温度下绝缘性能的测试值更准确）

–自动电压相关性探测（独特且专有的方法）

5.电流互感器和电压互感器测试

6.三相断路器分析仪

– 主触头和电阻触头测试

– 自动电池电压和线圈电流测试功能

– 行程测试

7.低压断路器计时测试

8.继保设备测试

9.计时功能

10.相位计

11.接地电阻测试

12.四个大功率万用表通道

13.示波器

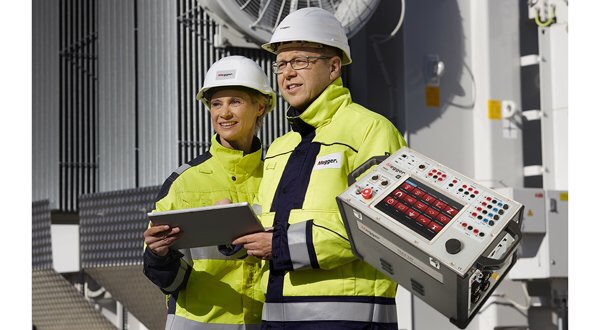

智能结合、一台仪器

TRAX的诞生并不是几款仪器机械的拼凑，而是将多种仪器智能化的结合，从而得到的一款多功能设备。TRAX提供了变压器测试完整的解决方案，同时也包含了一些变电站所需的测试功能，目的*是能够*终取代各种功能单一的仪器，从而解放使用者的巨大操作压力。

便携性是TRAX在设计时已考虑到的方面，TRAX没有任何部件重量超过32 kg。TRAX可以装在一个便携的运输箱中从而随身携带，这对于需要执行跨国任务的测试人员来说可以节省数周的物流时间以及数额巨大的物流费用。与此同时,它的性能却不输给的现场测试设备。TRAX 的变压器测试功满足上大多数的标准和规程 (如IEC、ANSI、CIGRE等) 的要求。同时TRAX从诞生之初*具备多种语言。无论进行何种测试，都能确保测试报告是按您需要的语言呈现。

易学易用、一款软件

TRAX的用户界面结构是由各种独立的应用程序组成的，每个独立的应用程序使仪器能够快速、简单地执行各种特定的测试，如绕组电阻测试、变比测试、阻抗测试、保护测试以及断路器测试。在没有进行任何设置的情况下，只需通过一套通用电缆连接被测试品，设置测试电压和电流，*可按下开始键进行测试。TRAX的软件非常直观，几乎不需要花什么时间去学习，可为用户节省时间和成本。如果需要帮助，用户可按下配置按键。此时TRAX*会弹出接线图和测试序列表。人机界面还能够实现完全的手动控制，从而使用户可以根据特定的测试进行自定义设置，如发生源设置、测量通道设置、测量值计算公式设置以及结果的显示格式设置。

同时瑞典MEGGER将*致力于发展维护TRAX，在后面也会不断研发新的应用程序和辅助配件。
