UP10000超声波检测仪-使用说明(二)

七、应用领域介绍

1、Generic（通用测试）

•在测量界面点击旋钮直到“Press ENTER For ---”字符闪烁。选择“Generic Info”点击确认。

•旋转旋钮选择“Test”选项，进入后会显示测试状态，默认状态为“OK”。

•如果需要更改状态，点击旋钮“OK”字符会快速闪烁。

•旋转旋钮，可以在：OK、CHK、TR1-TR9共11种状态中选择。TR1-TR9是状态代码，可以在软件中自行定义。

•点击旋钮确认。

•旋转旋钮选择“Temperature”选项。

•进入后可以输入环境温度。

•点击确认键存储所有数据。

•选择“EXIT”退出该菜单。

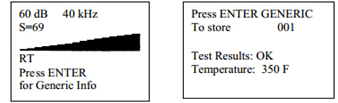

在存储界面中可以选择“Parameter Info”选项，仪器会显示上图所示界面，另外还会显示日期、时间、测量模块等信息。

现场测试时需要调节的参数：测量状态OK、CHK、TR1-TR9。

2、Valves（阀门测试）

注意：必须选择Valves Application（阀门测试）以后才会出现ABCD Display Screen（阀门测试界面）选项。进入设置模式，选择Menu 02 Display Screen进入后即可选择ABCD界面。

•在测量界面点击旋钮，直到“Press ENTER For ---”字符闪烁，选择Valve Info后点击确认键。

•旋转旋钮选择“Test”选项，进入后会显示测试状态，默认状态为“OK”。

•如果需要更改状态，点击旋钮“OK”字符会快速闪烁。

•旋转旋钮，可以在：OK、CHK、TR1-TR9共11种状态中选择。TR1-TR9是状态代码，可以在软件中自行定义。

•点击旋钮确认。

•旋转旋钮选择“Temperature”选项。

•进入后可以输入环境温度。

•旋转旋钮选择“PIPE Diameter”选项。

•进入后可以设置管线直径。

•旋转旋钮选择“valve TYPE”选项。

•进入后可以设置管线类型。

•全部设置完毕后点击确认键记录数据。

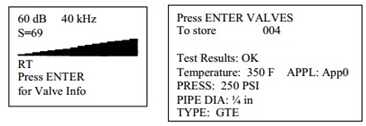

现场需要调节的参数：测试状态OK、CHK、TR1-TR9。管线种类：GTE、BLL、BFY、GLB、NDL、SFR、BYPAOV、OTH。注意：在存储界面中仪器不能显示ABCD测量结果，必须进入ABCD界面才能显示。在这个应用环境中用户也可以通过Parameter Information选项添加测量结果。

3、Bearings（轴承测试）

•在测量界面点击旋钮，直到“Press ENTER For ---”字符闪烁，选择Bearings Info后点击确认键。

•旋转旋钮选择“Test”选项，进入后会显示测试状态，默认状态为“OK”。

•如果需要更改状态，点击旋钮“OK”字符会快速闪烁。

•旋转旋钮，可以在：OK、BAD、LUB共3种状态中选择。

•点击旋钮确认。

•旋转旋钮选择“Temperature”选项。

•进入后可以输入环境温度。

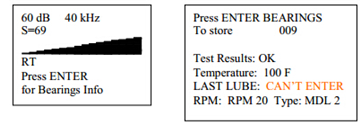

现场需要调节的参数：测试状态OK、BAD、LUB。转速：RPM2到RPM25。种类：MDL0到MDL9。

4、Electrical（电力测试）

•在测量界面点击旋钮直到“Press ENTER For ---”字符闪烁。选择“Electric Info”点击确认。

•旋转旋钮选择“Test Results”选项，进入后会显示测试结果，默认状态为“COR”。

•如果需要更改结果，点击旋钮“COR”字符会快速闪烁。

•旋转旋钮，可以在：COR、TRK、ARC、PD、MEC共5种状态中选择。

•点击旋钮确认。

•旋转旋钮选择“Temperature”选项。

•进入后可以输入环境温度。

•旋转旋钮选择“Humidity”选项。

•进入后可以输入环境湿度。

•旋转旋钮选择“Voltage”选项。

•进入后可以输入电压。

•旋转旋钮选择“Component”选项。

•进入后可以输入组分。

•旋转旋钮选择“Location”选项。

•进入后可以输入位置。

•点击确认键存储所有数据。

•选择“EXIT”退出该菜单。

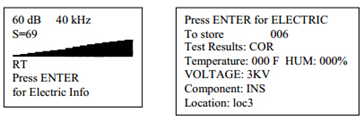

在存储界面中可以选择“Parameter Info”选项，仪器会显示上图所示界面，另外还会显示日期、时间、测量模块等信息。

现场需要调节的参数：测试结果：COR、TRK、ARC、PD、MEC。测试电压：120-750V。组分：INS、SGR、TFR、BSR、TER、DCT。位置：Loc0到Loc9。

5、Steam（蒸汽测试）

•在测量界面点击旋钮直到“Press ENTER For ---”字符闪烁。选择“Steam Info”点击确认。

•旋转旋钮选择“Test”选项，进入后会显示测试状态，默认状态为“OK”。

•如果需要更改状态，点击旋钮“OK”字符会快速闪烁。

•旋转旋钮，可以在：OK、LEK、BLW、NIS、PLG、SIZ、OTH中选择。

•点击旋钮确认。

•旋转旋钮选择“Temperature In”选项。

•进入后可以输入进气温度。

•旋转旋钮选择“Temperature Out”选项。

•进入后可以输入出气温度。

•旋转旋钮选择“Man”选项。

•进入后可以选择不同的制造商，可选择的有：SAR、ARM、BES、NIS。

•旋转旋钮选择“Model”选项。

•进入后可以输入型号，从MDL0到MDL9。

•旋转旋钮选择“Application”选项。

•进入后可以选择用途，可选择的有：SM、AH、RAD、HE、TR。

•旋转旋钮选择“Type”选项。

•进入后可以选择种类，可选择的有：IB、TD、TH、FT。

•旋转旋钮选择“MORE”选项。

•选择后进入下一级菜单。

•旋转旋钮选择“PIPE DIAMETER”选项。

•进入后可以输入管径。

•旋转旋钮选择“ORIFICE SIZE”选项。

•进入后可以输入孔径。

•点击确认键存储所有数据。

•选择“EXIT”退出该菜单。

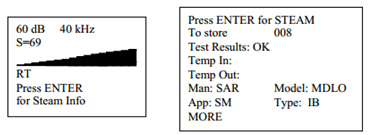

在存储界面中可以选择“Parameter Info”选项，仪器会显示上图所示界面，另外还会显示日期、时间、测量模块等信息。

现场需要调节的参数：测试状态：OK、LEK、BLW、NIS、PLG、SIZ、OTH。制造商：SAR、ARM、BES、NIC。型号：MDL0到MDL9。应用环境：SM、AH、RAD、HE、TR。种类：IB、TD、TH、FT。管径：1/16、1/8、1/4、3/8、1/2、3/4、1.00、1.25、1.50、2.00、2.50、3.00、3.50、4到36英寸。孔径：1/32、1/16、3/32、1/8、5/32、3/16、7/32、1/4、9/32、10/32、11/32、3/8、13/32。

6、Leak（泄漏测试）

•在测量界面点击旋钮直到“Press ENTER For ---”字符闪烁。选择“Leak Info”点击确认。

•旋转旋钮选择“Test Results”选项，进入后会显示测试结果，默认状态为“LEK”。

•如果需要更改结果，点击旋钮“LEK”字符会快速闪烁。

•旋转旋钮，可以在：LEK、CHK、OK三种状态中选择。

•点击旋钮确认。

•旋转旋钮选择“Pressure”选项。

•进入后可以输入环境压力。

•旋转旋钮选择“Application”选项。

•进入后可以输入应用环境代码APP0到APP9。

•旋转旋钮选择“Distance”选项。

•进入后可以输入测试距离。

•点击确认键存储所有数据。

•选择“EXIT”退出该菜单。

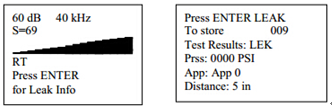

在存储界面中可以选择“Parameter Info”选项，仪器会显示上图所示界面，另外还会显示日期、时间、测量模块等信息。

现场需要调节的参数：测试结果LEK、CHK、OK。压力：0000PSI。应用环境：APP0-9。测试距离：5in、6in*大15in。

注意：所有现场需要调节的参数都默认为出厂设置，可以在软件中调整，调整完成后可以上传到仪器。

八、技术参数

结构：手持式手枪型仪器，外壳为ABS塑料盒铝合金。

电路：SMD数字电路，带有温度补偿和RMS转换功能。

频率范围：20kHz-100kHz

响应时间：＜10ms

显示屏：64 x 128LCD带LED背光

存储容量：400个数据

电池：锂离子电池

操作温度：0到50℃

探头：扫描模块、听诊器模块、长距离模块

耳机：降噪耳机

显示数值：dB、频率、电池余量、柱状图

灵敏度：可以检测0.127mm小孔泄漏，压力0.34bar，距离15.24m

测量阈值：1 x 10-2std.cc/sec到1 x 10-3std.cc/sec

尺寸：55 x 47 x 20cm

重量：8.6kg
