直流电阻测试仪使用方法

发布时间:2017-09-13 17:50:02 分类:技术文章 标签:直流电阻测试仪,电阻测试仪,直流电阻测试仪使用方法

直流电阻快速测试仪(微欧计)是取代直流单、双臂电桥的高精度换代产品,简析4种关于直流电阻测试仪的使用方法:


电源

直流电阻测试仪为测试提供的电源的两种:AC220V/DC12V。在强电磁场干扰的情况下建议最好使用直流电源测试此状态下测试的数值稳定抗工频干扰能力强。

   A、 直流电阻测试仪 交流电源测试:

   接上交流AC220V电源相应的指示灯亮,硬度计闭合总电源开关相应的指示灯亮按下“启停”键即可进行测试。测试完毕关闭总电源开关(AC220V)相应的指示灯灭放电后再转换测试夹进行再次测试。

   B、充电:

   接上交流AC220V电源此充电指示灯亮表示正在对机内的可充电池进行充电工作。仪器在使用交流电源测试,同时也在对机内电池进行充电。(仪器设计了充电保护电路不会有过充现象产生)。

   C、直流电源测试:

   闭合总电源开关(DC12V)相应有指示灯亮闭合总电源开关,磁粉探伤仪相应的指示灯亮按下“启停”键即可进行测试。测试完毕关闭总电源开关(DC12V)相应的指示灯熄灭放电后再转换测试夹,德图PH计进行再次测试。


测试线的联接方法:

将仪器的I+、V+、V-、I-端子与被试品按图1的方法

联接好。这种联接法可消除A、B、C、D处的接触电阻以及联线电阻对测量的影响。测量的值即为B、C、之间的电阻Rx(注意:B、C之间不要反向)。

在使用中如果仪器随带的测试线长度不够可使用直径相当的导线将测试线加长。


放电:

测试完毕后可直接关断总电源。如果在感性试品关断电源后不应马上拆线操作应让仪器有续放电过程。一般放电至少20秒否则电感的反电动势危害人身安全。


测量:

直流电阻测试仪 在回路未接好的情况下开机表头显示“E0000”。按图1方法接好测量线后根据被测值的大小选定欲测的电阻档按下该档开关此时该档指示灯亮四位半LCD显示的稳定值即为被测的电阻值。读值时请注意所选量程上的单位。在测量大电感试品如电力变压器时在测试回路以外的其它不需测量的线圈最好将其短路以免电磁干扰。

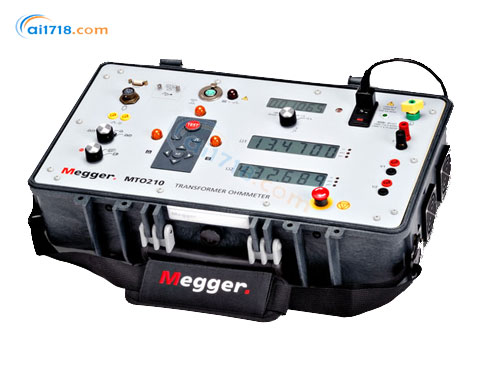

附爱仪器仪表网热卖产品:美国MEGGER MTO210直流电阻测试仪

 MTO210直流电阻测试仪
