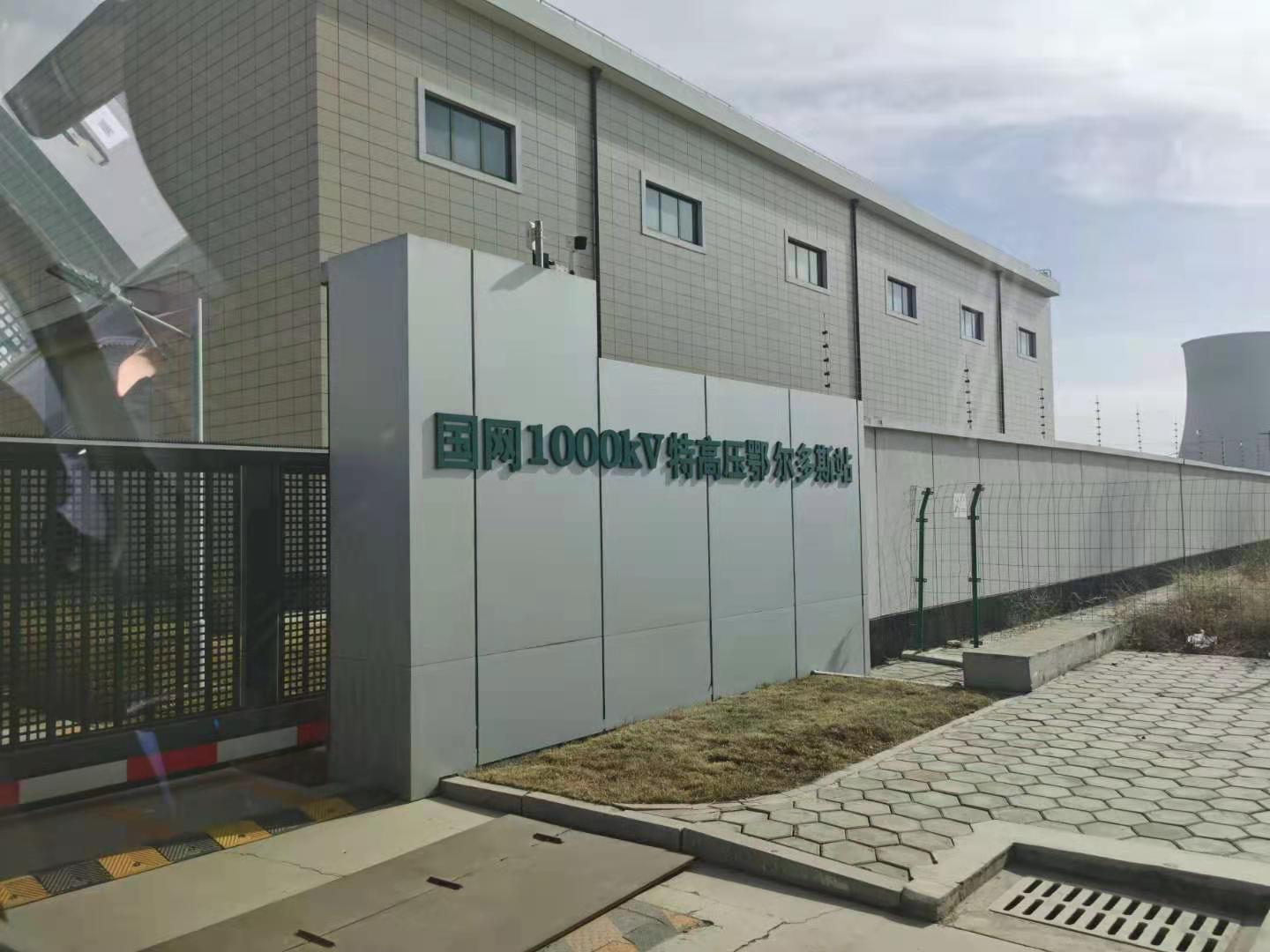

变压器套管FDS测试案例 | 鄂尔多斯1000KV超高压站鄂岳一线高抗套管

来源:爱仪器仪表网  发布时间:21-03-18 16:13  作者:ai1718  浏览次数:2076  分类:技术文章

与常规变压器绝缘检测方法比较介质谱技术好在哪?

①油微水法

油中水含量随温度、负载的变化波动剧烈,油温不同的情况下,油微水的测试结果也差距极大。

绝缘电阻(PI)

测量极化指数的时候,绝缘油的新旧会造成很大的干扰。

而且极化指数只能测试绝缘油中的水分含量,不能测试绝缘纸板中的水含量。

③工频介损

有些故障在工频中不一定能显现出来,而且对绝缘变化的敏感度极差。


变压器套管,FDS,套管



测试难点


变电站电磁环境复杂,存在大量工频干扰信号,且在低温下导致难以对介损结果进行准确的诊分析。

本次试验使用了介质谱分析技术对套管进行了测试,提出了一种介损随频率及智能温度矫正等综合抗干扰技术,对现场套管进行准确的介损分析,评判是否存在老化受潮等情况。


变压器套管,FDS,套管

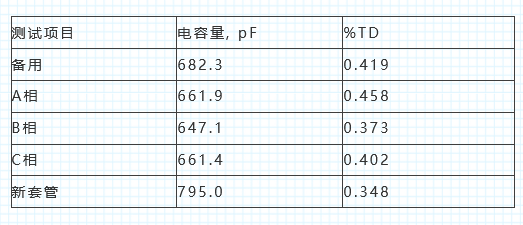

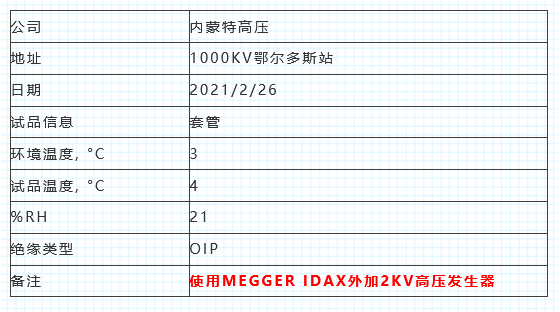

IDAX测试数据

变压器套管,FDS,套管

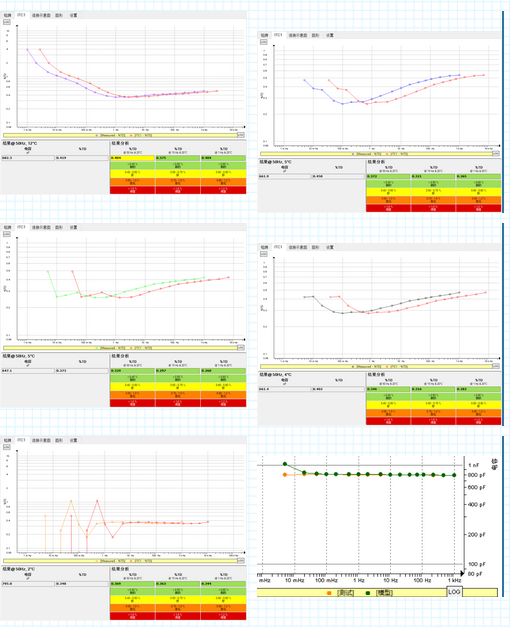

IDAX测试结果

变压器套管,FDS,套管

本次试验过新老套管对比可以看出,新的套管随频率及温度影响不大,电容数据曲线平滑,低频下泄漏电流极低(出现负值);证明这种抗干扰及温度修正技术可有效排除工频干扰、低温环境下的检修测试工作带来的测量误差,(数据波动)提高套管绝缘老化诊断的有效性与准确性。

本次1000KV超高压套管测试取得预期效果,后续在有条件的情况下,可以对重点套管进行FDS介质谱分析,形成完善的跟踪报告。
