美国Megger IDAX300/350绝缘诊断分析仪由爱仪器仪表网代理，IDAX300/350是一款高压介电频率响应（DFR）仪器，能够提供准确、可靠的变压器、套管和电缆的绝缘状态信息。IDAX系统通过估算设备*长的使用寿命，使维护工作的成效*大化。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

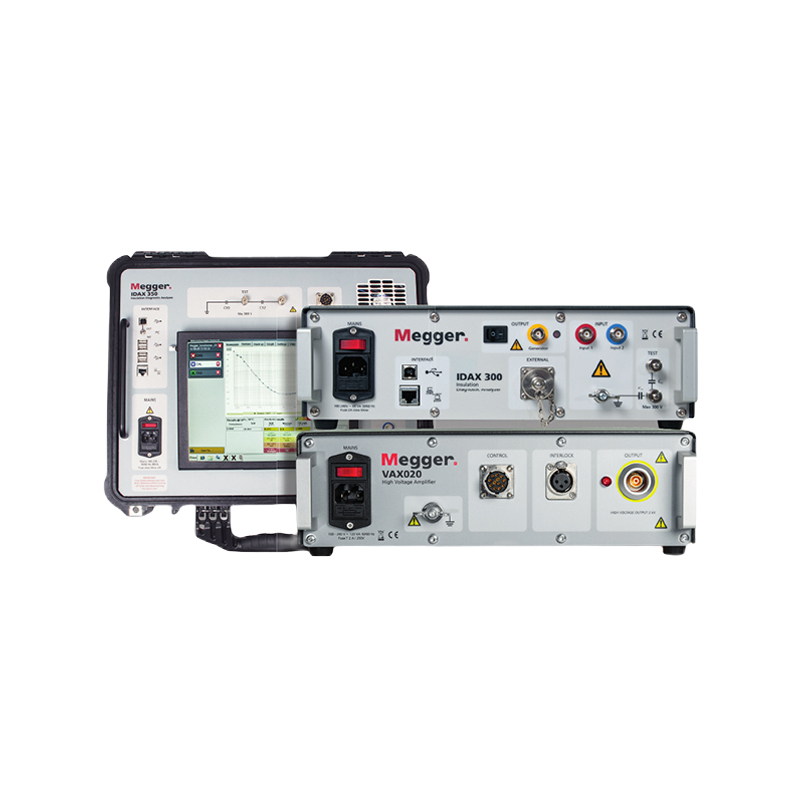

IDAX300/350绝缘诊断分析仪简介：
•IDAX300是一个非常紧凑的设备，和外部PC共同使用。
•IDAX350有内置电脑，也可以连接外部PCIDAX300/350提供了准确可靠地变压器、套管和电缆的绝缘状态信息。
•IDAX系统通过估算设备*长的使用寿命，从而使维护工作的成效*大化。
•IDAX300/350比它们的前任IDAX 206更小、更轻、更快。
•IDAX300/350保持了更好的精度，有能通过真正的AC DFR（介电频率响应，有时也称作FDS频域图谱）提供可靠的数据，能在高干扰的环境下测量。
•艺术化的软件使测试更加简单和迅速，使变压器水含量分析在20分钟左右时间内完成（30℃）。
•IDAX测量变压器绕组间绝缘各个频率下的电容和介损值。
•IDAX测量变压器利用模型将测量结果分析固体绝缘的水分含量，绝缘油的电导率/介损以及参考温度下的介损。由于和温度相关的因素已被考虑在内，测试可在任何温度下进行。

IDAX 300/350绝缘诊断分析仪应用：
•随着变压器的老化，如今的电气行业面临严峻的挑战，因为变压器的故障和之后的修复以及期间的停电造成了大量的损失。变压器已经成为电网中*关键的元件。
•可靠的监测和诊断方法的需求促使上*的专家们对新技术进行评估，从未提高电网的可靠性和*好地使用电力元件。
•IDAX是基于DFR（介电频率响应，有时也称作FDS频域图谱）的一台革命性的绝缘诊断仪器。这项技术已经在实验室应用许多年，而IDA/IDAX是*台用作现场测量的仪器（1997）。
•IDAX仪器和测量原理在过去数十年中已经被使用和证明。IDAX一个*重要的应用*是探测变压器绝缘的水含量。水会显著地加速绝缘的老化；水会产生气泡，引起灾难性的故障。
•IDAX的一项测试即可提供可靠的水分评估。这项测试可以在任何温度下进行，根据不同的绝缘温度，通常会花费20 – 40 分钟左右。
•维护或更换的决定应该建立在对绝缘状况和变压器负载情况了解的基础上。通过得到变压器、发电机和电缆可靠的诊断数据，*可*大程度上延长设备的使用寿命，从而使用户大大地降低成本。

IDAX 300/350绝缘诊断分析仪特点：
变压器中的水分
IDAX300可以通过一次测试给出可靠的水含量结果。在20-30℃情况下，测试可在22分钟内完
成。作出设备维护或更换决定时，需要得到足够的绝缘状态信息和设备的预期负载情况。在变压器、发电机或电缆设计寿命快到时，通过可靠的绝缘诊断和负载管理，额外增加数年运行时间可节省大量资金。
Megger IDAX300变压器介电频率响应分析仪图1

1、测试
介损是会随着温度和频率的变化而变化的，因此通过测试1kHz–1mHz范围内数个离散频率点下的介损值，*可以绘制出特定温度下的频率响应曲线，如图2所示。
Megger IDAX300变压器介电频率响应分析仪图2

2、模型
变压器绕组间的绝缘包含了固体绝缘和液体绝缘两部分，固体绝缘包括形成绝缘油冷却通道的围屏和撑条，如图3所示。分析软件会改变这些参数的几何形状来模拟每种可能的设计。模型中使用了Arrhenius公式来计算和补偿温度对材料的影响[3]。
Megger IDAX300变压器介电频率响应分析仪图3

3、一个点是不够的
传统的介损测试得到的是工频值(50/60Hz)，这里*是IDAX300和传统方法的区别。图6给出了为什么一个点不足以发现潜在的问题的例证。介损测试*多只能知道问题的存在。这个例子中的两台变压器有相同的工频介损值，然而一台变压器绝缘纸湿度较大(3.6%)，需要现场干燥；另一台变压器绝缘油需要更换。IDAX300能通过一次测试得到*和决定性的结论。

4、测试步骤
IDAX300的测试准备工作和操作步骤与传统的介损测试相同，变压器需要断网并隔离。IDAX软件可在Windows XP、Vista、7和8系统上运行，使用标准的USB线或网线进行通信。软件具有测试辅助模板以完成设置，并显示接线图(如图7)。夹子上的颜色标记使得接线更加容易。测试可以在连线完成后马上开始，测试完成后无需对试品进行放电(直流测试需要进行放电)。
Megger IDAX300变压器介电频率响应分析仪图5

IDAX300有三个测试终端(红色、蓝色和接地)，使其可以通过一次接线自动完成多个测试。

5、多功能测试仪
除了进行油浸式变压器的水分分析以外，IDAX300多功能测试仪还可以测试套管和其它电力设备，功能包括：
介损测量
电容测量
高压环测试
升压测试
直流绝缘电阻测试（绝缘电阻、吸收比、极化指数）
励磁电流测量
IDAX300的*大测试电压是200 V(DC/AC峰值)，使用选配的VAX020放大器，*大测试电压可达2 kV(DC/AC峰值)。

6、校正
校正套件可用于对IDAX300进行简单和可靠的校正。这个套件可以减少仪器的停机时间和运输成本，因为只需将校正盒送至机构进行校正，而不需将仪器寄出。全新的设计使其可在当地的机构进行校正，避免了长途运输。
7、在线监测
在线监测功能是IDAX5.0软件的一项新的功能，使用DFR技术对各种制造过程进行监测，例如：
 干燥，变压器等设备油浸纸或非油浸纸的除水的过程
 浸渍，如使用绝缘液体或树脂对干燥的绝缘纸进行浸渍的过程
 固化，如电机定子绝缘材料树脂或环氧树脂的固化过程
DFR扫频测试与温度信息一起被记录并分析。在线监测功能需要一组独立的授权码。

IDAX300变压器介电频率响应分析仪是被证明有效的测定变压器绝缘水分的仪器。仪器和带模型的软件已被广大用户测试并证实有效。*新的第五代产品比之前的产品测试速度更快、使用更简单、功能更全面。频率范围从DC到10 kHz，可抵御变电站干扰，快速测试方法和200V到30kV的测试电压，使IDAX300成为一种*全面绝缘诊断测试系统。

IDAX300/350订购信息

项目（Item）	描述（Description）	部件编号（Part Number）
IDAX300 1)	IDAX300，配备 1 个电流表和 18 米电缆套件	AG-19090
IDAX300 2)	IDAX300，配备 1 个电流表和 9 米电缆套件	AG-19091
IDAX300S 1)	IDAX300S，配备 2 个电流表和 18 米电缆套件	AG-19092
IDAX350 1)	IDAX350，带有内置计算机	-
包含的附件（Included Accessories）- 电源电缆（Power Cable）	电源电缆	-
包含的附件（Included Accessories）- 接地电缆	接地电缆，5 米（16 英尺）	GC-30060
包含的附件（Included Accessories）- 发电机电缆 1)	发电机电缆，18 米（60 英尺）	GC-30312
包含的附件（Included Accessories）- 测量电缆（红色）1)	测量电缆（红色），18 米（60 英尺）	GC-30326
包含的附件（Included Accessories）- 测量电缆（蓝色）1)	测量电缆（蓝色），18 米（60 英尺）	GC-30336
包含的附件（Included Accessories）- 发电机电缆 2)	发电机电缆，9 米（30 英尺）	GC-30310
包含的附件（Included Accessories）- 测量电缆（红色）2)	测量电缆（红色），9 米（30 英尺）	GC-30324
包含的附件（Included Accessories）- 测量电缆（蓝色）2)	测量电缆（蓝色），9 米（30 英尺）	GC-30334
包含的附件（Included Accessories）- USB 电缆	USB 电缆，3 米（10 英尺）	GA-30030
包含的附件（Included Accessories）- Windows 软件	Windows 软件，IDAX 5.3 版本	AG-8100X
包含的附件（Included Accessories）- 运输箱	运输箱	GD-30090
可选软件（Optional Software）- 过程监控软件许可证	IDAX 过程监控软件许可证	AG-8200X
调试服务	调试服务（2 天）	AG-90300
电缆、连接器等	电缆、连接器等（按需提供）	-
可选配件（Optional Accessories）- DFR500 开关盒	DFR500 开关盒	AG-98090
可选配件（Optional Accessories）- VAX020 放大器	VAX020，2kV 放大器（校准盒）	AF-59090
可选配件（Optional Accessories）- IDAX 演示盒	IDAX 演示盒 IDB300	AG-90020
可选配件（Optional Accessories）- 附加电流表	附加电流表（工厂升级至 IDAX300S）	AG-90200
可选配件（Optional Accessories）- 发电机电缆	发电机电缆，9 米（30 英尺）	GC-30310
可选配件（Optional Accessories）- 测量电缆（红色）	测量电缆（红色），9 米（30 英尺）	GC-30320
可选配件（Optional Accessories）- 测量电缆（蓝色）	测量电缆（蓝色），9 米（30 英尺）	GC-30330
可选配件（Optional Accessories）- VAX020 发电机电缆	VAX020 专用发电机电缆，18 米（60 英尺）	GC-30350
可选配件（Optional Accessories）- 配件套件	配件套件	AG-90100
可选配件（Optional Accessories）- 套管接头适配器	套管接头适配器（含 4mm 母 / 公插孔连接器、4mm 母 / 母连接器、“J” 探头适配器、ABB 套管适配器、1 英寸螺纹适配器、0.75 英寸螺纹适配器）	-
可选配件（Optional Accessories）- 热领 / 护环带	热领 / 护环带（三种不同长度）	-
可选配件（Optional Accessories）- 温湿度计	温湿度计	-
可选配件（Optional Accessories）- 非绝缘短接线	非绝缘短接线（3 米 / 10 英尺，1 件；6 米 / 20 英尺，1 件）	-

IDAX300/350绝缘诊断分析仪规格

输出：	电源：
	电压/电流范围0 – 10 V 峰值， 0 – 50 mA 峰值
	电压/电流范围：
	200 V10 V
	0 – 200 V 峰值，0 – 50 mA 峰值
	频率范围0.1 mHz – 10 kHz
	外部电源：
	VAX 放大器2 to 30 kV
PC 要求：	操作系统Windows 2000/ XP / Vista / 7；
	处理器Pentium 500 MHz；
	内存512 Mb RAM 或更高；
	接口USB 2.0 和 LAN
环境：	应用场合仪器适用于中高压变电站和工业环境
环境温度：	运行-10°C 到 +55°C (14°F 到 +131°F)
	储存-20°C 到 70°C (-4°F 到 +158°F)
	湿度< 95%RH，不凝结
CE-标准：	EMC 2004/108/EC
CE-标准：	LVD 2006/95/EC
常规：	电源电压90 – 265V AC，50 / 60 Hz
	功率250 VA （*大）
	大小：
	IDAX 300 335 x 300 x 99 mm；
	IDAX 300 运输箱 520 x 430 x 220 mm；
	IDAX 350 520 x 430 x 220 mm
	重量：
	IDAX 300 4.9 kg (11 lbs)，9.9 kg (22 lbs) 含运输箱；
	IDAX 350 13.5 kg (29.8 lbs)；
	配件8.5 kg (18 lbs) 软包
测量单元：	输入通道1，通道2，接地
	电容范围：
	精度0.5% + 1 pF
	介损范围：0 - 10 （在特定电容下的范围，可以更大??
	误差< 0.5% + 0.0001, 45-70 Hz, C > 100 pF
	（和 VAX020 配合）；
	< 0.5% + 0.0002, 45-70 Hz, C > 300 pF；
	< 1% + 0.0003, 1 mHz-100 Hz, C > 1000pF；
	< 2% + 0.0005, 100 Hz-1 kHz, C > 1000 pF；
	*大AC 干扰1 mA （IDAX本身）或10 mA （和 VAX020
	配合）或 1:20 信噪比
	*大DC 干扰1 μA 或 10 uA（和 VAX020 配合）
	测试模式* UST-1??UST-2??UST-1+2??GST??GST-Guard-1??
	GST-Guard-2??GST-Guard-1+2
	*IDAX 300S/350 能同时在两组模式下测试
	校正校正套装允许现场校正

Megger IDAX300/350绝缘诊断分析仪文档

IDAX标配附件

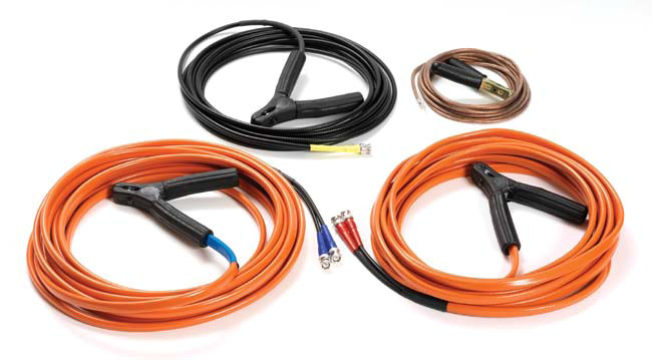

高压电缆、USB电缆、接地电缆和测试电缆。

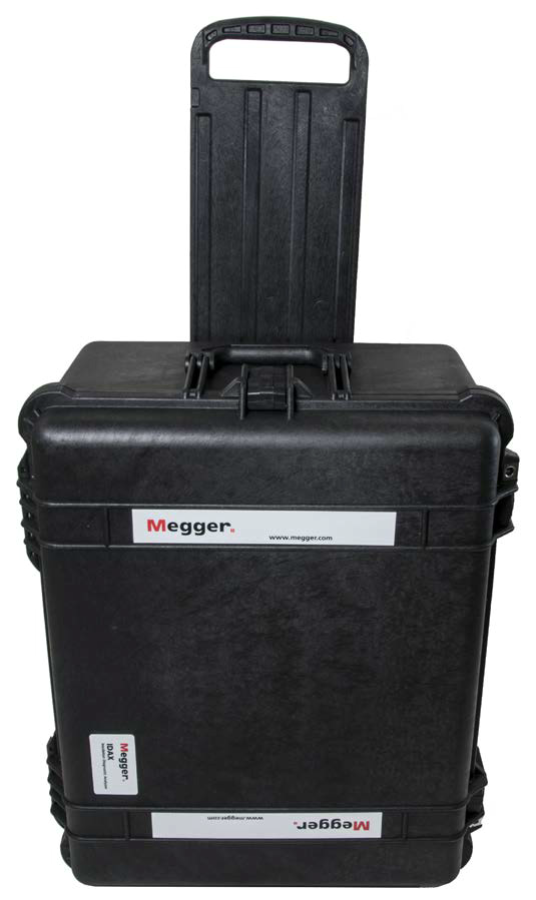

带轮子的坚固运输箱，可放置电缆及配件

可选配件

配件套装（订货号：AG-90100）

订购信息

型号	订货号
IDAX 300（1）	AG-19090
IDAX 300（2）	AG-19091
IDAX 300S（1）（IDAX 300 with two ammeters）	AG-19092
IDAX 350（1）（DAX 300S with two ammeters）	AG-19192
Included accessories
Ground cable 5 m (16 ft)	GC-30060
Generator cable 18 m (60 ft)	GC-30312
Measurement cable, red 18 m (60 ft)	GC-30322
Measurement cable, blue 18 m (60 ft)	GC-30332
Generator cable 9 m (30 ft)	GC-30310
Measurement cable, red 9 m (30 ft)	GC-30324
Measurement cable, blue 9 m (30 ft)	GC-30334
Optional software
Process monitoring IDAX Monitoring software license	AG-8200X
Commissioning , 2 days	AG-90300
Cabling, connectors, etc	on request
Optional accessories
IDAX calibration box CAL 300	AG-90010
IDAX demo box IDB 300	AG-90020
Additional ammeter (factory upgrade to IDAX 300S)	AG-90200
Generator cable, 9 m (30 ft)	GC-30310
Measurement cable, 9 m (30 ft), red	GC-30320
Measurement cable, 9 m (30 ft), blue	GC-30330
Accessory kit	AG-90100

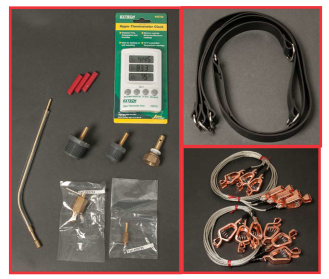

Bushing tap adapters: 4 mm female / 4 mm female (3 pcs) 0.75” thread adapter 1” thread adapter “J” probe adapter Two special adapters
Hot collar straps, three of different lenghts Temperature and humidity meter Non-insulated shorting leads: 1 m (3 ft) (3 pcs) 2 m (6 ft) (3 pcs)
