变压器厂商的首选——FRAX系列绕组变形测试仪

来源:爱仪器仪表网  发布时间:21-09-15 15:21  作者:ai1718  浏览次数:14  分类:技术文章

绕组变形是电力系统安全运行的一大隐患。近些年来,随著电力系统容量的增长,短路容量也在增大,出口短路后造成绕组损坏事故的数量也有上升趋势。

为什么要测绕组变形

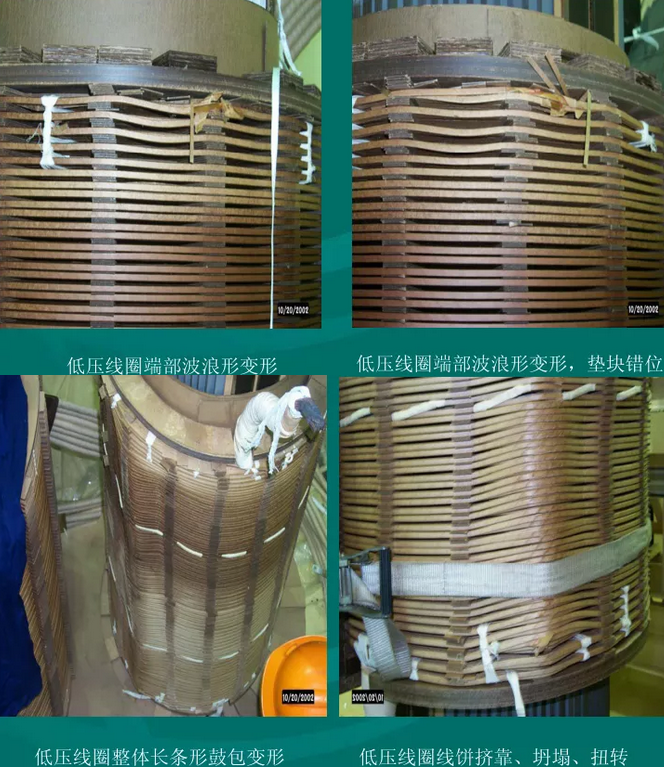

变压器绕组变形是变压器发生损坏事故的重要原因之一,而常规电气试验如电阻测量,变比测量及电容量测量等很难发现绕组的变形,这将严重威胁电网的安全运行为此,对承受过机械力及电动力作用的变压器进行绕组变形的试验和诊断*十分必要。

绕组变形测试仪,扫频响应分析仪,FRAX

根据GB50150-2016电气设备交接试验标准:

变压器绕组变形试验,应符合下列规定:
1 对于35kV及以下电压等级变压器,宜采用低电压短路阻抗法;
2 对于66kV及以上电压等级变压器,宜采用频率响应法测量绕组特征图谱

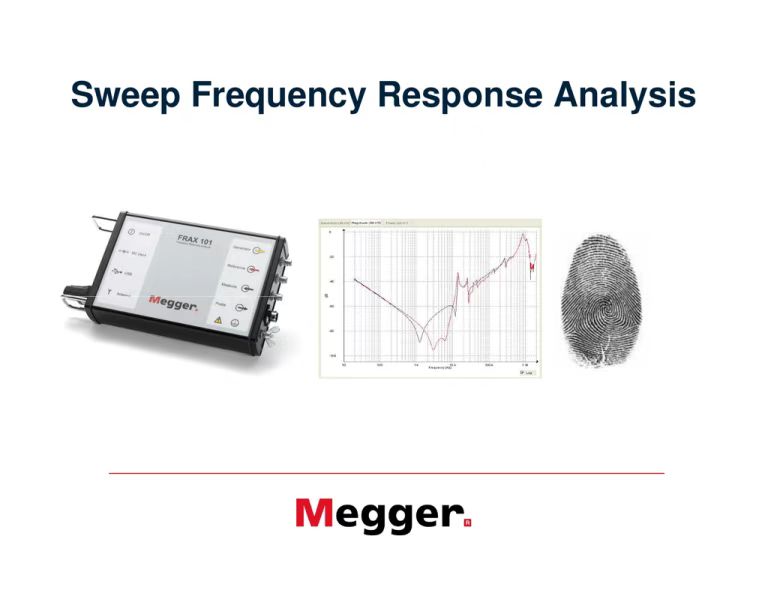

频率响应分析法



频率响应法是在1978年提出的,公用事业公司和服务公司使用频率响应分析技术已经过超过几十余年,并且频率响应分析已具备了完整的国际标准。

绕组变形测试仪,扫频响应分析仪,FRAX

频率响应分析与低压脉冲法相比,在信号传输过程中的折反射问题更容易被解决,所以抗干扰能力也被大大加强,测量结果的重复性、准确性也更容易得到保证。

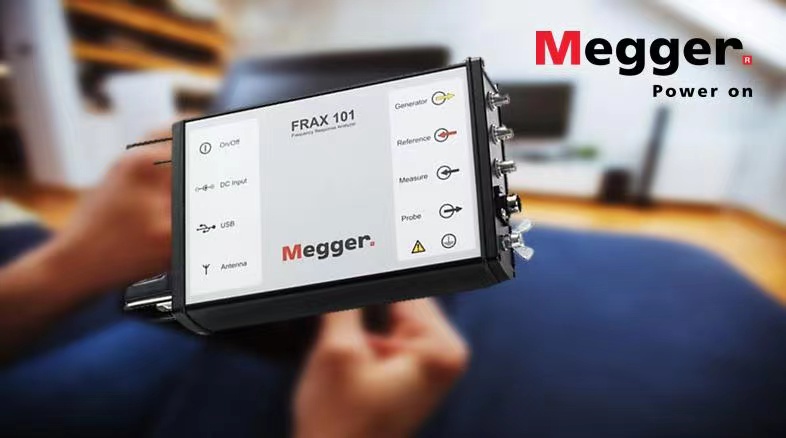

MEGGER FRAX系列


高市场占有率

Megger有限公司成立于1889年,是目前上电力测试和测量领域*的制造商。megger出品的FRAX系列是全球变压器厂商的**。

绕组变形测试仪,扫频响应分析仪,FRAX

可达150dB的动态量程

想要*地测试宽频率范围下、幅值变化巨大的频率响应,测试仪、测试线和连接都需要达到很高的要求。FRAX在设计时考虑到了这种需求,业内*的动态量程和精度,从而可以探测到变压器内部*轻微的机电变化。

一键获取测试结果

FRAX的自动分析算法能够比较两条曲线的幅值差异和频移, 得出形变为严重、明显或轻微的结果。FRAX按照国际FRA标准规定的格式及标准的CSV和TXT格式导入和导出数据。先进的分析和支持软件工具为变压器的下一步处理决策提供*的参考。

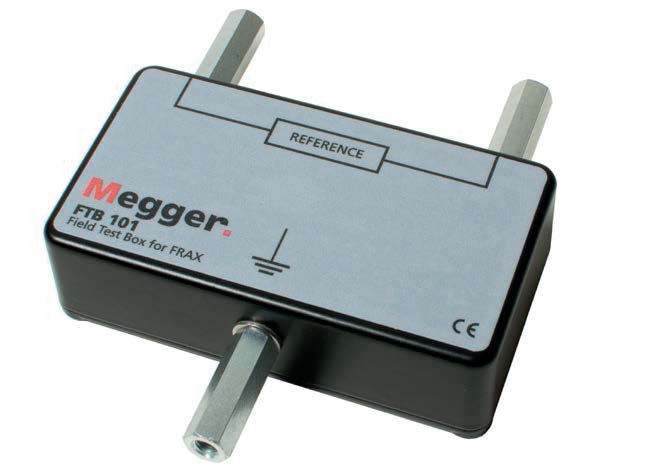

自带校准器

FRAX标配件包含了一个现场校正盒FTB101,可以确定测试仪器和电缆是完好的。某些国际标准推荐在进行FRA测试之前需要进行确认工作,FTB101可以*满足这个要求。

绕组变形测试仪,扫频响应分析仪,FRAX
