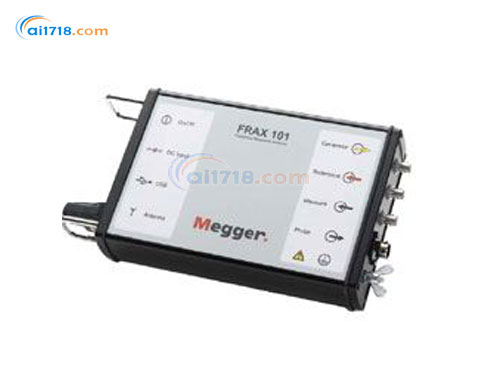

美国MEGGER FRAX101/FRAX99变压器绕组变形测试仪

型      号:FRAX101/FRAX99变压器绕组变形测试仪
品      牌:美国MEGGER
行业应用:电网、市政管网、电厂、轨道交通[更多]
产品用途:用于检查和发现电力变压器绕阻变形或其它机械电气问题[更多]
租赁价格:20000元/月
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
美国MEGGER
美国MEGGER

Megger有限公司成立于1889年,是专业制造电力测试设备和电力系统测量仪器的公司。Megger是目前世界上电力测试和测量领域最大的制造商,在英国、美国、瑞典、德国设有5个制造工厂,在170多个国家设有销售代理。如今在中国的上海和香港设有办事处。 公司最初以绝缘测...[查看更多]

符合标准

浏览过此产品的用户最终购买了
美国Megger FRAX101/FRAX99变压器绕组变形测试仪由爱仪器仪表网代理,本产品是带强大背光显示屏的扫频响应分析仪,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

FRAX101/FRAX99变压器绕组变形测试仪产品简介:
•FRAX101/FRAX99变压器绕组变形测试仪是当今输配电基础设施的关键部分。变压器故障导致电力中断会造成巨大的财产损失和大量的非预定性维修。因此规避变压器故障,进行可靠和高效的测试和诊断显得尤为重要。
FRAX101/FRAX99变压器绕组变形测试仪(SFRA)可检测出其他方法检测不了的潜在机械和电气问题。
FRA方法在主要公用事业和服务公司的应用已超过10年。测量非常易于执行,通过获取变压器一个独特的“指纹”,与参考“指纹”相比较并给出直接答案,无论变压器的机械零件是否被更换。偏差表明了变压器内部的几何或电气结构发生了改变。

FRAX101/FRAX99变压器绕组变形测试仪检测的问题包括:
绕组变形和移位
匝间短路和绕组开路
紧固结构松动
紧固结构损坏
铁芯连接故障
局部线圈坍塌
铁芯接地故障

铁芯移位

FRAX101/FRAX99变压器绕组变形测试仪的应用 :
变压器在设计时应考虑到运输和运行过程的突发事件, 如雷击和短路故障时产生的机械力。然而,严重故障或 者绝缘机械强度因老化而降低的情况下机械力会超出设 计限值。通过一项简单的测试将指纹响应与意外发生后 的响应进行对比,*可以判断这台变压器是否可以安全 地投入运行还是需要进一步诊断。

FRAX101/FRAX99变压器绕组变形测试仪的基本原理 :
变压器由许多电容、电感 和电阻组成的一个非常复 杂的电路,对这个电路注 入离散的测试信号时,该 电路*会产生一个独特的 指纹或信号,该信号可以 用曲线绘制出来。SFRA方法以比较多条测量曲线发 生的变化为基础,一次 SFRA测试包含多重扫描, 可检测变压器的机械和电 气的完整性是否遭到损坏。

FRAX101/FRAX99变压器绕组变形测试仪的实际应用 :
通常的做法是在变压器全新的时候或者健康的状态下采 集每个绕组的“指纹”。这些曲线*可以用作后续维修 测试或判断设备是否故障的参照。*可靠的方法是基于时间的对比,即同一变压器不同时 间测试出的曲线间的对比;另一种是同型号具有相同设 计的“姊妹变压器”间的对比;*后一个是基于结构的 对比,在一定的情况下,把同一个变压器的各个绕组的 测量曲线进行对比。
这些对比试验可以在如下时间进行:
1)运输前后;
2)严重的击穿故障后;
3)大修前后;
4)作为判断潜在问题的诊断性试验。

一次SFRA测试*能检测出其他 设备需要多重检测才能发现的绕组问题,或其他方法完 全检测不到的绕组问题。SFRA是一种快速而且成本低 廉的评估变压器是否损坏或是否能够重新安全投运的方 法。如果发现问题,测试结果*能成为非常有价值信 息,为下一步行动提供决策支持。关键变压器拥有一条参考曲线,在发生故障时*会成为 一项有价值的投资,因为这时候*可以对故障进行简单 和可靠的判断。

美国Megger FRAX101/FRAX99变压器绕组变形测试仪,FRAX101/FRAX99变压器绕组变形测试仪,FRAX101,FRAX99,扫频响应分析仪

FRAX101/FRAX99变压器绕组变形测试仪的分析软件和结果 :

一般地,绕组短路、磁化和其他与铁芯有关的问题, 在*低频率下会改变曲线的形状。中频表明线圈轴向 或径向的移动,高频则揭示了线圈间以及它们与套管 和分接开关抽头间的接线存在的问题。

FRAX101/FRAX99变压器绕组变形测试仪的软件提供了很多高效数据分析的特性。可以同 时打开无限个测试数据,用户可以从中挑选任意条扫 描曲线进行对比。测试结果以传统的幅度—频率或相位 —频率显示出来。用户还可以选择把数据以阻抗或导纳 —频率的形式显示出来,已便对特定型号的变压器进行 确切分析。

美国Megger FRAX101/FRAX99变压器绕组变形测试仪,FRAX101/FRAX99变压器绕组变形测试仪,FRAX101,FRAX99,扫频响应分析仪


FRAX101/FRAX99变压器绕组变形测试仪功能与优点
FRAX101/FRAX99变压器绕组变形测试仪内置电脑带强大背光显示屏,直射阳光下也可读数
FRAX101/FRAX99变压器绕组变形测试仪使用*布线技术,高可重复性,避免了因电缆连接和定位导致的导入错误(这种情况在其他FRA厂商的设备上很常见)
FRAX101/FRAX99变压器绕组变形测试仪符合所有扫频响应分析(SFRA)测量的国际标准
行业*高动态范围和精度,即便*微小的变压器内部机械电气变化也能探测
FRAX101/FRAX99变压器绕组变形测试仪先进的分析和支持软件工具,对变压器是否需要进行进一步诊断和处置提供有效决策

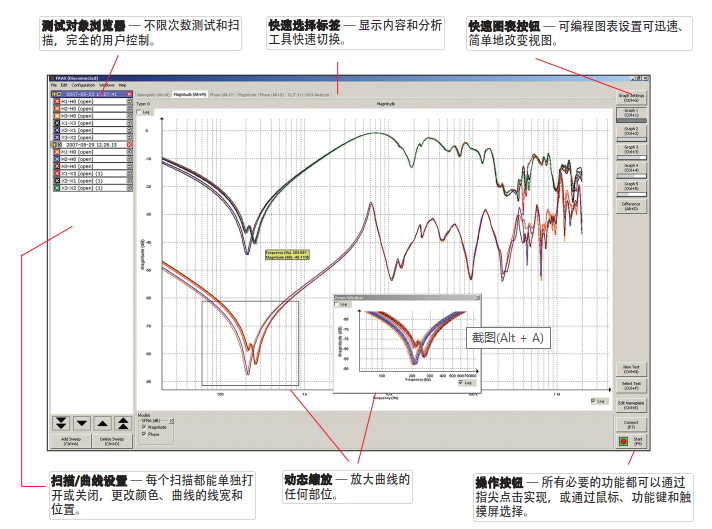

测试对象浏览器—不限次数测试和扫描,用户全控制。
FRAX101/FRAX99变压器绕组变形测试仪快速选择标签—为不同显示和分析工具快速转换视图。
FRAX101/FRAX99变压器绕组变形测试仪快速图表按钮—可编程图表设置使得改变视图快速容易。
扫描/曲线设置—每个扫描都能单独打开或关闭,更改颜色、厚度和位置。
动态缩放—放大或移动关注点到曲线的任何部位。
操作按钮—所有基本的功能都可以通过指尖完成,鼠标、功能键和触摸屏。

FRAX101/FRAX99变压器绕组变形测试仪运用振幅和频移比较算法自动分析比较两曲线,让用户知道差别是严重


频响分析方式: 连续扫频
频率范围: 1Hz-10MHz,用户选择
测量点数: 用户选择,以*数间隔
动态范围: >-120dB
准确度: 在-100dB时,准确度为±0.5dB
积分时间: 用户选择(默认值:12个周期=现行频率的10%)
软件系统: FRAX for Windows 2000/XP
PC通信接口: 隔离USB和蓝牙
推荐的校准周期: 3年
模拟输出
通道数: 1
频率范围: 1Hz-10MHz
电压输出: 峰-峰值10V(在50Ω时)
输出阻抗: 50Ω
保护: 短路保护
模拟输入
通道数: 2
采样方式: 同步采样
频率范围: 1Hz-10MHz
输入阻抗: 50Ω
采样率: 100MS/s
物理特性
仪器重量: 1.5Kg(含AC/DC电源适配器)
尺寸: 250×169×52mm; 310×169×52mm(带提手和端子)
输入电压: 90-135V AC和170-264V AC,47-63Hz(电源适配器)或者可选电池
环境
运行环境温度: -20℃-50℃
存储环境温度: -20℃-70℃
运行相对湿度: <90%无凝露
存储相对湿度: <90%,无凝露
FRAX150订货号

With accessories, 18 m (60 ft) cable set AC-19090

With accessories, 9 m (30 ft) cable set AC-19092

With accessories incl. battery, 18 m cable set AC-19091

With accessories incl. battery, 9 m cable set AC-19093

FRAX99订货号

With accessories, 18 m cable set AC-29092

With accessories, 9 m cable set AC-29090

With accessories, incl. battery, 18 m cable set AC-29096

With accessories, incl. battery, 9 m cable set AC-29095

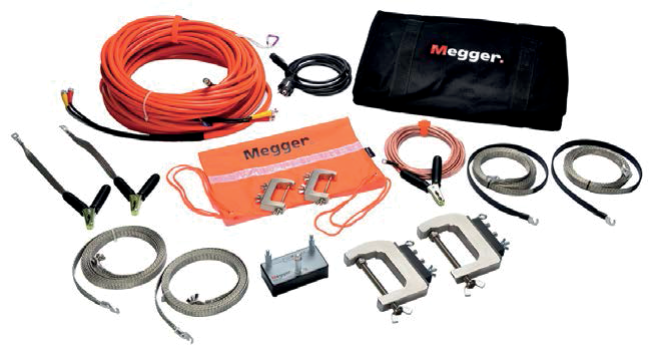

标配附件
包含的附件如上:电源线,接地线,2接地导线带,2 条带绝缘的接地导线带,2个C型夹钳,输出电缆,测 试电缆,现场测试盒,尼龙附件小袋,2条带夹子的接地导线带,装测试电缆的帆布袋。

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪

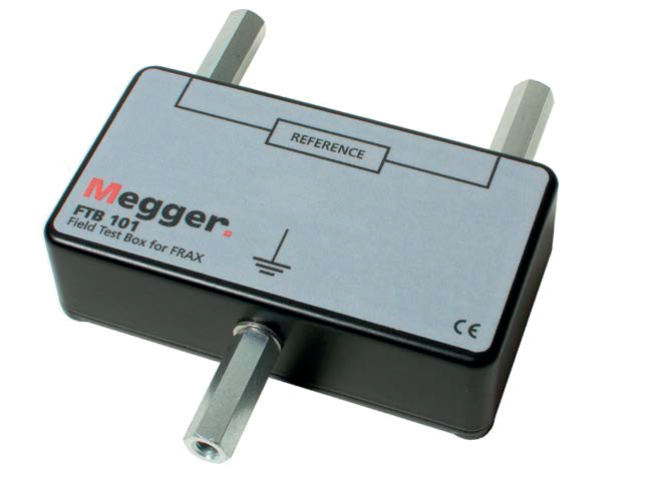

FTB101
一些国际标准推荐在进行FRA测试之前,首先使用一 个由制造商提供的已知响应结果的标准元件来确定测 试仪器和电缆是完好的。FRAX标配件包含了一个现 场校正盒FTB 101,使用户在现场可以进行这项重要 的确认工作,确保测试结果可靠。

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪


选配附件

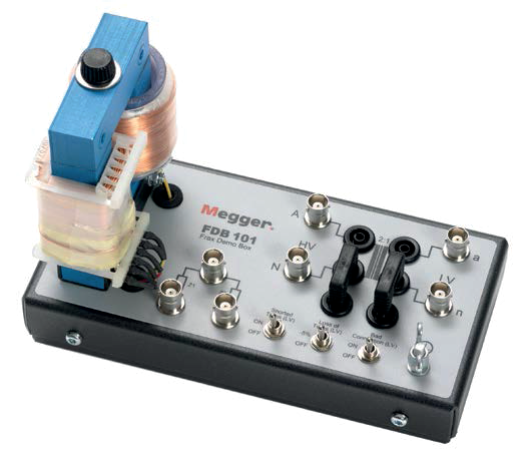

FDB101
FRAX 的演示盒FDB101是一个变压器套件,可用于室 内培训和演示。它是一个小型单相变压器,可以模拟 正常以及故障情况。可进行开路或短路测试,此设备 包含两个测试阻抗,其中一个与FTB 101相同。

Megger FRAX150,FRAX150扫频响应分析仪,FRAX150,绕组变形测试仪

FRAX99附加附件

AC/DC adapter

Light transport case

Canvas carrying bag (for accessories)

USB cable Additional included

FRAX101附加附件

AC/DC adapter

Transport case

Bluetooth adapter

USB cable


可选配件及订货号

Calibration set AC-90020
FRAX demo box FDB 101 AC-90050
FRAX generator and ref cable, 9 m (30 ft) GC-30040
FRAX generator and ref cable, 18 m (60 ft) GC-30042
FRAX measure cable, 9 m (30 ft) GC-30050
FRAX measure cable, 18 m (60 ft) GC-30052
C-clamps GC-80010
E-clamp (single hand grip clamp) GC-80030
