IDAX实测——湖南省沙坪500kV1、2号主变套管

来源:爱仪器仪表网  发布时间:21-10-26 15:58  作者:李智  浏览次数:16  分类:技术文章

康高特应湖南省检修星沙培训基地的邀请,于21年10月18日至19日对湖南省电力公司沙坪500kV变电站1号、2号主变套管使用IDAX进行检测。

随着电网规模的不断扩大,电力设备日趋增多,设备的运行状态成为了运维部门关注的重点。对于电力变压器、高压套管、电流互感器等油纸绝缘型设备,其内部油老化及油纸受潮状态对绝缘性能影响很大,进而影响到其整个生命周期。

而高压套管作为电力变压器、断路器等电力设备的关键组成部分,其运行的可靠性对电网的安全稳定具有重要的影响。介电响应的频域谱法(FDS)其拥有抗干扰能力强、无损等特点能更灵敏、全面地反映油纸绝缘型设备内部油老化及油纸受潮状态。


美国Megger IDAX,主变套管,IDAX


测试难点

变电站电磁环境复杂,存在大量工频干扰信号,且在低温下导致难以对介损结果进行准确的诊分析。

本次试验使用了IDAX对套管进行了测试,针对低温的影响,IDAX自带的分析软件会改变固体绝缘和液体绝缘的几何形状来模拟每种可能的设计并使用了Arrhenius公式来计算和补偿温度对材料的影响。

同时针对复杂环境下的大量电磁干扰,IDAX选配了的高压放大器,*的解决了这一问题。

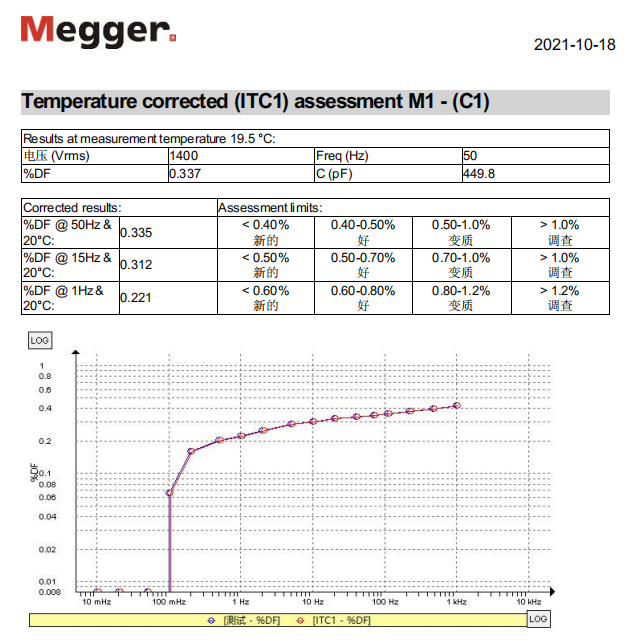

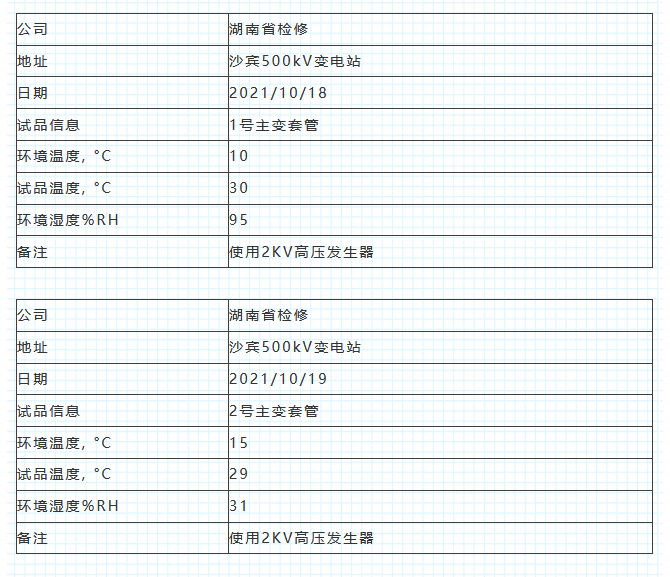

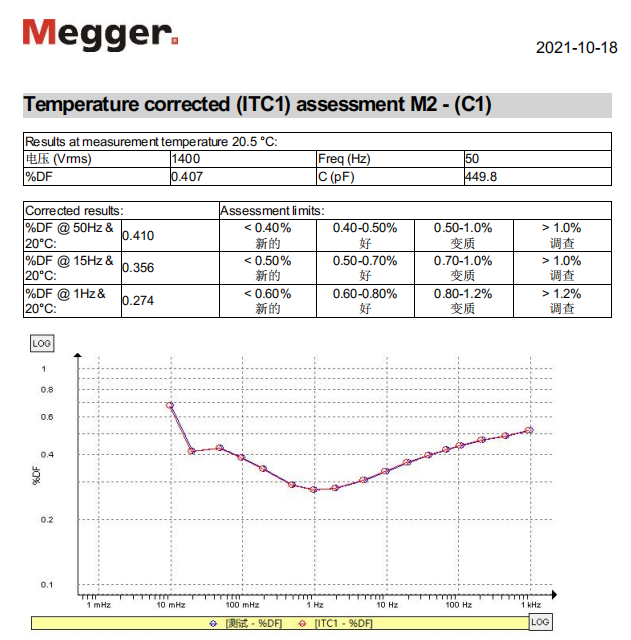

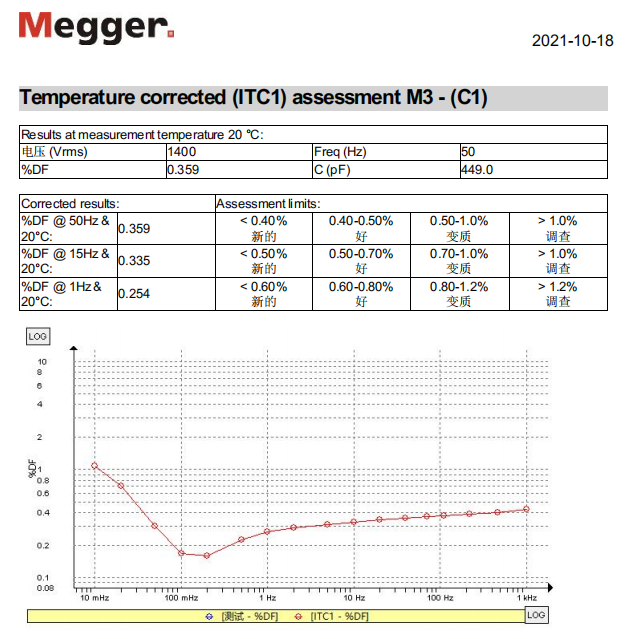

测试数据

美国Megger IDAX,主变套管,IDAX

美国Megger IDAX,主变套管,IDAX


美国Megger IDAX,主变套管,IDAX



测试结果

本次试验通过1号主变套管的测试数据可以看出,1号主变套管数据符合标准。IDAX采用的分析软件能够根据介质谱曲线计算出变压器和套管绝缘纸的水含量和绝缘油的介损,同时通过温度补偿功能,得到更*的数据。能够在套管发生老化的早期及时发现。

IDAX采用介电频率响应方法,从1mHz到1kHz变频测试,通过50hz,15hz的两种国际标准以及megger通过多年经验得出的1hz标准,来多重评判套管的健康程度,与传统工频介损的50Hz单一判别方式相比,介电频率响应更能有效排除干扰、低温环境下给检修测试工作带来的测量误差(数据波动),提高套管绝缘老化诊断的有效性与准确性。

本次500KV超高压套管测试取得预期效果,后续在有条件的情况下,可以对重点套管进行FDS介质谱分析,形成完善的跟踪报告。
