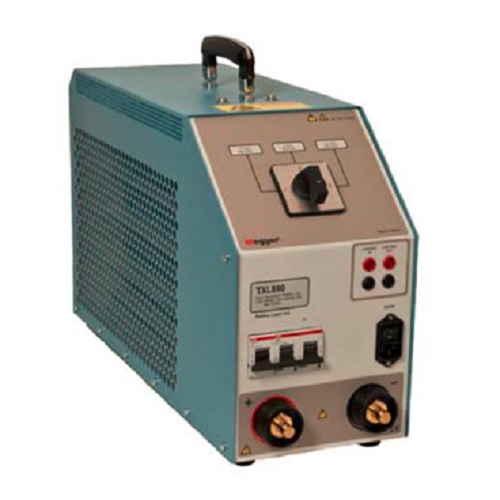

美国Megger TXL830/TXL850/TXL870 TORKEL 蓄电池测试系统的额外负载设备 由爱仪器仪表网代理，它的设计是与 TORKEL 电池负载测试仪一同使用。其用途是在恒定电流或恒定功率测试时提供较高的负载电流。TORKEL 和 TXL 额外负载设备共同组成能够对高达数千安的电流的蓄电池进行放电的系统。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

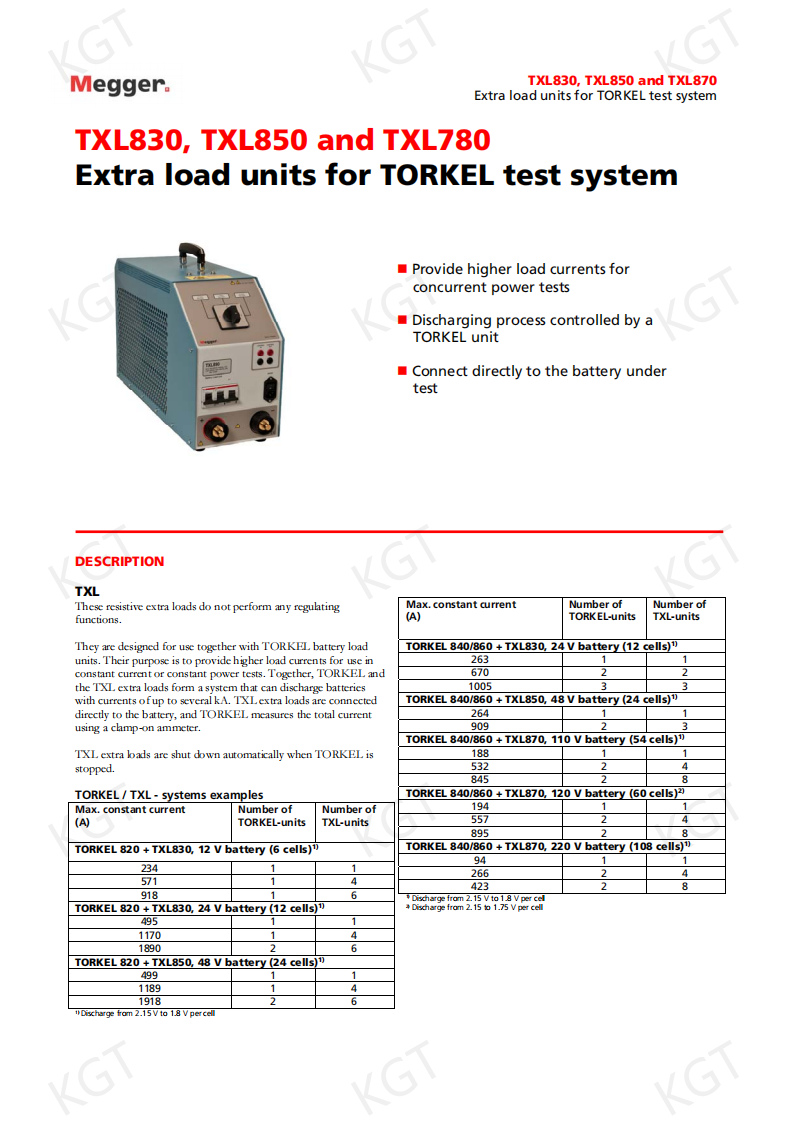

TXL830/TXL850/TXL870 TORKEL 蓄电池测试系统的额外负载设备介绍：

这些电阻式额外负载不具备任何调节功能，专为与 TORKEL 电池负载单元配合使用而设计。其用途是在恒定电流或恒定功率测试中提供更高的负载电流。TORKEL 与 TXL 额外负载共同构成一个系统，该系统能够以高达数千安培（kA）的电流对蓄电池进行放电。TXL 额外负载直接连接到蓄电池，TORKEL 则使用钳形电流表测量总电流。当 TORKEL 停止工作时，TXL 额外负载会自动关闭。

TORKEL/TXL 系统示例（一）

*大恒定电流（安培）	TORKEL 单元数量	TXL 单元数量
TORKEL 820 + TXL830，12 伏蓄电池（6 节单体）¹	-	-
234	1	1
571	1	4
918	1	6
TORKEL 820 + TXL830，24 伏蓄电池（12 节单体）¹	-	-
495	1	1
1170	1	4
1890	2	6
TORKEL 820 + TXL850，48 伏蓄电池（24 节单体）¹	-	-
499	1	1
1189	1	4
1918	2	6

¹ 每节单体蓄电池从 2.15 伏放电至 1.8 伏

为并行功率测试提供更高的负载电流
放电过程由 TORKEL 单元控制
直接与被测试蓄电池连接

TORKEL/TXL 系统示例（二）

*大恒定电流（安培）	TORKEL 单元数量	TXL 单元数量
TORKEL 840/860 + TXL830，24 伏蓄电池（12 节单体）¹	-	-
263	1	1
670	2	2
1005	3	3
TORKEL 840/860 + TXL850，48 伏蓄电池（24 节单体）¹	-	-
264	1	1
909	2	3
TORKEL 840/860 + TXL870，110 伏蓄电池（54 节单体）¹	-	-
188	1	1
532	2	4
845	2	8
TORKEL 840/860 + TXL870，120 伏蓄电池（60 节单体）²	-	-
194	1	1
557	2	4
895	2	8
TORKEL 840/860 + TXL870，220 伏蓄电池（108 节单体）¹	-	-
94	1	1
266	2	4
423	2	8

¹ 每节单体蓄电池从 2.15 伏放电至 1.8 伏² 每节单体蓄电池从 2.15 伏放电至 1.75 伏

TXL830/TXL850/TXL870 TORKEL 蓄电池测试系统的额外负载设备应用场景

TORKEL 与额外负载 TXL 配合使用，适用于需要对蓄电池进行高电流放电测试的场景，例如高压变电站和工业环境中的蓄电池性能检测等。

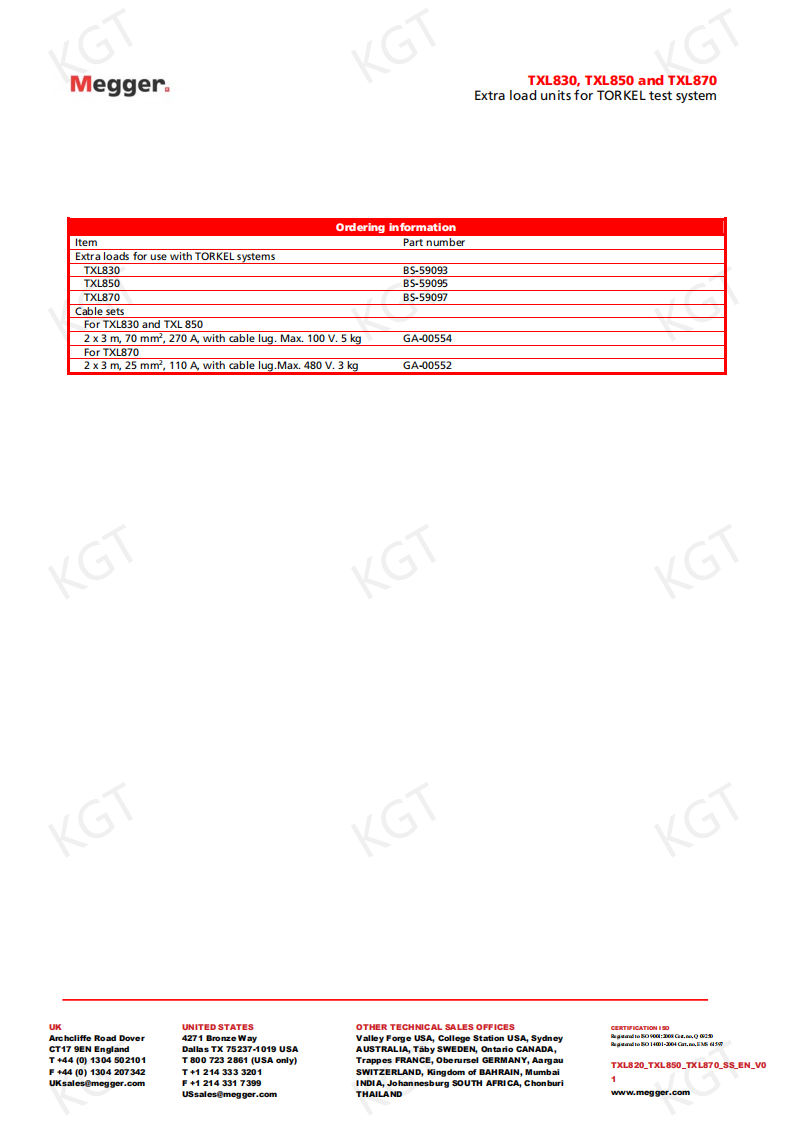

TXL830/TXL850/TXL870订购信息

物品	零件编号
适用于 TORKEL 系统的额外负载
TXL830	BS-59093
TXL850	BS-59095
TXL870	BS-59097
电缆组
适用于 TXL830 和 TXL850
2 组 ×3 米，70 平方毫米，270 安，带电缆接线片。*大 100 伏。5 千克	GA-00554
适用于 TXL870
2 组 ×3 米，25 平方毫米，110 安，带电缆接线片。*大 480 伏。3 千克	GA-00552

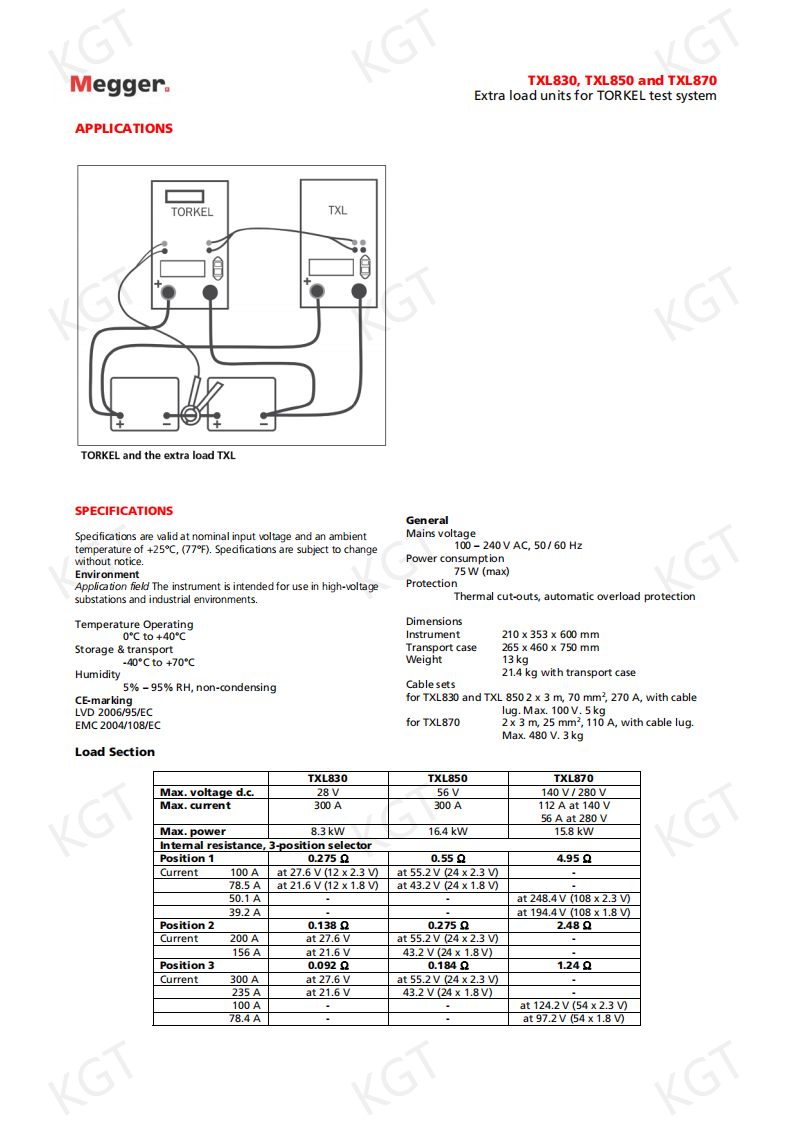

TXL830/TXL850/TXL870 TORKEL 蓄电池测试系统的额外负载设备

以下规格在额定输入电压和环境温度为 + 25°C（77°F）的条件下有效，规格如有变更，恕不另行通知。

环境要求

项目	具体参数
应用领域	该仪器适用于高压变电站和工业环境
工作温度	0°C 至 +40°C
存储与运输温度	-40°C 至 +70°C
湿度	5% - 95% 相对湿度，无冷凝
CE 认证	符合低电压指令（LVD）2006/95/EC、电磁兼容性指令（EMC）2004/108/EC

负载部分

项目	具体参数
电源电压	100 - 240 伏交流，50/60 赫兹
功耗	*大 75 瓦（W）
保护功能	热断路器、自动过载保护
尺寸	仪器：210×353×600 毫米（mm）；运输箱：265×460×750 毫米（mm）
重量	仪器：13 千克（kg）；含运输箱：21.4 千克（kg）
电缆组（TXL830 和 TXL850 适用）	2 组 ×3 米（m），截面积 70 平方毫米（mm²），额定电流 270 安培（A），带电缆接线片；*大电压 100 伏（V）；重量 5 千克（kg）
电缆组（TXL870 适用）	2 组 ×3 米（m），截面积 25 平方毫米（mm²），额定电流 110 安培（A），带电缆接线片；*大电压 480 伏（V）；重量 3 千克（kg）

各型号核心参数对比

参数	单位	TXL830	TXL850	TXL870
*大直流电压	伏（V）	28	56	140 / 280
*大电流	安培（A）	300	300	140 伏时 112；280 伏时 56
*大功率	千瓦（kW）	8.3	16.4	15.8
内部电阻（3 档选择开关）	-	-	-	-
档位 1 电阻	欧（Ω）	0.275	0.55	4.95
档位 1 对应电流 - 电压 - 单体配置	-	100 安（27.6 伏，12 节 ×2.3 伏）；78.5 安（21.6 伏，12 节 ×1.8 伏）	100 安（55.2 伏，24 节 ×2.3 伏）；78.5 安（43.2 伏，24 节 ×1.8 伏）	50.1 安（248.4 伏，108 节 ×2.3 伏）；39.2 安（194.4 伏，108 节 ×1.8 伏）
档位 2 电阻	欧（Ω）	0.138	0.275	2.48
档位 2 对应电流 - 电压 - 单体配置	-	200 安（27.6 伏，12 节 ×2.3 伏）；156 安（21.6 伏，12 节 ×1.8 伏）	200 安（55.2 伏，24 节 ×2.3 伏）；156 安（43.2 伏，24 节 ×1.8 伏）	-
档位 3 电阻	欧（Ω）	0.092	0.184	1.24
档位 3 对应电流 - 电压 - 单体配置	-	300 安（27.6 伏，12 节 ×2.3 伏）；235 安（21.6 伏，12 节 ×1.8 伏）	300 安（55.2 伏，24 节 ×2.3 伏）；235 安（43.2 伏，24 节 ×1.8 伏）	100 安（124.2 伏，54 节 ×2.3 伏）；78.4 安（97.2 伏，54 节 ×1.8 伏）
