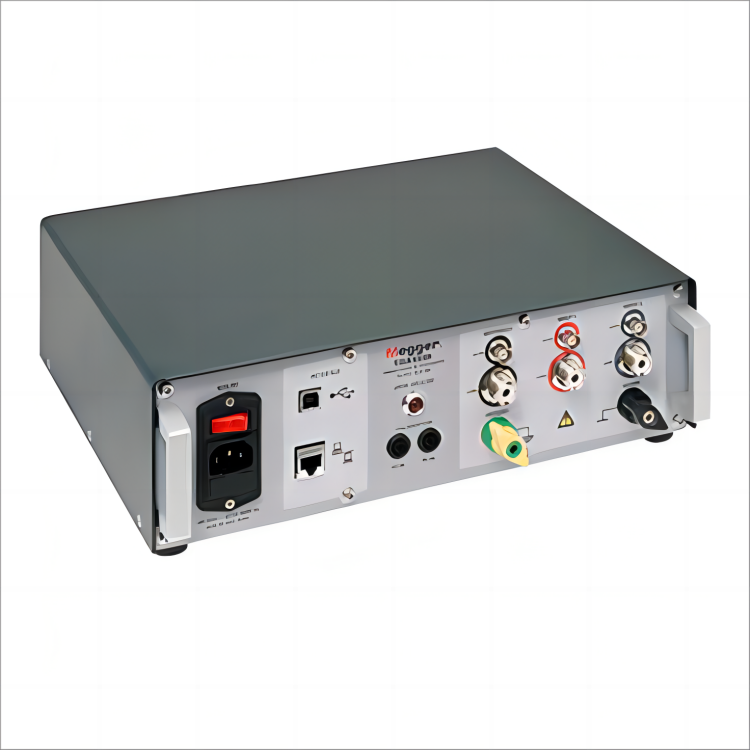

美国Megger CDAX605 高精度电容和损耗因数测试仪由爱仪器仪表网代理，本产品是一种电容和损耗因数测试装置，可与外部电源/发电机一起使用。它是一种结合了电桥和直接（矢量）测量的精密仪器，能够测量电容、电阻和电感负载。，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

CDAX605 高精度电容和损耗因数测试仪应用：

在确定高压设备绝缘质量时，工频电容和耗散因数是*常测量的绝缘特性之一。这两个量可以作为接收材料的质量控制，在电气设备的组装和验证期间，在安装时或作为设备投入使用后维护计划的一部分进行测量。该测试是非破坏性的，用于验证、趋势分析和比较。CDAX605 是一种测量仪器，与交流电源和标准电容器一起使用，形成完整的测量设置。根据设备、电源和电容器的额定值，几乎可以在任何电压水平下进行测试。该装置将接受来自被测绝缘体的高达 5 A 的测试电流，该电流可以通过使用外部电流互感器来增加。传统的电桥方法只能测量和比较电容电流，并且由于校准的标准电容器通常在 100 到 1000 pF 范围内可用，因此难以对 CCVT 和其他具有高比率的设备进行*测量。借助 CDAX605 中的新技术，器件的输入电压可以使用传统的参考电容器来测量，而次级低压可以使用经过校准的电阻分压器来测量，该电阻分压器可以设计为提供适当的测量电流。

CDAX605 高精度电容和损耗因数测试仪应用领域：

▪变压器
▪电源线
▪套管
▪电容器
▪绝缘材料

CDAX605 高精度电容和损耗因数测试仪特点和优点：

▪电容、耗散因数、电感和比率的直接读数。无需平衡或计算
▪电容误差 0.02%，损耗因数 0.002%
▪0-360°相位测量
▪参考对象可以是电容器和/或电阻器
▪无需任何重新计算即可使用任何参考值
▪测试对象电流可以是电容性、电阻性或电感性的任意组合
▪UST-R、UST-B、UST-RB、GST-GND、GSTg-R、GSTg-B、
GSTg-RB 配置使用 3 个测量输入
▪重量轻，仅 4.4 公斤
▪易于使用的图形用户界面，专为标准 PC 和触摸屏操作而设计
▪可选的 LabView 和 C# 计算机界面

订购信息
项目	Cat. No.
CDAX605	AI-19090
随附配件电源线接地线以太网电缆 CDAXControl (PC SW) 运输箱用户手册可选配件测量电缆 9 m (30 ft) UHF 到 UHF	GC-30410
9 m (30 ft) Lemo 到 Lemo	GC-30420
9 m (30 ft) BNC 到 BNC	GC-30050
9 m (30 ft) BNC 到夹子, 红色	GC-30324
9 m (30 ft) BNC 到夹子, 蓝色	GC-30334
18 m (60 ft) BNC 到 BNC	GC-30052
18 m (60 ft) BNC 到夹子, 红色	GC-30326
18 m (60 ft) BNC 到夹子, 蓝色	GC-30336
根据要求提供其他电缆/连接器配置 CRD605 高压电阻，*大 2 kV 20 Mohm	AI-90020
2 Mohm	AI-90022
CDB605 CDAX 演示箱	AI-90010

CDAX605 高精度电容和损耗因数测试仪

环境

应用领域	该仪器适用于高压测试室和实验室以及变电站和工业环境。
环境温度
操作	-20°C 到 +55°C (-4°F 到 +131°F)
存储	-40°C 到 70°C (-40°F 到 +158°F)
湿度	< 90%RH, 无凝结

电压/电流	读数的 ±0.1%
损耗因数	±（读数的 0.05% + 0.002%），测量电流为 15 μA 至 5 A
相	±0.02 mRad，15 μA 至 5 A 测量电流
校准	自动平衡：自动平衡以在允许的工作温度间隔内（稳定 15 分钟后）的任何温度下达到指定的精度。推荐的校准间隔为 2 年。
*大分辨率
电容	0.001 pF
电感	0.1 mH
损耗因数	1x10-6
相	1x10-6
测量时间	可选，默认 2 秒/测量
预热时间	15 分钟即可完全准确

CE-标识

LVD	2014/35/EU
EMC	2014/30/EU
RoHS	2011/65/EU

常规

电源电压	100 – 240 V AC, 50/60 Hz
功耗	60 VA (max)
尺寸
仪器	335 x 300 x 99 mm (17.7” x 16.1” x 6.3”)
运输箱	520 x 430 x 220 mm (20.5” x 17.0” x 8.7”)
重量	4.4 kg (9.7 lbs) (仅仪器)
MEGGER CDAX605 高精度电容和损耗因数测试仪说明文档
