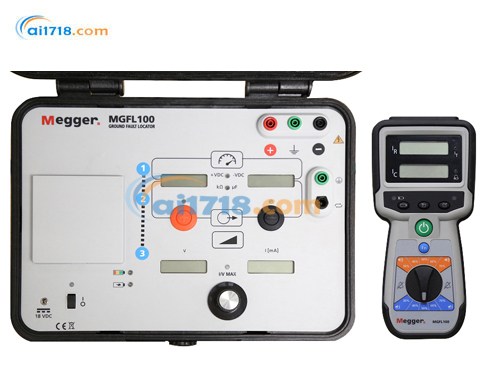

MEGGER MGFL100 电池接地故障定位仪由爱仪器仪表网代理，可在未接地的直流和交流系统、直流电池系统以及受保护的 IT 网络上定位接地故障。它还会在发现真正的故障时发出*报，同时自动区分真正的故障电流和杂散系统电容吸收的无功电流。
MGFL100 可在未接地的直流和交流系统、直流电池系统以及受保护的 IT 网络上定位接地故障。它还会在发现真正的故障时发出*报，同时自动区分真正的故障电流和杂散系统电容吸收的无功电流。
MGFL100 测量接地故障电阻、系统电容、实际故障电流和无功泄漏电流。 它还可以定位由于进水导致的高阻抗接地故障，以及具有高泄漏电流的系统的接地故障。 MGFL100通过在找到具有真正接地故障的电路时发出*报，使接地故障定位变得快速和容易。设备不需要复杂的噪声或电容调谐，可使用轻型发射器和接收器轻松追踪故障。用戶可透过设置密码保护的电压和电流限制，以确保永远不会在系统中输入过多的电流。
MGFL100 还可以让您通过直接耦合到线路来追踪接地短路故障或接地故障。 这可以使用耦合滤波器离线或在线完成。
■ 识别出真正的故障时发出*报
■ 直接测量电阻和杂散电容
■ 直接测量故障电流和漏电流
■ 可调的电流和电压限制
■ 关闭交流电源或内置电池
■ 定位高达 400 kΩ 的故障
■ 定位交流或直流系统的故障
■ 在高达 600V 的系统上运行
MGFL100 电池接地故障定位仪特点与优势
单个接地故障通常不会影响系统运行，但第二个接地故障会带来设备部分或完全停运的高风险。因此，必须尽快定位并修复所有接地故障。MGFL100 可通过直接耦合至线路实现故障追踪，既可以离线操作，也可通过耦合滤波器在线操作。
产品特点与优势
直接测量（无需调谐）：
故障电阻
故障电流
泄漏电容
泄漏电流
存在真实接地故障的电路会触发*报
带熔断器的测试线（具备电弧闪光防护功能）
可调节电流与电压限值（避免断路器跳闸）
测量数据存储与调用功能（随时可查参考数据）
适用于交流或直流系统（通用性强）
应用场景
不接地（直流）电池组
变电站
铁路系统
（交流）IT 网络
院
船舶系统
工业设施
核心功能补充说明
直接测量：开始追踪故障前，MGFL100 发射器会先测量总故障电阻与泄漏电容。这不仅能显示故障的实际电阻值，还可判断是否会因泄漏电流产生 “虚假短路”（phantom shorts）。接收器会直接测量电阻性故障电流与泄漏电流。找到真实接地故障时，MGFL100 会同时发出视觉和听觉*报，而不会对电容泄漏电流所在的电路误报。用户可轻松识别存在真实电阻性故障的电路，避免追踪 “虚假故障”。整个过程无需调谐，测量自动完成。
带熔断器的测试线：发射器测试线的连接器处内置熔断器，保障操作安全。连接电池组时，电弧闪光（ARC flash）始终是潜在风险 —— 电池组属于直流系统，无过零点可抑制电弧闪光，而带熔断器的测试线会在危险发生前断开，避免失误升级为事故。
可调节电流与电压限值：支持同时设置电压和电流限值，确保两者均不超过电路额定值。限值带密码保护，可防止误操作修改，从而避免断路器意外跳闸。
灵活供电：发射器支持交流供电或电池供电，可在任意场景下进行故障定位。
故障侧识别：MGFL100 可识别电池组中存在接地故障的一侧，无需额外使用数字万用表（DMM）。
低频信号输出：MGFL100 输出 5.12Hz 交流信号用于故障追踪，适用于有噪声的系统。该交流输出不会像直流脉冲输出那样触发直流断路器，且低频特性使其可在 16.67Hz 低频系统上运行。
多系统适配：可定位不接地直流系统（包括高电阻中点接地系统）或 IT 接地交流系统（需搭配可选 IT 隔离滤波器）中的故障；接收器还可追踪任意系统中的交流线路电流。
MGFL100
MGFL100订购信息
Item (Qty)
Cat. No.
MGFL100 “Includes MGFL100 Transmitter, Fused transmitter leads
with different size clips, safety ground, AC Adapter, Receiver, 2”
current clamp and receiver / transmitter sync cable
Included Accessories
Transmitter
1011-259
Receiver
1011-261
Fused Transmitter Leads
1013-440
Transmitter AC Adapter
1014-426
Transmitter Rechargeable Batteries
90028-218
ICLAMP current sensor
1011-353
Receiver 9V battery
23415
Sync Cable
1011-540
Transmitter Safety Ground
1011-352
Carry Bag
2012-180
Optional Accessories
Magnetic Strap for receiver
1010-013
Clip on Strap for receiver
1012-068
Active CT
1013-424
Capacitive Pick Up
1011-354
Wide CT
1014-472
IT Filter
1014-289
Stand Alone Charger
90037-318
|
MGFL100电池接地故障定位仪规格 |
|
|
输入功率 |
|
|
交流适配器 |
|
| 输入 |
90 – 264 |
| 输出 |
18 VDC |
| 电池 |
|
| 锂离子型 |
|
| 日常使用 |
4小时/外部充电时间<8小时 |
|
发射机输出电压和电流 |
|
| 范围 | 0-50V |
| 范围 | 0-160mA |
| 发射机电压测量 | |
| 范围 |
0-50V |
| *度 |
+/-5% reading ± 2 LSD |
| 变送器电阻测量 | |
| 距离 | 0-400KΩ |
| 精度 | (±10 ± 280 x RC)% ± 1 LSD |
| 变送器电容测量 | |
| 距离 |
0至19.99μf |
| 精度 |
±20%±（0.0027/R）fd±1LSD |
| 接收机电流电阻测量 | |
| 距离 |
0-160mA |
| 精度 |
±5% of reading ± 0.01 x IC ± 2 LSD |
| 接收机电容式电流测量 | |
| 范围 |
0-160mA |
| 精度在 5.12Hz |
±5% of reading ± 0.01 x IR ± 2 LSD |
|
精度在 50/60Hz |
+/-5% reading ± 2 LSD |
| 环境 | |
| 运行 |
0° C to 50° C (32° F to 122° F) |
| 接收 |
-20° C to 60° C (-4° F to +140° F) |
| 相对湿度 |
0-95% non-condensing |
| 海拔 |
<2000m (600V CAT IV) 2000-4000m (600V CAT III) |
| 包装 | |
|
IP51加固塑料外壳
|
|
|
显示器（发射机和接收器） |
|
| 液晶显示器 | |
|
安全/EMC/振动 |
|
|
符合IEC610101、CE、CAT IV @ 600 |
|
| 电磁干扰 |
CISPR 11 Group 1 class A for emissions. |
|
电磁干扰 |
IEC 61326-1 Table A.1 for immunity. |
| 振动 |
MIL-STD-810G |
| 重量/尺寸 |
|
| 变送器尺寸 |
36.1 x 30.5 x 19.5 cm (14.2” x 12.0” x 7.65”) |
| 接收器尺寸 |
22.1 x 10.4 x 5.1 cm (8.7” x 4.1” x 2.0”) |
|
变送器重量 |
6.00 kg (13.2 lbs). (with batteries installed) |
| 接收器重量 |
1.00 kg (2.2 lbs) (with batteries installed) |
| 接收机 |
0.66 lb (0.3 kg) |
| 合规性 IEC61010-1 CE UKCA 认证 | |
|
MEGGER MGFL100接地电池故障定位仪文档 |
|
|
|
|
|
|
|
-
