美国MEEGER MRCT继电器和电流互感器测试仪由爱仪器仪表网代理,本产品是一个重量轻且坚固耐用的便携设备,用于自动或手动对电流互感器进行饱和度、变比、极性、绕组阻抗、去磁和绝缘测试。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

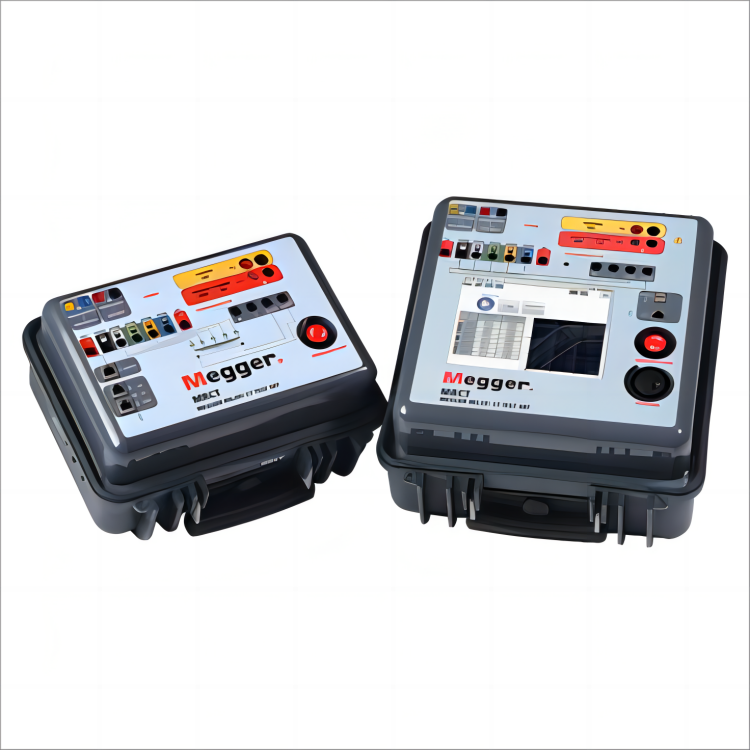

MEGGER MRCT


MRCT继电器和电流互感器测试仪简介:
•Megger MRCT测试设备是一个重量轻且坚固耐用的便携设备,用于自动或手动对电流互感器进行饱和度、变比、极性、绕组阻抗、去磁和绝缘测试。
•MRCT提供了微机控制的可变的电压和电流输出,以及对单变比和多变比CT的精密的自动测量, 以节省时间和提高生产率。
•MRCT可直接连接到多变比CT上的所有抽头执行所有测试--饱和度、变比和极性--只需推动按键即可完成,无需改变连接。
•MRCT可以通过智能触屏界面(STVI)控制器进行控制,STVI控制器是全彩、高分辨率TFT LCD触摸屏进行控制,用户可以快速方便地使用手动测试屏进行手动或自动测试,同样也可以使用预置测试程序。
•大型彩色显示使用户在进行测试时方便地读取相关数据,并使用户能够看清电流互感器的饱和特性。
•MRCT还可以通过笔记本电脑上的PowerDB软件进行控制,无需STVI控制器。
•MRCT可在安装电流互感器的设备上对互感器进行测试,如安装互感器的变压器、油断路器或开关设备。在测试前有必须使设备与电力系统完全隔离。

MRCT继电器和电流互感器测试仪特点:
•行业*的测试速度,采用了拥有专利的多抽头同时测量技术,对于多抽头的互感器测试时间可减少20%
•提高的精度可用于计量互感器的测试
•行业中小巧、轻便的2kV二次侧电压注入设备
•集成的单相继电器测试系统
•通用的变电站二次侧电路测试,仪器可产生300 V下60 A信号
•组合测试:退磁、拐点电压、变比、饱和曲线等
•一次连线可以测试多抽头互感器的所有变比和饱和度曲线
•内置绝缘电阻测试

饱和度测试
•只需按一下按钮,MRCT 即会执行电流互感器饱和度测试并计算额定拐点。饱和度测试可在频率为 50 Hz 或 60 Hz 且电压高达 2,000 V 的情况下执行,符合 IEC 法规的要求。
•MRCT 会根据 IEEE C57.13.1、IEC 60044-1 或 IEC 60044-6 标准计算两种标准电流互感器以及专用电流互感器(例如 PX、TPS、TPX、TPY 和 TPZ)的额定拐点。执行饱和度测试时,MCRT 会在 STVI 显示屏中绘制出电流互感器饱和度曲线,并会根据所需的 IEEE 或 IEC 标准向用户提供额定拐点。很多变电站的电流互感器都包含多变比二次绕组;因此,MRCT 能够绘制并同时显示多达 10 个电流互感器饱和度曲线。

变比测试和极性测试
•MRCT可用于执行变比测试。MRCT 用于执行变比测试的方法是,将施加到二次绕组的电压与一次绕组上产生的电压作比较。例如,如果对二次绕组施加 1 V/匝的电压,一次绕组上的电压将是 1 V。更具体来说,如果 120 V 电压施加到 600:5 电流互感器(变比为 120:1)的二次绕组,一次绕组上将会产生 1 V 电压。

绕组电阻测试
•通过注入测试电压测量电流互感器绕组电阻,目的是测量直流电流和计算温度补偿电阻。

退磁
•正常工作条件和典型的绕组电阻测量可能会导致电流互感器磁化。MRCT 可以使被测电流互感器自动退磁。这种自动退磁程序很有用,可确保电流互感器饱和度测试得出正确的结果。ANSI C57.13.1 标准建议,在进行测试之前应进行退磁。

电流互感器负载
•MRCT测量相连电流互感器负载的方法是,将二次电流直接注入到不与电流互感器相连的负载。MRCT 会以 VA 和功率因数中相连负载的量级和角度测量二次电压。

绝缘电阻测试
•为确保电流互感器的二次线路做好绝缘,MRCT 系统内置了 500 V/1,000 V 绝缘电阻测试系统。这种测试可确保电流互感器的二次绕组和二次线路按照 ANSI C57.13.1 标准做好绝缘。
•MRCT还会自动切换测试导线,以执行所有必要的绝缘测试,其中包括 H-L、H-G 和 L-G 测试。
注意:应先断开所有电负载,再执行测试。

数据存储和打印
•MRCT测试系统不仅可以准确、自动地测试电流互感器,还可以将测试结果按目录分类并存储在STVI中,以便日后供软件检索。按目录分类的所有测试结果都可上传到 Megger 的 PowerDB™ Lite,以便在计算机或 STVI 上生成报告或绘制饱和度曲线。PowerDB Lite 还可与 MRCT 配合使用,且无需操作员干预,这样便组成了一个完全由计算机控制的自动测试系统。

可升级性

•MRCT可升级测试功能。MRCT 系统具有各种配置和配件,可根据新的测试需求进行升级。


附件信息
描述 部件号

MVCT继电器和CT/VT测试仪

电源线,北美

620000

电源线,欧洲大陆,随附

CEE 7/7 Schuko 插头


50425

电源线,国际颜色编码导线 15065
电源线,英国
90002-989
210 厘米(7 英尺)(数量各 1 根) 90003-594
说明手册 8602

MEGEGR MRCT继电器和电流互感器测试仪规格
输入

100 至 132 V 或 200至 264 V,1ø、50或 60Hz,*大 15 A。

输出

电压

在三个范围内连续可变:

0 至 30 V,*大 5.0 A

(开15分钟,关5分钟)

0 至 300 V,*大 1.0 A

(开15分钟,关5分钟)

300 至 2000 V,*大 1.0 A

(开5分钟,关5分钟)


电流

输出电流

30A

60A


功率*大 V/占空比

200 VA 6.67Vrms

(开15分钟,关5分钟)

600 VA 90 循环

仪表

电压表

输出

分辨率

范围

精度





0.0000到1.9999/19.999/199.99/1999.9

0 到 2/20/200/2000 V

典型读数的 ±0.5%

*大典型读数的 ±1.0%


输入

一次侧电压

测量

范围

分辨率

精度





0 到 0.35/2.0/20.0/200.0/600.0 V

0.0001到 1.9999/19.999/199.9/600 V

读数的 ±0.02% 和量程的 ±.02%,典型

读数的 ±0.05% 和量程的 ±05%,*大


二次电压测量

范围

分辨率

精度






0 到 2/20.0/200.0/2000.0 V

0.0000 到 19.999/199.9/1999.9 V

0 到999.9 V

读数的 ±0.02% 和量程的 ±.02%,典型

读数的 ±0.05% 和量程的 ±05%,*大

10002000V


读数的 ±0.08% 和范围的 ±.08%,典型

读数的 ±0.2% 和范围的 ±0.2%,*大

绕组电阻测量
测量范围 0-30Ω
精度

(20°C)0.5%±3mΩ(典型)/

1%±10mΩ(保证)(0-30Ω)

绝缘测量
测试电压

1000 VDC, 500 VDC

测试范围

20 GΩ, 10 GΩ

短路电流

1.5 mA 标称

负载测试电流

在绝缘的*小通过值 1 m A

(在BS7671、HD384 和IEC364 中指定)

精度

1000 V ±3% ±2 位数±0.2% 每GΩ

500 V ±3% ±2 位数±0.4% 每GΩ

通讯接口 以太网
电流表

输出

范围

分辨率


0.0 到 1.0/10.0/60.0 A

0.001/0.01

输入

励磁曲线测试

范围

精度

0.0000 到1.0 A

±0.08% 读数 ±.08% 量程,典型值

±0.2% 读数 ±0.2% 量程,*大值

相角测量

三位数

范围

分辨率

精度


0 到 360 度

1分

± 3 分,典型

± 6 分,*大


变比测量

二次电压注入法


范围 精度

0.8 到 2000

2000 到 5000

5000 到 20000

±0.02%典型

±0.05% *大


±0.03%典型

±0.1% *大


±0.05%典型

±0.2% *大


环境

湿度

操作

存储

外壳

相对湿度5%-95% 不凝结

-10º C 到 50ºC

-30º C 到 70ºC

该装置安装在适合在室外变电站中使用的坚固

外壳中。

标准

IEC 61010, CSA 22.2, CE

输入功率

100 to 240 V (±10%) AC, 50/60Hz

尺寸

14” H X 7.5” W X 12” D

(36 H X 19.3 W X 30.5 D cm)

重量

36.7 lb (16.7 kg)

CE 标 识

低电压指令 2006/95/EC


电磁兼容指令 2004/108/EC


一致性标准

Safety


EN 61010-1 2010


EN 61010-2-030 2010

EN61010-031 2002

EN61010 +A1


EMC

EN 61326-12006

EN 61326-2-1 2006
