美国Megger MWA300/330A三相变比和直阻分析仪由爱仪器仪表网代理，MWA300/330A测试更快、更高效与两台单独的仪器相比较，体积减小 55%，重量减轻 40%，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

美国Megger MWA300三相变比和直阻分析仪产品介绍：
Megger MWA300 和 330A 变压器绕组分析仪将变比和直阻测试仪组合到一个装置中，是更快、更高效的测试设备。
这种*的三相变压器测试系统能够提供完整的变比、相位和绕组电阻测量功能，只需连接一组三相测试引线组。此外，仪器还提供了更好的便携性、更短的设置时间以及更高的工作安全性。
连接后，MWA 300 会对所有高电压和低电压侧绕组执行直流电阻测量，无需重新连接。它具有 8 端子/6 绕组电阻测量能力，无需任何相互连接的盒子，不用断开再重新连接引线，即可测试所有 6 个绕组。
MWA300 系列使用了PowerDB软件平台，为您节省更多时间，用户只需进行一次设置，填写一个简单的测试表格。
MWA300 系列可有效地完成电力变压器、配电变压器、CT 和 VT 以及电动机和发电机的测试。

美国Megger MWA300三相变比和直阻分析仪产品特点：
将变比和直阻测试仪组合到一个盒子中 - 测试更快、更高效
与两台独立的仪器相比较，体积减小 55%，重量减轻 40%
只需一组引线 - 更轻、更小、更便宜
一个测试表格 - 更简便、填写更快
内置退磁

使用一种仪器（MWA300 系列）和单个 3 相引线组连接，即可轻松执行下列测试：
• 3 相变比
• 3 相绕组电阻
• OLTC 导通性（先通后断）
• 3 相核心退磁
• 磁平衡/磁通分布
• 励磁电流
• 极性和相角偏差
• 自动矢量检测
• 热运行测试

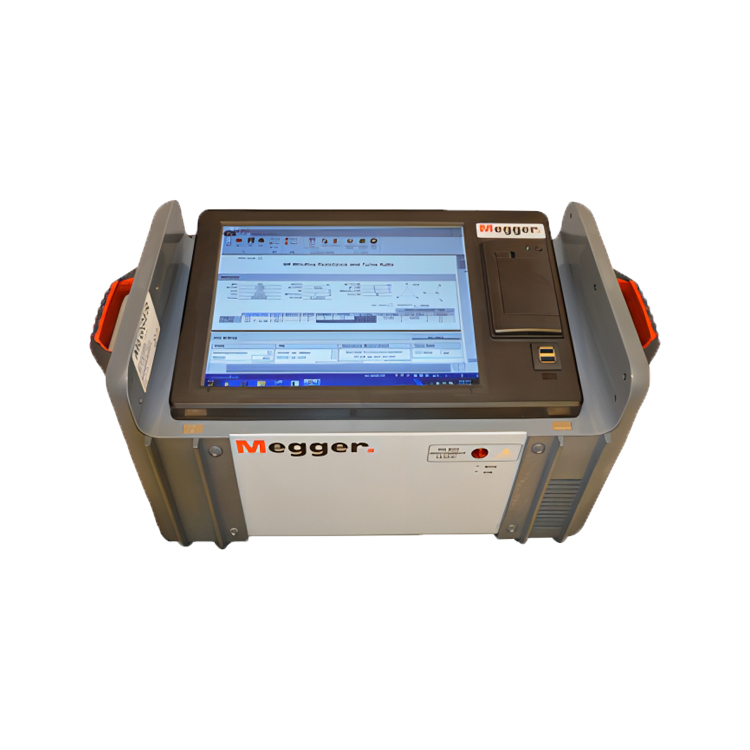

MWA330A配备了内置的计算机，具有305毫米（12英寸）的彩色显示屏和触屏界面。计算机可用来控制仪器，以及存储多达100,000组数据。

产品特点与优势

一次三相连接即可完成六组绕组测试，测试更快、更安全
无需切换箱，操作更简便、安全
独特的开尔文夹（专利可调钳口，*大开口 100 毫米 / 4 英寸），且支持香蕉插头接入端子排 —— 无需专用测试线，大幅减少因接线导致的操作误差
可选配工业级 305 毫米（12 英寸）高亮度彩色触摸屏 —— 可在阳光直射、恶劣环境下使用，无需 IT 人员协助，可安全存储测试结果与报告
可检测有载分接开关（OLTC）的触点健康状况与切换时序
标配单人有载分接开关（OLTC）测试功能，可搭配可选配件远程分接控制器（RTC-1）使用
支持 USB 接口连接计算机 —— 便于远程控制操作及下载测试结果

MWA300/330A订购信息

产品（数量）	型号	产品（数量）	型号
外部控制型 MWA300 系列三相绕组分析仪 —— 仅支持远程控制，额定 120 伏、60 赫兹 *	MWA300	可选配件
三相绕组分析仪 —— 仅支持远程控制，额定 230 伏、50 赫兹 *	MWA300-47	三相通用测试线组（兼容 MTO3xx、MWA3xx、TTR3xx 系列仪器，*大电流 10 安），含彩色编码开尔文夹：
		三相通用，9 米（30 英尺）H 与 X 测试线	2008-30-KIT
内置计算机型 MWA330A 系列		三相通用，18 米（60 英尺）H 与 X 测试线	2008-60-KIT
三相绕组分析仪 —— 内置工业计算机（带 305 毫米 / 12 英寸触摸屏），额定 120 伏、60 赫兹 *	MWA330A	三相通用，30 米（100 英尺）H 与 X 测试线	2008-100-KIT
三相绕组分析仪 —— 内置工业计算机（带 305 毫米 / 12 英寸触摸屏），额定 230 伏、50 赫兹 *	MWA330A-47	三相通用，9 米（30 英尺）H 测试线	2008-113-30
		三相通用，9 米（30 英尺）X 测试线	2008-114-30
标配配件		三相通用，18 米（60 英尺）H 测试线	2008-113-60
交流电源线（IEC60320-C13 转美标）（仅 MWA300/MWA330A 适用）	17032	三相通用，18 米（60 英尺）X 测试线	2008-114-60
交流电源线（IEC60320-C13 转欧标）	17032-13	三相通用，30 米（100 英尺）H 测试线	2008-113-100
交流电源线（转英标）（仅 MWA300-47、MWA330A-47 适用）	17032-12	三相通用，30 米（100 英尺）X 测试线	2008-114-100
USB 2.0 标准 A 转 B 电缆（2 米 / 7 英尺）	CA-USB	三相通用，10 米（33 英尺）X 测试线延长线	36486-7
USB 闪存盘（含用户手册、PowerDB Lite、软件相关文档）	1009-316	三相通用，10 米（33 英尺）H 测试线延长线	36486-8
快速指南（英 / 西 / 德 / 法四国语言）	2008-071	三相通用，10 米（33 英尺）H 与 X 测试线延长线	36486-9
接地线（9 米 / 30 英尺）	2002-131	注：2008-XXX 系列延长线仅兼容型号为 2008-XXX 的测试线
测试线背包	2012-180	9 米（30 英尺）H 测试线延长线	2008-300-30X
		9 米（30 英尺）X 测试线延长线	2008-301-30X
		9 米（30 英尺）H 测试线延长线 + 9 米（30 英尺）X 测试线延长线	2008-30XKIT2
	手动操作远程分接控制器（型号 RTC-1），含快速指南与红 / 黑 / 白三色鳄鱼夹（共 3 个）	1007-502
	高压频闪仪（含 18 米 / 60 英尺测试线）	1004-639
	验证电阻（10 安，10 毫欧）	1006-512-2
	带泡沫内衬的运输箱	2005-115
	变比校准标准器	TRS1D

MWA300/330A三相变比和直阻分析仪规格

输入电源

MWA3xx：108–132 伏，（207–253 伏 *），58–62 赫兹，660 伏安
MWA3xx-47：207–253 伏，（108–132 伏 *），48–52 赫兹，660 伏安

* 注：需更换输入保险丝 —— 额定 120 伏输入对应 6.3 安保险丝，额定 230 伏输入对应 4.0 安保险丝。

内部数据存储

MWA330A（内置计算机）：*多可存储 100,000 组数据集

通信 / 控制软件

MWA3xx：PowerDB Lite
MWA330A：可通过内置工业计算机或外部客户计算机控制；内置计算机可控制少量 Megger 仪器，包括 DELTA4000 系列及 Megger S1 系列与 MIT 系列直流绝缘测试仪

环境适应性

工作温度：-10°C 至 + 50°C（14°F 至 122°F）
存储温度：-30°C 至 + 70°C（-22°F 至 + 158°F）
相对湿度：0–90%（无冷凝）

外壳

加固型外壳（金属材质，塑料镶边），带可拆卸上盖与软质侧袋（含背带）

安全 / 电磁兼容性 / 抗振动性

符合以下标准要求：

IEC 61010-1:2010
ASTMD999.75
IEC 61326-1:2012*（发射与抗扰度）

* 注：详见产品手册

尺寸 / 重量

尺寸：290×290×460 毫米（11×11×18 英寸）（不含手柄）
重量：标准机型 14.5 千克（32 磅）

变压器绕组相位关系

符合以下标准：

ANSI C57.12.70-1978
CEI/IEC 76-1:1993 与 Publication 616:1978
AS-2374，Part 4-1982（澳大利亚标准）

直流规格（绕组电阻、有载分接开关通断、铁芯消磁、温升测试）

电阻

电阻量程如下表所示：

电流范围（A）	电阻范围（Ω）	分辨率（Ω）
10	10mΩ–0.2	0.000001
10	0.2–2	0.0001
1	100mΩ–2	0.00001
1	2–20	0.001
100mA	1mΩ–20	0.0001
100mA	20–200	0.01
10mA	10mΩ–200	0.001
10mA	200–2000	0.1

精度：±0.25% 量程 ±0.25% 读数
分辨率：*高 4 位

励磁电流规格

量程与精度：0–500 毫安，3 位分辨率，±（2% 读数 + 1 位）

交流规格（匝数比、绕组平衡）

量程与匝数比精度

8 伏交流：
- ±0.1%（0.8–2000）
- ±0.25%（2001–4000）
- ±0.35%（4001–8000）
40 伏交流：
- ±0.1%（0.8–2000）
- ±0.15%（2001–4000）
- ±0.3%（4001–10,000）
- ±0.35%（10,001–25,000）
80 伏交流：
- ±0.1%（0.8–2000）
- ±0.15%（2001–4000）
- ±0.25%（4001–10,000）
- ±0.30%（10,001–45,000）
