奥地利OMICRON UHF 800 便携式超高频局部放电测量与分析系统由爱仪器仪表网代理，UHF800 UHF 800 既可以作为一个独立的局放测量与分析系统使用，也可以与 MPD 800 局放测量与分析系统便捷地集成在一起，用于常规方式和超高频局放的组合测量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

UHF 800 便携式超高频局部放电测量与分析系统介绍

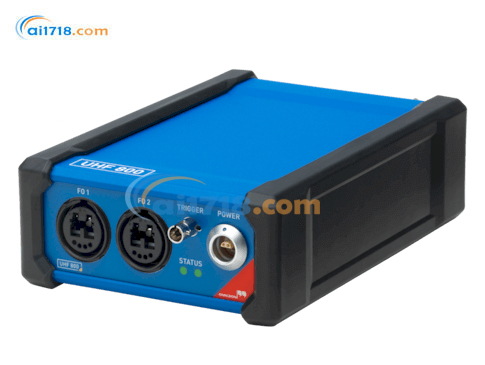

简便易用的便携式 UHF 800 系统可在 100 到 2000 MHz 的超高频 (UHF) 范围内，对气体绝缘开关 (GIS)、气体绝缘线路 (GIL)、油浸式电力变压器和高压电力电缆终端进行灵敏的停电和带电局部放电测量与分析。该超高频局放测试系统用于强干扰环境下对此类电气设备进行绝缘状态评估和绝缘缺陷检测。系统采用了便携、灵活的模块化设计方式，测试设置简便而快捷，可用在高压实验室或测试台的型式试验和常规测试、现场调试（现场交接测试）以及现场故障分析过程。

可靠的绝缘状态评估与缺陷检测
IEC 60270 标准规定的现场局放测量经常受到周边环境干扰的影响。在 100 到 2000 MHz 的超高频 (UHF) 范围内进行的局放测量是评估绝缘状态和检测绝缘缺陷的一种可靠的局放测量方案。这是因为许多干扰信号，如移动通信、雷达信号和电晕放电，其传播主要在较低或较窄的频率范围内。因此，在 UHF 范围内进行局放测量可以获得*佳的信号噪声比，从而确保局放测量的灵敏度，不受或少受外部干扰的影响。

组合局放测量实现全面的绝缘状态检查

UHF 800 既可以作为一个独立的局放测量与分析系统使用，也可以与 MPD 800 局放测量与分析系统便捷地集成在一起，用于常规方式和超高频局放的组合测量。可对高压设备（例如油浸式电力变压器）的绝缘状态进行更加全面的评估。多个 UHF 800 和 MPD 800 局放数据采集单元可以连接成为一个测量系统，使用相同的 MPD Suite 软件进行多通道同步的局放测量与分析。

UHF 800 便携式超高频局部放电测量与分析系统主要特性

在 100 到 2000 MHz 的范围内进行高灵敏度的超高频 (UHF) 局放测量。

利用频谱分析功能和可调节的测量滤波器，在复杂环境下也能实现*佳的测量信噪比。

测量系统坚固耐用且灵活便捷，可应用于实验室、测试台及现场局放测量。

支持 CIGRE“灵敏度验证应用指南”（手册 654）。

可对气体绝缘开关 (GIS)、气体绝缘线路 (GIL)、油浸式电力变压器和高压电力电缆终端进行单通道或多通道同步的停电和带电超高频（UHF）局放测量。

用户界面可灵活配置，实现定制化的局放测试和测试报告。

UHF 800 便携式超高频局部放电测量与分析系统应用

UHF 800 超高频局放测量系统可用于高压实验室和测试台进行常规测试和型式测试，以及现场调试（交接测试）和现场故障分析，适用于：

气体绝缘开关 (GIS)

气体绝缘线路 (GIL)

油浸式电力变压器

高压电力电缆终端

订购信息
UHF 800 系统标准配置
UHF 800 有以下标准的系统配置。不同的配置方式下，系统的测量通道数量不同并且相关配件也不相同。 >通信控制器 MCU 采用了多许可概念，所有的UHF通道测量的许可协议都存在UHF 800 数据采集单元中。 >所有的软件许可协议（例如UHF Multiband）都保存在MCU2 中。 >所有的UHF 系统标准配置和扩展配置都带有MML。如果用户向MPD 800 系统（默认或MML 概念）添加扩展通道或不同的系统有者不同的 MUC 系统，该功能将非常有用。有关更多详细信息，请参考 MPD 800 手册或订购信息手册。图例： >_20 = 随附 20m 标准长度光纤。 >_RF = 随附模拟 RF 滤波器组件。 >_basic（*MML）= 不含 RBP1、光纤或 RF 滤波器组件。
说明	订货编号
UHF 800 单通道系统的标准配置采用宽频带测量模式进行单通道 UHF 局放测试的一般配置。其适用于各种电气设备和应用。内含： 1×UHF 800数据采集单元 1×UHF 800 局放测量通道许可协议（UHF 800 中存储的多 MCU 许可类型） 1× RF 模拟信号滤波器组件 1× 标准 LC 双工光纤，20 m 1×RBP1 可充电电池（包含电池、充电器和充电线） 1×MCU2 标准主控单元（包含USB 线）软件：标准版软件包包含手册及各种接头和接线	P0007136：MML_20_RF
单通道 UHF 800 系统标准配置，不含 RF 滤波器和光纤与 P0007136 : MML_20_RF 一样，但不含 RF 模拟信号滤波器组件和光纤。	P0007136 : MML
标准配置的多通道 UHF 800 系统适合多通道UHF 局放测试和检测（例如GIS测量）的典型配置。以下是使用宽频带测量模式的UHF 800高端四单元局部放电测量系统的供货内容： 2×UHF 800数据采集单元 2×UHF 800局放测量通道许可协议（UHF 800 中存储的多 MCU 许可类型） 2× RF 模拟信号滤波器组件 2× 标准 LC 双工光纤，20 m 2×RBP1可充电电池（包含电池、充电器和充电线） 1×MCU2标准主控单元（包含USB 线）软件：标准版软件包包含手册及各种接头和接线	P0007137 : MML_20_RF
双通道 UHF 800 系统的标准配置，不含 RF 滤波器和光纤与 P0007137 : MML_20_RF 一样，但不含 RF 模拟信号滤波器组件和光纤。	P0007137 : MML
三通道 UHF 800 系统的标准配置与 P0007137 : MML_20_RF 一样，但包含3x UHF 800 数据采集单元以及相应数量的测量许可协议、RF模拟量滤波器组件和RBP1可充电电池。	P0007138 : MML_20_RF
三通道 UHF 800 系统的标准配置，不含 RF 滤波器和光纤与 P0007138 : MML_20_RF 一样，但不含 RF 模拟量滤波器组件和光纤。	P0007138 : MML
四通道 UHF 800 系统的标准配置与 P0007136 : MML_20_RF 一样，但包含4x UHF 800 数据采集单元以及相应数量的测量许可协议、RF 模拟量滤波器组件和RBP1 可充电电池。	P0007140 : MML_20_RF
六通道 UHF 800 系统的标准配置与 P0007136 : MML_20_RF 一样，但包含6x UHF 800 数据采集单元以及相应数量的测量许可协议、RF 模拟信号滤波器组件和RBP1 可充电电池。
六通道 UHF 800 系统的标准配置，不含 RF 滤波器和光纤与 P0007141 : MML_20_RF 一样，但不含 RF 模拟信号滤波器组件和光纤。	P0007141 : MML
适用于 UHF 800 和 MPD 800 系统的 UHF 800 扩展包
UHF 800 扩展包该包可为 UHF 800 标配系统或 MPD 800 标配系统扩展一个 UHF 测量通道。内含： 1× UHF 800 数据采集单元 1× UHF 800 局放测量通道许可协议（UHF 800 中存储的多 MCU 许可类型） 1× RF 模拟信号滤波器组件 1× 标准 LC 双工光纤，20 m 1× RBP1 可充电电池（包含电池、充电器和充电线）包含手册及各种接头和接线	P0007145 : MML_20_RF
UHF 800 扩展包不含 RF 滤波器和光纤与 P0007145 : MML_20_RF 相同，但不含 RF 模拟量滤波器组件和光纤。	P0007145 : MML
UHF 800 扩展配置，不含 RBP1、RF 滤波器和光纤与 P0007145 : MML_20_RF 一样，但不含 RBP1、RF 模拟信号滤波器组件和光纤。	P0007145 : MML_basic
MPD Suite 软件升级选项
从标准版升级为 UHF MultiBand 软件适用于频谱视图和中频带模式的 UHF Multiband 软件模块（见第 13 页）。	P0007148
从 UHF MultiBand 升级为多用途软件	P0007149

UHF 800 系统规格
一般技术规范
UHF 接口信号频率范围	100 MHz … 2 GHz
局放测量模式	宽频带模式：2GHz 带宽的宽频带检测器中频带模式：可调参数 80 MHz 带宽的信号采集
频谱评估	频谱视图
接地螺丝	M8
电源	RBP1 供电
*大局放脉冲速率	4 百万次/秒
一个系统的 UHF 800 通道数量	*多 12 个测量通道
测量接口
UHF 接口类型	N 型插口
用于局放测量的 UHF 接口信号频率范围	100 MHz … 2 GHz
PD 测量范围内的 UHF接口输入阻抗	标称 50 Ω
UHF接口的 *大输入功率范围	2 W (+33 dBm)
整体动态范围	115dB（宽频带模式） 128dB（中频带模式）
每量程动态范围	78dB（宽频带模式） 95dB（中频带模式
灵密度	-82dBm / <18μVPEAK （宽频带模式） -95dBm / <4 μVPEAK （中频带模式）
频谱评估范围	100 MHz …2 GHz
测试电压/系统电压频率对 PRPD 的同步	UHF接口上的 SYNC 输入或耦合
通过UHF 接口或 SYNC 输入的同步频率范围	10 mHz … 10 kHz
SYNC 输入接口	BNC 插口
输入阻抗	1.5 MΩ \|\| 1 uF
SYNC 输入接口*大输入范围	100 mARMS 和 160 VRMS
保护规格
ESD 脉冲承受能力 (IEC 61000-4-2) UHF 接口和 SYNC 输入	17KV
外观
尺寸（宽 × 深 × 高）	119 × 190 × 55 mm
重量	1000g
湿度	5 % … 95 %（无凝露）
UHF 800 环境温度（工作）	-20 °C … +55 °C
设备可靠标准性
冲击	IEC/EN 60068-2-27
振动	IEC/EN 60068-2-6
防护等级 (IEC/EN 60529)	IP4x
EMC	IEC/EN61326-1 （工业电磁环境） FCC 第 15部分 A 类 B 子项
安全	IEC/EN/UL 61010-1 IEC/EN/UL 61010-2-030
激光等级	EN 60825-1:2007 EN 60825-2:2007
