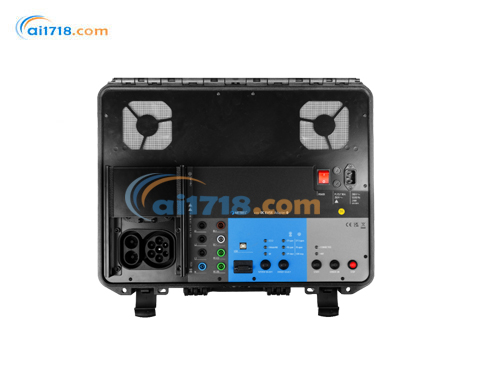

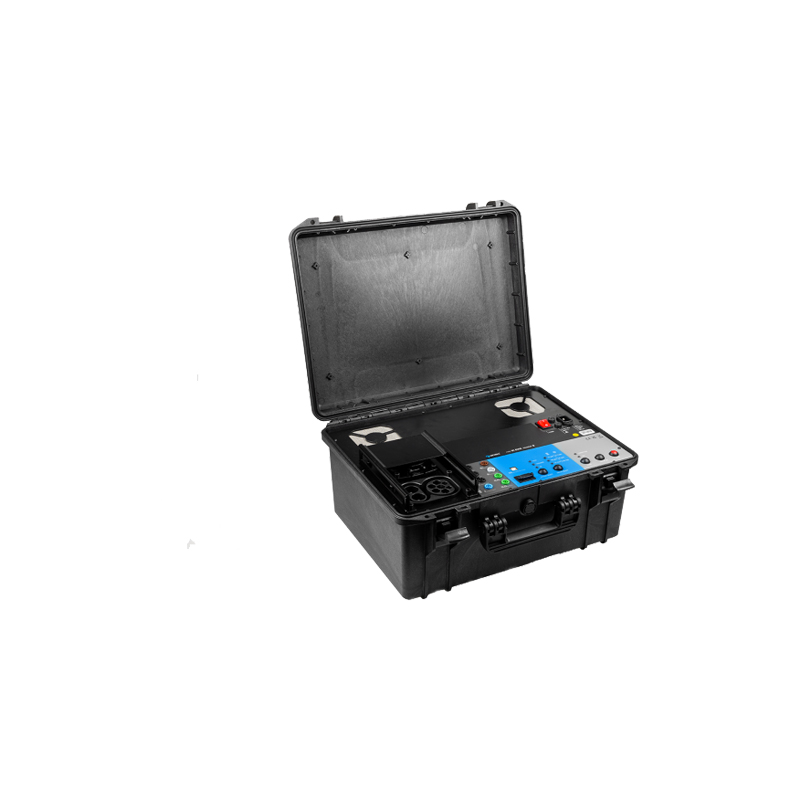

德国美翠METREL A 1732直流电动汽车充电桩适配器由爱仪器仪表网代理，A 1732 直流电动汽车供电设备适配器是一款专用工具，适用于 Mode 4（直流电动汽车供电设备）和 Mode 3（交流电动汽车供电设备）配置下电动汽车供电设备的电气安全和功能测试。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
A 1732 直流电动汽车供电设备适配器是一款专用工具，适用于 Mode 4（直流电动汽车供电设备）和 Mode 3（交流电动汽车供电设备）配置下电动汽车供电设备的电气安全和功能测试。它支持多种连接器类型，包括 CCS2、CHAdeMO 和 Type 2 交流插头，通用性极强。该适配器与 MI 3155 搭配使用时，可启动多种通信协议（如 ISO 15118、DIN 70121、CHAdeMO 和低电平脉冲宽度调制（PWM）），还能在控制引导（CP）信号和保护接地（PE）连接上模拟故障，以评估电动汽车供电设备（EVSE）的响应。当与 MI 3155 EurotestXD 安装测试仪配对时，A 1732 直流电动汽车供电设备适配器可用于记录充电协议，执行电动汽车供电设备调试和定期安全测试所需的测量与测试工作。
A 1732直流电动汽车充电桩适配器主要特性
支持 CCS2、CHAdeMO 和交流电动汽车供电设备（AC EVSE）；
具备功能测试协议，可测量端子上的电压和电流；
针对 CCS2 和 Type 2 接口，支持 CP 开路、PE 开路和 CP 短路的故障模拟；
针对 CHAdeMO 接口，支持 CP3 开路、PE 开路和 CAN 停止的故障模拟；
直流（DC）、交流（AC）和 PE 端子配备香蕉测试点；
双 PE 测试端子（PE (C) 和 PE (P)），支持真正的四线制低电阻（Rlow）测量；
与 MI 3155 EurotestXD 支持蓝牙通信；
过电压类别为 CAT III / 300 V；
支持 CCS ISO 15118-1 或 DIN 70121 通信协议；
支持 CHAdeMO 0.9.1 及更高版本通信协议；
支持交流 EN 61851-1 通信协议；
内置 300 V、5 A 的模拟电动汽车电池。
与 MI 3155 搭配使用
通过蓝牙与 A 1732 直流电动汽车供电设备适配器通信；
存储结构中预存直流电动汽车供电设备的测试协议；
所有测量可在 MI 3155 EurotestXD 上启动并查看；
支持 200 mA 测量电流下的*四线制测量；
支持*高 1000 V 直流电压下的绝缘电阻测量；
功能测试可实时查看充电协议及测试端子上的电压和电流；
支持远程故障触发和响应时间测量；
支持直流阻抗测量；
支持放电时间测量；
非对称绝缘监测装置（IMD）测试，故障电阻可在 20 kΩ 至 640 kΩ 范围内以 5 kΩ 为步长设置；
可编程自动序列（AUTO SEQUENCEs）*，可自定义测试协议；
配备 PC 软件 Metrel ES Manager，用于测量前后处理：测试结构准备、结果下载、树形视图、表格视图和图形视图展示、报告存储与打印。
A 1732直流电动汽车充电桩适配器应用场景
电动汽车供电设备（EVSE）生产过程中的功能测试和电气测试；
电动汽车供电设备（EVSE）安装与调试；
电动汽车供电设备（EVSE）定期检测；
故障电动汽车供电设备（EVSE）的故障排除。
遵循标准
功能标准
EN 61851 - 1
EN 61851 – 23
ISO 15118-1
DIN SPEC 70121
CHAdeMO
电磁兼容性标准
EN 61326 - 1
安全标准
EN 61010 - 1
EN 61010 - 2 - 030
EN 61010 - 031
| 类别 | 参数项 | 详情 |
|---|---|---|
| 电源供应 | 供电电压、频率 | 205...254 伏交流（V AC），50 赫兹（Hz）/60 赫兹（Hz） |
| 电源供应 | *大功耗 | 2000 伏安（VA） |
| 电源供应 | 电源过电压类别 | CAT II/300 伏（V） |
| 电源供应 | 海拔高度 | ≤2000 米（m） |
| 测量类别 | 测量类别 | CAT III/300 伏（V） |
| 防护等级 | 电源供应类型 | I 类 |
| 防护等级 | 污染等级 | 2 级 |
| 防护等级 | 外壳防护等级 | IP40，防冲击塑料材质 / 便携式 |
| 通信接口 | USB 2.0 | 标准 USB Type B 接口 |
| 通信接口 | 蓝牙 | v4.2 BR/EDR 及 BLE 规范 |
| 电磁兼容性（EMC） | 发射等级 | B 类（1 组） |
| 电磁兼容性（EMC） | 抗扰度 | 工业环境 |
| 参考条件 | 参考温度范围 | 15 摄氏度（°C）…35 摄氏度（°C） |
| 参考条件 | 参考湿度范围 | 35%…65% 相对湿度（RH） |
| 工作条件 | 适用场景 | 户外使用 |
| 工作条件 | 工作温度范围 | -10 摄氏度（°C）…+40 摄氏度（°C） |
| 工作条件 | *大相对湿度 | 85% 相对湿度（RH）（0 摄氏度（°C）…40 摄氏度（°C）），无冷凝 |
| 存储条件 | 温度范围 | -20 摄氏度（°C）…+60 摄氏度（°C） |
| 存储条件 | *大相对湿度 | 90% 相对湿度（RH）（-10 摄氏度（°C）…40 摄氏度（°C））；80% 相对湿度（RH）（40 摄氏度（°C）…60 摄氏度（°C）） |
| 通用规格 | 尺寸（宽 × 高 × 深） | 50 厘米（cm）×25 厘米（cm）×41 厘米（cm） |
| 通用规格 | 重量 | 16.2 千克（kg） |
| 通信标准 | CHAdeMO | 0.9.1 及更高版本 |
| 通信标准 | CCS（直流） | ISO 15118-1 或 DIN SPEC 70121（默认 ISO，可选 DIN） |
| 通信标准 | CCS（交流） | EN 61851-1 低电平 |
| 模拟电动汽车电池 | 电压 | 280 伏（V）至 310 伏（V） |
| 模拟电动汽车电池 | 负载（充电）电流 | 300 伏（V）时约 4.9 安（A） |
| 输入电阻 | DC+/DC- | 24 兆欧（MΩ） |
| 输入电阻 | DC+/PE、DC-/PE | ＞200 兆欧（MΩ） |
|
