法国CA CA6165电气安规测试仪由爱仪器仪表网代理，本产品是一款多功能电气设备测试仪，核心用于手动或自动检测电气设备的电气安全性，覆盖便携式电气设备、机械设备、配电柜等多类设备的合规性验证需求。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

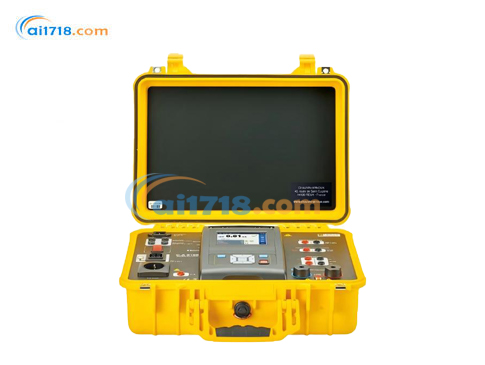

CA6165电气安规测试仪产品介绍：

CA6165是一款多功能电气设备测试仪，核心用于手动或自动检测电气设备的电气安全性，覆盖便携式电气设备、机械设备、配电柜等多类设备的合规性验证需求

该设备集成高压介损测试（5kVAC/6kVDC）、25A 导通测试、1000V 绝缘测试等核心功能，同时支持替代泄漏电流、保护接地（PE）电流、差分泄漏电流及接触泄漏电流测量，还可进行功率参数（P/Q/S/Pf 等）与总谐波失真（THDU/THDI）检测，满足全面的电气安全与功能测试需求。

设备配备电容式彩色触摸屏，操作直观

支持自动测试序列运行，可将测试数据存储于*大 32GB 的 microSD 卡中，通信接口丰富（RS232、USB、蓝牙、以太网 *

注：以太网暂不支持 MTlink，预留未来升级），适配 TT/TN/IT 电网，兼容 115V/230V 供电

防护等级达 IP40（开盖）/IP50（闭盖），广泛适用于生产下线检测、定期巡检、设备维护等场景，为电气设备安全认证提供*数据支持

CA6165电气安规测试仪产品特点：

测试功能全面且：

覆盖电气安全测试核心需求，包括 200mA/4A/10A/25A 多档位导通测试、50V-1000V 绝缘电阻测试、5kVAC/6kVDC 交直流高压介损测试、泄漏电流（替代法 / 差分 / 接触 / PE 接地）测量

同时支持放电时间检测、功率参数（有功 / 无功 / 视在功率）与谐波失真（THDU/THDI）分析，满足多标准合规测试

操作便捷且智能化：

配备 480×272 像素彩色 TFT 触摸屏，支持直接访问各类测试功能，内置连接示意图与 HELP 帮助功能，降低操作门槛

支持自动测试序列自定义，可通过 PC 软件（MTLink）下载预设测试计划，实现标准化测试流程，减少人工干预

数据存储与传输灵活：

支持*大 32GB microSD 卡存储测试数据，通信接口涵盖 RS232、USB、蓝牙，可快速将数据导出至 PC 进行归档与报告生成

标配软件支持数据图表化分析与自动报告打印，适配批量测试数据管理需求

适配性与安全性强：

兼容 TT/TN/IT 三种电网系统，支持 115V/230V 宽电压供电，满足不同地区与场景使用

符合 IEC 61010-1 安全标准（300V CAT III/600V CAT II），高压输出端配备活性 LED 指示，内置放电时间控制（*高 10s/550V 峰值），保障测试人员安全

结构耐用且便携：

机身尺寸 435×292×155mm，重量 17kg，配备标准携带包，便于现场运输与使用

防护等级达 IP40（开盖操作）/IP50（闭盖存储），适应工业车间、现场巡检等复杂环境

CA6165电气安规测试仪产品应用：
CA6165 凭借全面的测试功能与高适配性，广泛应用于需验证电气设备安全性与合规性的场景，具体如下：
电气设备制造业：

用于便携式电气设备（如电动工具）、家用电器的生产下线检测，按 IEC 60335/IEC 60950 等标准进行导通、绝缘、泄漏电流测试，确保产品符合 “CE” 认证要求，避免出厂不合格产品

配电柜与低压设备行业：

针对配电柜、低压控制柜等设备，按 IEC 61439/IEC 60204 标准测试绝缘电阻、接地连续性、高压介损，排查柜体电气安全隐患，保障配电系统稳定运行

工业设备维护领域：

用于工厂生产线机械设备、电机等的定期巡检与维护，检测泄漏电流、功率参数与谐波失真，判断设备老化或故障风险，避免因电气问题导致生产中断

售后与维修服务：

售后团队可携带设备对故障电气设备（如疗辅助设备、工业仪器）进行维修后合规性检测，通过泄漏电流、功能测试验证设备修复后安全性，确保符合使用标准

认证与检测机构：

第三方认证组织或质检机构可利用该设备按 VDE 0701/0702、IEC 50191 等标准进行定期抽检，生成标准化测试报告，为设备安全认证提供*数据支撑

技术教育领域：

作为职业院校电气教学设备，用于演示电气安全测试原理（如导通测试、高压介损测试），帮助学生掌握测试操作与标准解读

CA6165电气安规测试仪产品功能：

功能类别	具体功能描述
电气安全测试功能	1. 导通测试：支持 200mA/4A/10A/25A 测试电流，测量电压降（范围 0-999.9mV），验证接地回路或导体连续性 2. 绝缘电阻测试：提供 50V/100V/250V/500V/1000V 测试电压，量程 0-1999MΩ，精度 ±(3% R+2cts)（250V-1000V 档位） 3. 高压介损测试：AC 2kV-5.99kV/DC 2kV-6.99kV 可编程电压，检测设备绝缘强度 4. 泄漏电流测试：支持替代法、差分法、接触法、PE 接地泄漏电流测量，量程 0-199mA，精度 ±(3% R+3cts) 5. 放电时间测试：控制外部放电时间（0-99s），峰值电压 0-550V，保障高压测试后设备安全
功能与参数测量	1. 功率参数测量：检测有功功率（P，0-3.70kW）、无功功率（Q，0-3.70kVAr）、视在功率（S，0-3.70kVA）、功率因数（Pf/Cosφ）及总谐波失真（THDU/THDI） 2. 电压与频率测量：量程 0-199V（AC/DC），频率适配 50/60Hz，精度 ±(3% R+10cts) 3. 负载电流测量：真有效值（TRMS）测量，量程 0-999mA/0-10A，适配设备运行状态评估
操作与控制功能	1. 自动测试序列：支持自定义测试步骤与参数，按预设流程自动执行测试，减少人工操作 2. 可视化与帮助：内置测试连接示意图与 HELP 功能，彩色触摸屏显示测试数据与结果（合格 / 不合格） 3. 外部控制：配备踏板、指示灯输入 / 输出接口，支持外部触发测试（如批量生产流水线联动）
数据管理功能	1. 数据存储：microSD 卡存储（*大 32GB），记录测试参数、结果与时间戳 2. 数据传输：通过 RS232/USB/ 蓝牙将数据导出至 PC，兼容 MTLink 软件 3. 报告生成：标配软件支持按标准格式生成测试报告，可直接打印或归档

订购信息

产品 / 配件名称	型号	核心配置 / 功能描述
CA6165 多功能电气设备测试仪	-	含彩色触摸屏、microSD 卡存储、RS232/USB/ 蓝牙接口，支持 5kVAC/6kVDC 高压测试、25A 导通测试等
CA6165 控制踏板	P01145851	外部触发测试，适配批量场景，无需手动操作设备
2 色指示灯	P01102178	指示测试状态（如 “合格 / 不合格”），增强现场可视化
4 色指示灯	P01102179	多状态指示（待机 / 测试中 / 合格 / 不合格），适配复杂测试流程
指示灯电源适配器	P01102180	为 2 色 / 4 色指示灯提供稳定供电

包含的配件
（一）标准交付配件
CA6165 出厂标配以下配件，满足基础测试与数据传输需求：
2 个带 2m 线缆的高压测试枪（HV 测试专用）
1 份含测量报告的合格证书
1 根 RS232 线缆（设备与 PC 通信）
1 根 USB 线缆（数据传输）
1 张含用户手册与 MTLink 软件的 CD
1 根 EURO 标准电源线
1 个标准携带包（设备与配件收纳）
2 根 2.5m 长双导通线缆（导通测试用）
1 套测试鳄鱼夹（适配多种端子）
1 根 1m 长单红色导通线缆
2 个块状编码夹
3 个红色鳄鱼夹
2 根红色与黑色 CAT III 测试探头（高压安全探头）
1 根 EURO 放电线缆（高压测试后放电）
1 份成品安全数据表
1 份 FRIGB 快速操作指南（含 IEC 标准解读）

CA6165电气安规测试仪产品规格

（一）高压测试参数表

测试类型	量程范围	分辨率	精度
交流高压（AC）	2kV 至 5.99kV	10V	±3%R
直流高压（DC）	2kV 至 6.99kV	10V	±3%R
低压测量（AC/DC）	0V 至 1999V	1V	±3%R

（二）导通与绝缘测试参数表

测试类别	测试参数	量程范围	分辨率	精度
导通测试	测试电流	200mA/4A/10A/25A	-	-
	电压降（10A 档位）	0 至 19.999mV	0.01mV	±(2%R+2cts)
		20 至 99.99mV	0.1mV	±3%R
		100 至 199.9mV	0.1mV	±5%R
		200 至 999.9mV	1mV	±5%R
绝缘测试	测试电压	50V/100V/250V/500V/1000V	-	-
	绝缘电阻（250V-1000V）	0 至 19.99MΩ	0.01MΩ	±(3%R+2cts)
		20MΩ 至 1999MΩ	0.1MΩ	±10%R
	绝缘电阻（50V-100V）	0 至 19.99MΩ	0.01MΩ	±(5%R+2cts)
		20MΩ 至 999MΩ	0.1MΩ	±20%R

（三）泄漏电流测试参数表

测试方法	量程范围	分辨率	精度
替代法泄漏电流	0.00 至 199.9mA	0.01mA	±(5%R+3cts)
PE 接地泄漏电流	0.00 至 1.99mA	10μA	±(3%R+3cts)
差分泄漏电流	0.00 至 19.9mA	0.01mA	±(3%R+5cts)
接触泄漏电流	0.00 至 199mA	0.01mA	±(3%R+3cts)

（四）功率与电气参数表

参数类别	量程范围	分辨率	精度
有功功率（P）	0 至 3.70kW	0.01W	±(5%R+5cts)
视在功率（S）	0 至 3.70kVA	0.01VA	±(5%R+10cts)
无功功率（Q）	0 至 3.70kVAr	0.01VAr	±(5%R+10cts)
电压（AC/DC）	0.0V 至 199V	0.1V	±(3%R+10cts)
	200V 至 260V	1V	±3%R
电流（AC）	0 至 999mA	1mA	±(3%R+5cts)
	1.00A 至 10A	10mA	±3%R

（五）通用规格参数表

规格类别	详情
显示屏	彩色 TFT 屏，480×272 像素
存储介质	microSD 卡（*大 32GB）
通信接口	RS232、USB、蓝牙、以太网 *（以太网暂不支持 MTLink，预留升级）
供电电源	110V/230V AC，50Hz/60Hz；*大功耗：100W（高压测试时 450W）
尺寸 / 重量	435×292×155mm / 17kg
防护等级	IP40（开盖）/IP50（闭盖）
工作温度范围	0°C 至 +40°C
存储温度范围	-10°C 至 +60°C
安全标准	IEC 61010-1（300V CAT III/600V CAT II）
