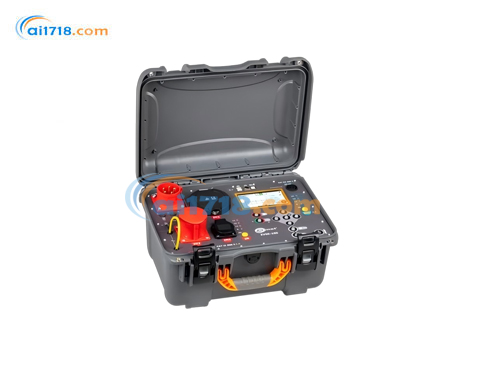

波兰SONEL S.A.（索耐） EVSE-100电动汽车充电站分析仪-爱仪器仪表网

波兰SONEL(索耐) EVSE-100电动汽车充电站分析仪由爱仪器仪表网代理，EVSE-100 多功能分析仪是专为电动汽车充电站及电缆诊断设计的仪器。通过单台设备即可完成对这类设备的一系列测试，并生成报告。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

EVSE-100电动汽车充电站分析仪介绍

EVSE-100 多功能分析仪是专为电动汽车充电站及电缆诊断设计的仪器。通过单台设备即可完成对这类设备的一系列测试，并生成报告。通过对控制引导回路（CP）和连接确认回路（PP）的*模拟，该仪表能使充电站进入多种工作状态，从而验证控制系统的正确性，并开展电击防护相关测量。通过模拟供电侧（即充电站 / 便携式充电盒 ICCB）和车辆充电侧（控制引导回路 CP）的故障，可完成功能与安全性验证。
该仪表是 Sonel MeasureEffect™ 平台的一部分，这是一个综合系统，支持测量数据的采集、存储与管理，并能对仪器进行多级控制。

EVSE-100电动汽车充电站分析仪适用场景
可对以下设备进行诊断：
配备 2 型插座或固定充电电缆的交流电动汽车充电站（单相和三相）
配备 2 型连接器的便携式交流电动汽车充电站（单相和三相）
充电电缆

设备基本功能
1. 连接确认回路（PP）参数模拟
开路（open circuit）
13A、20A、32A、63A、80A
2. 控制引导回路（CP）通信模拟
A 状态 —— 车辆未连接
B 状态 —— 车辆已连接，未充电
C 状态 —— 车辆已连接，无通风充电
D 状态 —— 车辆已连接，有通风充电
3. 安全测量
短路回路阻抗（Z）测量
剩余电流装置（RCD）参数测量（交流型、A 型、B 型、6mA 直流型）
绝缘电阻（RISO）测量
保护导体连续性（CONT）测量
相序指示
编码电阻（RC）测量
接地电阻（RE）测量
4. 充电站（EVSE）分析 —— 诊断
CP+、CP- 电压
频率（f，PWM 信号）
占空比（D，PWM 信号）
*大充电电流（IMAX）
CP+、CP-、频率、占空比、*大电流的图形显示
断开时间（toff）
接通时间（ton）
5. 充电站（EVSE）分析 —— 故障模拟（ICCB、EVCS）
CPsh—— 控制引导回路（CP）与保护接地（PE）短路
Dsh—— 二极管短路
PEop—— 保护接地（PE）中断
6. 充电站（EVSE）分析 —— 供电回路故障模拟（ICCB）
L1op——L1 相中断
L2op——L2 相中断
L3op——L3 相中断
Nop—— 中性线（N）中断
PEop—— 保护接地（PE）中断
L↔PE—— 相线（L）与保护接地（PE）接线互换
UEXT (PE)—— 保护接地（PE）线上电压
7. 充电站（EVSE）分析 —— 状态转换时间

订购信息

附件名称	规格	数量	型号
AEV-100 适配器	-	1	WAADAAEV100
测试导线（带香蕉插头）	1.2 米，蓝 / 黄 / 黑	各 1 根	WAPRZ1X2BUBB / WAPRZ1X2YEBB / WAPRZ1X2BLBB
BNC 传输电缆	-	1	WAPRZBNC
针式探头（带香蕉插座）	1 kV，蓝 / 黄 / 黑	各 1 个	WASONBUOGB1 / WASONYEOGB1 / WASONBLOGB1
鳄鱼夹	1 kV 20 A，黄色	1	WAKROYE20K02
EVCAB 电缆	2.2 米，2 型公头 / 2 型母头	1	WAKABEVT2T2
电网电缆	230 V（16 A 5P 插座）	1	WAPRZZAS16P
L-4 便携箱	-	1	WAFUTL4
USB 电缆	-	1	WAPRZUSB
出厂校准证书	-	1	-

可选附件

附件名称	规格	型号
泄漏电流数字钳形表	CMP-100	WMGBCMP100
接地测试探针（探针）	25 cm	WASONG25
鳄鱼夹	1 kV 20 A，蓝色	WAKROBU20K02
鳄鱼夹	1 kV 20 A，黑色	WAKROBL20K01
测试导线	15 米，蓝色（带香蕉插头，H 型线轴）	WAPRZ015BUBBN
测试导线	30 米，红色（带香蕉插头，H 型线轴）	WAPRZ030REBBN
三相电网电缆	16 A 5P 插座	WAPRZZAS16P3F
软件	Sonel Reader	WAPROREADER
软件	Sonel Reports Plus	WAPROREPORTSPLUS
校准证书	带认证	-

EVSE-100电动汽车充电站分析仪规格

测量功能	测量范围	显示范围	分辨率	准确度 ±(% 测量值 + 字数)
电网参数测量
电压	0 V…500 V	0 V…500 V	0.1 V 起	2% 测量值 + 2 字起
频率	45.0…65.0 Hz	45.0…65.0 Hz	0.1 Hz	0.1% 测量值 + 1 字
故障回路阻抗
故障回路 Z L-PE、Z L-N、Z L-L	0.13 Ω…1999 Ω（符合 EN IEC 61557 标准）	0.00 Ω…1999 Ω	0.01 Ω 起	5% 测量值 + 3 字
剩余电流装置（RCD）模式下故障回路 Z L-PE	0.5 Ω…1999 Ω（符合 EN IEC 61557 标准）	0.00 Ω…1999 Ω	0.01 Ω 起	6% 测量值 + 5 字
剩余电流装置（RCD）参数测量
剩余电流装置（RCD）脱扣测试及脱扣时间测量（测试电流 0.5 IΔn、1 IΔn、2 IΔn、5 IΔn）
普通型及短延时型剩余电流装置（RCD）	0 ms…300 ms	0 ms…300 ms	1 ms	2% 测量值 + 2 字起
选择性剩余电流装置（RCD）	0 ms…500 ms	0 ms…500 ms	1 ms	2% 测量值 + 2 字起
6 mA 直流电动汽车剩余电流装置（EV RCD）及剩余电流监测器（RCM）	0 ms…10.0 s	0 ms…10.0 s	1 ms 起	2% 测量值 + 3 字
剩余电流装置（RCD）脱扣电流测量（测试电流 0.3 IΔn…2.0 IΔn）
正弦剩余电流（交流型）	3.0 mA…500 mA	3.0 mA…500 mA	0.1 mA 起	±5% IΔn
单向剩余电流及带 6 mA 直流偏置的单向剩余电流（A 型）	3.5 mA…420 mA	3.5 mA…420 mA	0.1 mA 起	±10% IΔn
直流剩余电流（B 型）	1.0 mA…600 mA	1.0 mA…600 mA	0.1 mA 起	6% IΔn 起
接地电阻
三极法	0.85 Ω…1999 Ω（符合 EN IEC 61557-5 标准）	0.00 Ω…1999 Ω	0.01 Ω 起	3% 测量值 + 5 字起
辅助电极电阻	0 Ω…1.99 kΩ	0 Ω…19.9 kΩ	1 Ω 起	5% (RS+RE+RH) + 8 字
绝缘电阻
测量电压 50 V	50 kΩ…49.9 MΩ（符合 EN IEC 61557-2 标准）	0 kΩ…49.9 MΩ	1 kΩ 起	5% 测量值 + 8 字
测量电压 100 V	100 kΩ…99.9 MΩ（符合 EN IEC 61557-2 标准）	0 kΩ…99.9 MΩ	1 kΩ 起	5% 测量值 + 8 字
测量电压 250 V	250 kΩ…199.9 MΩ（符合 EN IEC 61557-2 标准）	0 kΩ…199.9 MΩ	1 kΩ 起	5% 测量值 + 8 字
测量电压 500 V	500 kΩ…599.9 MΩ（符合 EN IEC 61557-2 标准）	0 kΩ…599.9 MΩ	1 kΩ 起	5% 测量值 + 8 字
测量电压 1000 V	1000 kΩ…599.9 MΩ（符合 EN IEC 61557-2 标准）	0 kΩ…599.9 MΩ	1 kΩ 起	8% 测量值 + 8 字
保护导体及等电位联结电阻
200 mA 电流测量保护导体及等电位联结电阻	0.12 Ω…400 Ω（符合 EN IEC 61557-4 标准）	0.00 Ω…400 Ω	0.01 Ω 起	2% 测量值 + 3 字
电动汽车电缆导线连续性测试（L1、L2、L3、N、PE、CP）	0.20 Ω…400 Ω（符合 EN IEC 61557-4 标准）	0.00 Ω…400 Ω	0.01 Ω 起	3% 测量值 + 5 字
相序指示	同向（正确）、反向（错误）；线电压（U L-L）：100 V…440 V（45 Hz…65 Hz）	-	-	-
编码电阻（RC）测量
电阻值（PP-PE）—— 输入接口 PEop 插座	0.32 Ω…6000 Ω（符合 EN IEC 61557-4 标准）	0.00 Ω…6000 Ω	0.01 Ω 起	3% 测量值 + 8 字
电阻值（PP-PE）—— 输出接口 PEpp 插座	0.32 Ω…6000 Ω（符合 EN IEC 61557-4 标准）	0.00 Ω…6000 Ω	0.01 Ω 起	3% 测量值 + 8 字

测量功能	测量范围	显示范围	分辨率	准确度 ±(% 测量值 + 字数)
连接确认回路（PP）参数模拟
开路（NC）	开路	开路	-	-
13 A	1500 Ω	1500 Ω	-	±2%
20 A	680 Ω	680 Ω	-	±2%
32 A	220 Ω	220 Ω	-	±2%
63 A	100 Ω	100 Ω	-	±2%
80 A	56 Ω	56 Ω	-	±3%
控制引导回路（CP）通信模拟
A 状态 —— 车辆未连接	开路	开路	-	-
B 状态 —— 车辆已连接，未充电	2740 Ω	2740 Ω	-	±1%
C 状态 —— 车辆已连接，无通风充电	882 Ω	882 Ω	-	±1%
D 状态 —— 车辆已连接，有通风充电	246 Ω	246 Ω	-	±1%
充电站（EVSE）诊断
电压（CP+、CP-）	-19.99 V…19.99 V	-19.99 V…19.99 V	0.01 V	1% 测量值 + 8 字
频率（f，PWM 信号）	950 Hz…1050 Hz	800 Hz…1200 Hz	1 Hz	±1 字
占空比（D，PWM 信号）	3%…97%	1.0%…99.0%	0.1%	±3 字
*大充电电流（IMAX）	0 A…80 A	0 A…80 A	1 A	-
输出故障（ERR OUT）模拟（ICCB、EVCS）
CPsh—— 控制引导回路（CP）与保护接地（PE）短路	0…3100 ms	0…3100 ms	1 ms	3% 测量值 + 3 字
Dsh—— 二极管短路	0…3100 ms	0…3100 ms	1 ms	3% 测量值 + 3 字
PEop—— 保护接地（PE）中断	0…1000 ms	0…1000 ms	1 ms	3% 测量值 + 3 字
输入故障（ERR IN）模拟（ICCB）
L/L1op——L/L1 相中断	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
L/L2op——L/L2 相中断	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
L/L3op——L/L3 相中断	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
Nop—— 中性线（N）中断	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
PEop—— 保护接地（PE）中断	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
L1↔PE——L1 相与保护接地（PE）接线互换	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
L2↔PE——L2 相与保护接地（PE）接线互换	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
L3↔PE——L3 相与保护接地（PE）接线互换	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
UEXT (PE)—— 保护接地（PE）线上电压	同充电站（EVSE）诊断	同充电站（EVSE）诊断	-	同充电站（EVSE）诊断
状态转换时间
A→C、B→C、A→D、B→D	0…3100 ms	0…3100 ms	1 ms	3% 测量值 + 3 字
C→A、C→B、D→A、D→B	0…1000 ms	0…1000 ms	1 ms	3% 测量值 + 3 字

注：m.v. = 测量值（measured value）

其他技术参数

技术参数	详情
显示类型	5 英寸 LCD 屏，分辨率 1280×720 像素
供电电源	电网供电：220…240 V / 380…415 V，50…60 Hz；充电电池：锂离子电池 7.2 V 9.8 Ah
安全及工作条件
测量类别（符合 EN IEC 61010-2-030 标准）	海拔 ≤2000 米：CAT III 300V；海拔 ≤3000 米：CAT II 300V
防护等级	开盖：IP20；闭盖：IP54
绝缘类型（符合 EN 61010-1 及 EN IEC 61557 标准）	双重绝缘
尺寸	429×328×236 mm
重量	8.7 kg
工作温度	-10…+45°C
存储温度	-20…+70°C
湿度	20…90%
标准温度	+23°C ±2°C
参考湿度	40%…60%
存储与通信
测量结果存储容量	9999 条记录
数据传输接口	USB、RJ-45、蓝牙、Wi-Fi
其他信息
质量标准（研发、设计与生产）	ISO 9001、ISO 14001、ISO 45001
电磁兼容性（EMC）要求（工业环境发射）（符合标准）	EN IEC 61326-1、EN IEC 61326-2-2
