美国Megger TTR300系列三相变压器匝数比测试仪由爱仪器仪表网代理，TTR300旨在测量变电站或制造环境中电力变压器、仪表变压器和配电变压器的变比。其坚固耐用的设计使这些仪器适用于各种恶劣环境。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
TTR00 系列三相变压器变比测试仪旨在测量变电站或制造环境中电力变压器、仪表变压器和配电变压器的变比。其坚固耐用的设计使这些仪器适用于各种恶劣环境。我们的测试线经过特殊设计，可在寒冷天气下保持所需的灵活性。
TTR300 系列是电力变压器制造商的理想选择。其独特的测试流程和存储功能使操作人员能够设置和测试复杂的三相变压器（带有多个分接开关和套管式电流互感器），所需时间仅为使用其他变比测试仪（TTR）的一小部分。该测试还包含各变比的合格 / 不合格限值。
TTR300 系列还能测量变压器原边与副边的相位偏差，可快速识别变压器中的问题，如局部匝间短路和铁芯故障。该测量功能还可用于验证各类电压互感器（PT）和电流互感器（CT）的相位误差。
TTR300 配备远程控制开关，支持单人操作测试，操作人员可快速测试带有有载分接开关（LTC）的变压器。

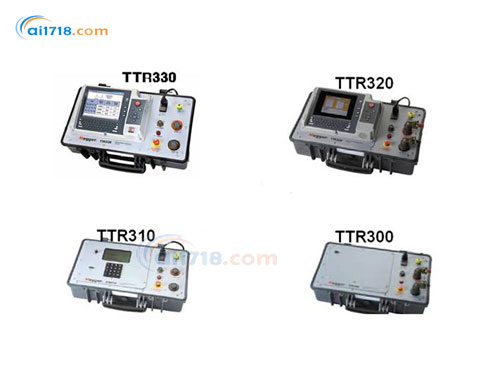

该系列包含以下三款仪器：
TTR310E
作为该系列中*受欢迎的型号，该仪器配备易读的半反半透式彩色显示屏，可在强光照射下清晰显示，同时提供仪器设置和测试操作的用户界面。该仪器随附 PowerDB LITE 软件应用程序。
TTR310E 能够存储测试结果，并将结果上传至电脑（通过 RS-232 串行端口、以太网或 USB）。
TTR310E 的部分功能包括：
全自动操作（可单机运行或远程控制）
内置存储功能，可将测试结果以开放式数据格式存储到内部存储器，通过 PowerDB LITE 软件可直接导入 Excel® 或转换为 XML 格式
TTR300
TTR300 设计为完全通过电脑远程控制，需运行随附的 PowerDB LITE 软件或 PowerDB（完整版）电脑应用程序。
TTR310
（注：文档中对 TTR310 描述简略，仅提及 “TTR310E - 带彩色显示屏的文本式设备”，推测其核心功能与 TTR310E 相近，此处以 TTR310E 详细参数为准）
TTR330A
TTR330A 具备与 TTR300 和 TTR310E 相同的功能，同时配备工业级 12 英寸触控控制器。其显示屏设计可在直射阳光下工作（亮度达 1600 尼特），所有组件的工作温度范围为 - 20°C 至 + 50°C。
TTR330A 新增的一项功能是 “安全关机”：在突发断电（无论意外或人为）时，可自动保存测试结果并正确关闭控制器。
内置的工业控制器还配备一台 2 英寸内置打印机（使用通用热敏纸），可用于打印任何关键测试结果，方便用户留存结果备份。
PowerDB LITE™验收与维护测试数据管理软件
使用 PowerDB LITE 软件可对仪器进行远程控制测试。通过这种远程控制方式操作变比测试仪（TTR），可带来以下优势：
采用红色高亮直观标记合格 / 不合格等问题
可从自定义设置菜单中快速调用变压器测试设置
可快速将测试结果下载至电脑，完成变压器测试报告
内置存储器
TTR 系列仪器均配备足够的内部存储器用于存储测试结果，具体存储容量因型号而异：
TTR310E：可在现场存储多达 200 组三相数据集，供后续调取。测试结果可下载至电脑，用于存档、分析、趋势分析和 / 或打印。
TTR330A：可在现场存储多达 100,000 组数据集，供后续调取。测试结果可通过内置 2 英寸打印机打印，也可后续下载至电脑，用于存档、分析和 / 或打印。
TTR330A三相变压器变比测试仪应用领域
TTR300 系列向变压器高压绕组施加电压，并*测量低压绕组产生的感应电压。除变比外，该系列仪器还能测量励磁电流、高压与低压绕组之间的相位角偏差以及变比百分比误差。
变压器变比
变压器变比是指高压绕组匝数与低压绕组匝数的比值。对于大多数三相电力变压器，实测变比与铭牌变比往往存在差异，因为需要诸如√3 等系数进行修正，才能使实测变比与铭牌变比匹配。TTR3XX 系列会自动应用该系数，使操作人员可直接将实测值与铭牌（或预期）变比进行比较。内置计算器可显示每个分接开关和每个绕组与铭牌值的百分比误差，无需借助电脑。
励磁电流
该变比测试仪（TTR）可*测量励磁电流（精度达 0.1mA），有助于了解变压器铁芯的状况。异常的环流或意外的铁芯接地会导致励磁电流增大，这是变压器存在问题的信号。
相位角偏差及其应用
相位角偏差（以度 / 分或弧度为单位显示）是指施加在高压绕组上的电压信号与从低压绕组提取的电压信号之间的相位关系。相位偏差与变比误差相结合，可作为一种低成本方法，在 “零负载” 条件下验证各类 PT 和 CT 的近似准确度等级。
变压器高压侧与低压侧之间的相位偏差通常非常小。然而，若变压器铁芯出现劣化或损坏，相位偏差会发生显著变化。三相变比测试仪（TTR）可测量这种相位关系，分辨率达 0.1 分（相当于 1/600 度），足以检测出潜在问题。
可选附件
测试线
下图所示的新型测试线具有通用性，可用于绕组电阻测试仪（MTO3XX 系列）或变比测试仪（TTR3XX 系列）。插图中所示的可扩展夹头可用于测试任何尺寸的变压器。
可选长度：9 米（30 英尺）、18 米（60 英尺）、30 米（100 英尺）
远程分接控制器
RTC-1 是一款手动操作的远程分接控制器，旨在为电力变压器常规测试期间控制有载分接开关（LTC）提供更高效的方法。使用该控制器无需在测试时靠近 LTC，也无需安排第二名人员操作 LTC，操作人员可专注于测试仪器。随附一根 30 英尺（9 米）的三芯电缆，操作人员可在靠近测试仪器的位置进行测试，并根据测试需要切换分接开关位置。
一机两用测试线（Two Instruments, One Set of Leads）
下图显示 MTO3XX 系列与 TTR3XX 系列可便捷地共用一套测试线。例如，用户可将测试线连接在变压器上，直接使用同一套测试线通过梅格（Megger）TTR3XX 系列仪器进行变比测试，无需多次上下梯子拆装测试线。
| 功能与优势 | TTR300 | TTR310E | TTR330A |
|---|---|---|---|
| 可远程控制 | 是（n） | 是（n） | 是（n） |
| 可在强干扰 / 高电压环境下工作 | 是（n） | 是（n） | 是（n） |
| 显示与铭牌值的百分比误差，带有合格 / 不合格限值 | 是（n） | 是（n） | 是（n） |
| 测量范围业内*宽（45000:1），精度*高（0.1%） | 是（n） | 是（n） | 是（n） |
| 允许操作人员输入变压器变比及其所有分接开关参数，分接开关超出允许限值时可立即提示，便于标记问题 | 是（n） | 是（n） | 是（n） |
| 配备 “远程测试” 开关，支持单人测试，可快速测试带有有载分接开关（LTC）的变压器 | 是（n） | 否（空） | 否（空） |
| 测量变压器原边与副边的相位偏差，快速识别变压器局部匝间短路、铁芯故障等问题；可用于验证 PT 和 CT 的相位误差 | 是（n） | 是（n） | 是（n） |
| 支持用户选择标准：ANSI、IEC 和澳大利亚标准；符合 IEC-61010 及 CSA、UL 等其他标准 | 是（n） | 是（n） | 是（n） |
| “快速测试” 模式可快速测定单相和三相变压器的变比 | 是（n） | 是（n） | 是（n） |
| 通过 PowerDB 软件测试时，具备自动矢量检测功能 | 是（n） | 是（n） | 是（n） |
| 通过 PowerDB 软件测试时，可根据 IEC61378 标准测试移相变压器和倾斜变压器 | 是（n） | 是（n） | 是（n） |
| 无需电脑即可打印测试结果 | 不适用（N/A） | 不适用（N/A） | 内置 2 英寸打印机（是） |
| PowerDB LITE 软件 | 是（n） | 是（n） | 是（n） |
| “PowerDB ONBOARD（内置 PowerDB）” 支持通过屏幕自定义测试表格操作仪器 | 否（空） | 否（空） | 是（n） |
| 通信端口 | - | - | - |
| 打印机接口 | 不适用（N/A） | 不适用（N/A） | 内置打印机（是） |
| 内部数据存储（数据集） | 不适用（N/A） | 200 组 | 100,000 组 |
| 外部存储设备 | 不适用（N/A） | USB（支持） | USB（支持） |
| 电脑接口 | RS-232 | RS-232、以太网 | 以太网 |
| 用户界面 - 显示器类型 | 不适用（N/A） | 5.7 英寸彩色 VGA | 12 英寸彩色触摸屏 |
| 屏幕显示内容 | 不适用（N/A） | 文本 | 测试表格 |
| 键盘 | 不适用（N/A） | 数字键盘 | 内置触摸键盘 |
TTR300系列订购信息
| 产品项（Item） | 产品编号（Cat. No.） | 产品项（Item） | 产品编号（Cat. No.） |
|---|---|---|---|
| 三相变比测试仪，远程控制型 | TTR300 | 可选附件（Optional Accessories） | - |
| 三相变比测试仪，单机 / 远程控制两用型 | TTR310E | 三相通用屏蔽测试线组（兼容 MTO3XX、MWA3XX 和 TTR3XX 系列仪器，*大电流 10A），含彩色编码开尔文夹 | - |
| 三相变比测试仪，带内置 PowerDB（PowerDB ONBOARD） | TTR330A | 三相通用测试线，9 米（30 英尺），高压（H）与低压（X） | 2008-30-KIT |
|
所有机型工作电压范围：108V-132V 或 207V-253V
|
- | 三相通用测试线，18 米（60 英尺），高压（H）与低压（X） | 2008-60-KIT |
| 随附附件 - 测试线背包 | 2012-180 | 三相通用测试线，30 米（100 英尺），高压（H）与低压（X） | 2008-100-KIT |
| （插头类型）含美国标准、Schuko CEE 7/7、BS1363、AS/NZ S3112:2004 标准插头 | 2009-874 | 三相通用测试线，9 米（30 英尺），高压（H） | 2008-113-30 |
| 接地线，15 英尺（4.6 米） | 4702-7 | 三相通用测试线，18 米（60 英尺），高压（H） | 2008-113-60 |
| 远程操作手持测试开关组件（仅适用于 TTR300） | 30915-220 | 三相通用测试线，18 米（60 英尺），低压（X） | 2008-114-60 |
| PowerDB LITE 软件 | - | 三相通用测试线，30 米（100 英尺），高压（H） | 2008-113-100 |
| 用于 TTR300 和 TTR310E 连接电脑的 RS232 电缆 | CA-RS232 | 三相通用测试线，30 米（100 英尺），低压（X） | 2008-114-100 |
| 用于 TTR330A、TTR310E 连接电脑的以太网电缆 | 36798 | 三相通用测试线延长线，10 米（33 英尺），低压（X） | 36486-7 |
| 用于 TTR330A 和 TTR330A-47 的以太网 CAT 5E/6 交叉适配器 | 90011-383 | 三相通用测试线延长线，10 米（33 英尺），高压（H） | 36486-8 |
| 变压器矢量电压图表集（适用于 ANSI、IEC 和 AS 标准，仅 TTR310E） | 35298 | 三相通用测试线延长线，10 米（33 英尺），高压（H）与低压（X） | 36486-9 |
| （变压器矢量电压图表集补充编号）35299、35300 | - | 注：2008-XXX 系列延长线仅兼容产品编号为 2008-XXX 的测试线 | - |
| 1:1 测试夹具（仪器自检用） | 2005-249 | 9 米（30 英尺）高压（H）延长线 | 2008-300-30X |
| USB 闪存盘（含用户指南、PowerDB Lite 软件及相关软件文档） | 1010-942 | 9 米（30 英尺）低压（X）延长线 | 2008-300-30X |
| 旧款 TTR（产品编号 550503）的可选替换测试线组 | - | 9 米（30 英尺）高压（H）延长线 + 9 米（30 英尺）低压（X）延长线套装 | 2008-30XKIT2 |
| 三相 “高压（H）” 测试线，30 英尺（9 米），带旧款 H 型连接器 | 2008-115-30 | 套管夹（6 个） | MC7144 |
| 三相 “低压（X）” 测试线，30 英尺（9 米），带旧款 X 型连接器 | 2008-116-30 | 运输箱（用于存放仪器、测试线及附件） | 2005-340 |
| - | - | TTR 校验箱 | 550555 |
| - | - | 降压变比标准器 | TRS1D |
| - | - | 降压 + 升压变比标准器 | TRS1PLUS |
| - | - | 手动操作远程分接控制器，型号 RTC-1，含快速指南及红 / 黑 / 白（共 3 个）鳄鱼夹 | 1007-502 |
| 输入电压 | 单相交流120&230±10%V 100VA |
| 可选择电池操作 | 可选用12V车载蓄电池和单相交流120或230V电源 |
| 激磁(输出)电压 | 8, 40, or 80 V有效值,自动或手动选择 |
| 激磁电流范围和精度 | 0 ～ 500 mA,精度±(2% +1 位数),3位数字显示 |
| 相位测量范围和精度 | ±90°,小数点一位为分,小数点两位为度,或弧度显示 |
| 精度 | ±3 |
| 变比测试范围和精度 |
8 V: 变比(0.8～2000)±0.1% 变比(2001 ～ 4000)±0.25% 变比(4001 ～8000)±0.35% 40 V: 变比(0.8 ～2000)±0.1% 变比(2001 ～ 4000)±0.15% 变比(4001 ～10,000)±0.3% 变比(10,001 ～ 25,000)±0.35% 80 V: 变比(0.8 to2000)±0.1% 变比(2001 to 4000)±0.15% 变比(4001 to10,000)±0.25% 变比(10,001 to 45,000)±0.30% |
| 测试结果 | 五位数字显示 |
| 打印接口 |
TTR300:无 TTR310: RS-232 TTR320: RS-232 TTR330: USB |
| 计算机接口 |
TTR300 and TTR310: RS-232 TTR320 and TTR330: 以太网 |
| 用户界面 |
TTR300: 无 TTR310:5.7吋黑白数字显示,数字小键盘输入 TTR320:5.7吋VGA彩色图像显示,标准键盘和导航键输入 TTR330:8.4吋VGA彩色试验格式显示,标准键盘和导航键输入 |
| 内部数据储存 |
TTR310: 存储200个数据 TTR320andTTR330:储存100000个数据 |
| 通讯及控制软件 |
PowerDB LITE和PowerDB(版本可选择) TTR330: 随机携带PowerDB |
| 相位关系符合 |
ANSI C57.12.70-1978 CEI/IEC 76-1:1993 出版物 616:1978 AS-2374, Part 4-1982 (澳大利亚标准) |
| 安全/电磁兼容/防震 | 符合 IEC-1010-1, CE and ASTM D999.75要求 |
|
|
Temperature Range温度 |
| 使用温度 | -5° C to 50° C |
| 储存温度 | -50° C to 60° C |
| 相对湿度 | 0 to 90% 不凝固 |
| 测试时间 | 8～20秒根据变压器的运作方式和类型 |
| 测试方式 | ANSI/IEEE C57.12.90 |
| 尺寸 | 216Hx546.1Wx330.2Dmm |
| 重量(不包括测试线) |
TTR300: 10.8kg TTR310: 10.4kg TTR320: 11.3kg TTR330: 12.7kg |
|
MEGGER TTR300系列三相变压器变比测试仪文档 |
|
-
