奥地利B2 HVA34-1、HVA34TD-1超低频耐压测试装置由爱仪器仪表网代理，本产品是真正紧凑便携的超低频试验装置，用于检测中压电缆的绝缘状态。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

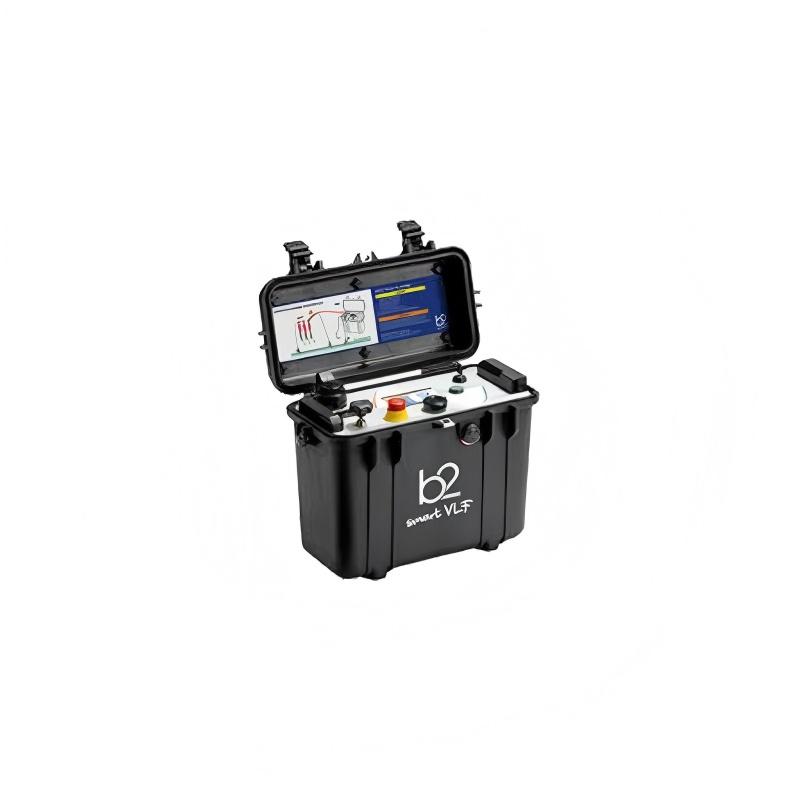

奥地利B2 HVA34-1、HVA34TD-1超低频耐压测试装置产品简介
HVA34-1 和 HVA34TD-1 是真正紧凑便携的超低频试验装置，用于检测中压电缆的绝缘状态。两款装置均可开展超低频、直流耐压试验，以及带护套故障定位功能的护套试验。为符合国际试验标准（如 IEEE 400.2-2013），HVA34TD-1 将小巧轻便的超低频试验装置与集成式介损诊断单元合二为一。
性能特点：结合体积、重量与输出负载来看，具备*性能表现。工作循环：无热限制！可连续不间断使用本试验装置。安全至上：配备两套独立放电装置（电子 + 机械放电），并集成 12kV 反向馈电保护系统（50/60Hz 工况下）。连接性：现场使用无需外接电脑，所有测试结果可后续通过 USB 或蓝牙导出，借助 b2 控制中心软件进一步分析并快速生成报告。
产品优势
小巧轻便
HVA 系列是目前市面体积*小、重量*轻的超低频耐压试验装置，广泛适用于现场作业场景。
无使用时间限制
超低频发生器采用连续工作设计，无任何热性能限制。
干式系统设计
试验装置采用无电弧触点结构，无需更换绝缘油，省去日常维护工作，近乎免维护。
IP67 防护等级（盖合状态下）
配备防水抗摔的高强度机箱，IP67 防护等级让额外运输箱成为多余。・纯正弦波输出电压（与负载无关）・可搭配护套故障定位仪实现护套故障*定位（定位仪为选配件）・高压测试线可轻松更换・蓝牙安全通信・4.3 英寸大尺寸彩色显示屏・可通过定制软件编辑可编程试验序列・可通过 U 盘从设备端导出测试报告
供货范围
| 产品 / 配件 | 规格 | 货号 | |
|---|---|---|---|
| HVA34-1 超低频高压试验装置 | - | SH5007 | |
| HVA34TD-1 超低频高压试验装置 | - | SH5008 | |
| 标配配件 | HVA34-1 | HVA34TD-1 | 货号 |
| 100kV 介损级 5 米 HVA45 高压测试线（MC14 接口） | 1 件 | 1 件 | GH0661 |
| 4 米 6mm² 透明接地引线（M6 接头 / 线夹） | 1 件 | 1 件 | GH0522 |
| 国标电源线（设备端 C13 接口） | 1 件 | 1 件 | XKEK0001 |
| 对应语言版 HVA 使用手册 | 1 件 | 1 件 | XDHV0004 |
| 多语言版 HVA 安全说明书 | 1 件 | 1 件 | DHV1440 |
| 100 米蓝牙 USB 适配器 | 1 件 | 1 件 | KDG0013 |
| 第二代 HVA 数据存储设备（含电脑软件） | 1 件 | 1 件 | GZD5028 |
| 备用开机钥匙 | 1 件 | 1 件 | KEC0007 |
| HVA45 配件包 | 1 件 | 1 件 | VKR0045 |
| 4mm 插片式 HVA 测试线外部屏蔽件 | - | 2 件 | KEK0126 |
| 1.5 米黑色 4mm 测试线（MFK15-1-150） | - | 1 件 | KEK0127 |
| 32A 黑色 4mm 插孔海豚夹 | - | 2 件 | KES0021 |
| HVA 被测设备屏蔽连接线 | - | 2 件 | KMSO0064 |
| 电晕屏蔽罩（*小间隙距离 = 10mm） | - | 2 件 | KMD0081 |
| 电晕屏蔽罩用 MC14 插座连接件 | - | 1 件 | KES0209 |
奥地利B2 HVA34-1、HVA34TD-1超低频耐压测试装置技术参数
输出特性
| 项目 | 类型 | 参数 |
|---|---|---|
| 输出电压 | 超低频正弦波 | 0~24kV 有效值 / 0~34kV 峰值 |
| 直流 | -34kV~34kV | |
| 超低频方波 | 0~34kV | |
| 护套试验 | 0~15kV（负极性） | |
| 电压设定分辨率 | - | 0.1kV |
| 交流频率范围 | - | 0.01Hz~0.1Hz |
| 频率设定分辨率 | - | 0.01Hz |
| 输出电流 | 交流 | 有效值*大 30mA |
| 直流 | *大 45mA | |
| 护套试验跳闸电流 | - | 0.1~10mA |
| 护套故障定位输出电流 | - | *大 25mA |
| 工作循环 | - | 连续工作，无使用时间的热限制 |
| 试验类型 | 具体项目 |
|---|---|
| 超低频耐压试验 | |
| 超低频介损试验 —— 仅 HVA34TD-1 支持 | |
| 监控耐压试验 —— 仅 HVA34TD-1 支持 | |
| 直流耐压试验 | |
| 护套试验 | |
| 护套故障定位（脉冲 / 周期：1:3/4s、1:5/4s、1:5/6s、1:9/6s，护套故障定位仪不含在供货范围内） | |
| 真空瓶试验 |
| 试验模式 | 手动模式、自动试验序列（用户可自定义） |
|---|---|
| 电弧管理模式 | 电弧续燃模式 电弧跳闸模式 |
| 标准合规性 | 超低频耐压试验符合 IEEE 400.2、德国 DIN VDE 0276-620（欧洲 CENELEC HD 620 S2）、DIN VDE 0276-621（欧洲 CENELEC HD 621 S1）标准 交流及护套试验符合 IEC 60502-2 / IEC 60229 标准 |
高压试验（续）
| 测量项目 | 类型 | 参数 |
|---|---|---|
| 输出电压测量范围 | 交流真有效值 | - |
| *大显示值 | 38kV 有效值 | |
| 分辨率 | 0.1kV 有效值 | |
| 精度 | ±0.1kV 有效值 ± 读数的 1% | |
| 直流 | - | |
| *大显示值 | 55kV | |
| 分辨率 | 0.1kV | |
| 精度 | ±0.1kV ± 读数的 1% | |
| 输出电流测量范围 | 交流真有效值 | *大显示值 69mA 有效值 |
| 分辨率 | 0.1/1/10/100μA 有效值 | |
| 精度 | ±1μA 有效值 ± 读数的 1% | |
| 直流 | - | |
| *大 / *小显示值 | ±98mA | |
| 分辨率 | 0.1/1/10/100μA | |
| 精度 | ±1μA ± 读数的 1% | |
| 介损（仅 HVA34TD-1） | 负载 10nF~10μF | 介损范围 0.1~999×10⁻³ 分辨率：单次测量 0.1×10⁻³ / 平均值 0.01×10⁻³ 精度 ±0.1×10⁻³ |
| 负载 1nF~10nF | 介损范围 0.1~999×10⁻³ 分辨率：单次测量 0.1×10⁻³ / 平均值 0.01×10⁻³
|
|
| 电阻 | - | 测量范围 0.1MΩ~5GΩ 分辨率 0.1/1/10/100MΩ 典型精度 ±10% |
| 电容 | - | 测量范围 0~30μF 分辨率 0.01/0.1/1nF、0.01/0.1μF 典型精度 ±20% |
| 闪络电压 | - | 覆盖全输出电压范围 |
计量参数
其他特性
| 项目 | 参数 |
|---|---|
| 交流供电 | 100~240V，50/60Hz，1200VA |
| 产品安全 | 反向馈电保护：50/60Hz 工况下 12kV 双放电装置（DDD）：集成电子 + 机械放电装置 |
| 环境条件 | 工作温度：-20~+55℃ 存储温度：-25~+70℃ 湿度：5%~85%，无凝露 |
| 数据传输 | USB A 型接口、蓝牙 |
| 报告管理 | 内置存储：*多存储 50 份报告、50 个试验序列 U 盘存储：容量取决于 U 盘本身 |
| 电脑软件 | 标配 b2 控制中心软件 |
| 外形尺寸（长 × 宽 × 高） | 500×305×457 毫米（19.68×12.0×18.0 英寸） |
| 重量 | 39 千克 / 86 磅 |
-
