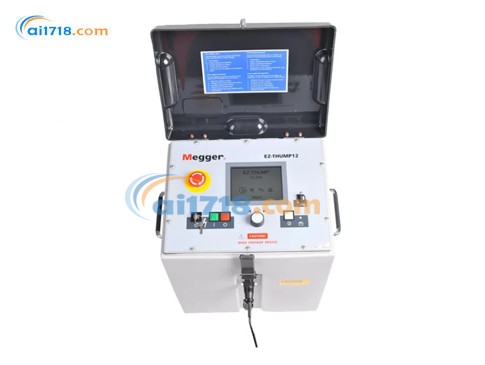

EZ-THUMP 12

EZ-Thump 12kV便携式电缆故障测试系统产品描述

EZ-THUMP 12kV 型号是一款紧凑轻便、电池和交流电源操作的便携式电缆故障定位系统。其设计用于快速、有效、准确和安全的故障定位操作，大幅减少系统客户停电时间。
由于其便携式和坚固的外壳，它非常适合中压电缆的所有典型故障定位操作。
12kV 型号通常作为 “卫星” 故障定位概念的一部分，适用于故障频率较低、操作简单、重量轻和经济性重要的偏远地区，或难以到达的市中心区域。

该设备通常无需调整，通过独特且易于操作的 E-TRAY GUI 和旋转控制旋钮进行操作。它会自动引导用户完成整个故障定位过程，从耐压测试开始，随后进行预定位和*定位步骤。在这三个步骤中，测试数据将被存储，用于在复杂的故障定位情况下解释结果，并为用户提供下一步操作建议。

EZ-Thump 12kV便携式电缆故障测试系统功能特点

TDR 方法预定位极低电阻电缆故障，可相到相、相到中性或通过线对比较
电弧反射法（ARM®）预定位高电阻闪络故障，采用多重触发技术实现*佳故障捕获
单级 500 焦耳浪涌发生器，用于*定位高达 12kV 的高电阻故障
直流测试用于击穿检测
绝缘电阻测量
护套测试和护套故障定位

紧凑、轻便、一体化、坚固的便携式电缆故障定位系统
电池和交流电源操作；现场可更换电池
自动检测电缆末端、故障定位和分段（特定市场可选）
单级电容浪涌放电：12kV 时 500J
0-12kV 高压直流测试，显示绝缘电阻
F-OHM 安全功能确保安全接地
7 英寸高亮度彩色显示屏，适合户外观看
采用多重触发技术（MULTISHOT Technology）的 ARM® 预定位高电阻 / 闪络故障，实现*佳故障捕获
高电阻故障*定位
护套测试和护套故障定位

EZ-Thump 12kV便携式电缆故障测试系统应用场景
绝缘强度测试：用于测试电缆或护套绝缘层的绝缘强度；若测试失败，可进一步确定击穿电压。测试时，会向被测电缆施加*高 12 kV 的测试电压（护套测试电压通常限制在 5 kV 以内），并显示电阻值。
故障预定位：
若故障类型为高阻 / 闪络故障，可采用 ARM® 技术对任意同心中性线型中压电缆进行故障预定位。在 ARM® 技术中，闪络电弧会形成一个临时的 “跳线” 连接至中性线接地端。在此状态下，通过多脉冲时域反射法（Multishot TDR）测量，可将故障点视为近似短路故障，从而在故障位置产生负反射信号，实现定位。
若屏蔽电缆的故障类型为极低阻 / 非闪络故障，可采用时域反射法（TDR）进行预定位。
故障*定位：对于典型的高阻 / 闪络故障，采用 “雷电法”（Thunder & Lightning）实现*定位。该方法需使用 500 焦耳浪涌发生器（俗称 “雷击器”）和音波 / 电磁接收器（如 Megger Digiphone 2）配合操作。

EZ-Thump 12kV订购信息

型号 EZT12V3-		YY	T9
电缆长度选择	15 英尺（4.5 米）标准电缆	15
	50 英尺（15 米）定制电缆	50
软件选装件	分段测试软件（HDW 专利 US 6,683,459 B2）		S
固定式推车选装件	配备坚固不锈钢框架、伸缩手柄和充气轮胎的专用固定式推车			WK
无安全钥匙开关交付（请确认是否符合当地安全法规）	选装件				P

强制端子套件（二选一）	型号
北美地区（美国、加拿大、墨西哥）端子套件：带 T9 MC 接口的高压和高压返回热线夹，以及安全 / 接地热线夹	1015-525-US
其他所有*端子套件：高压 10 毫米母头 MC、高压返回 10 毫米公头 MC、带 T9 MC 接口的电池夹、安全接地 C 型夹	1015-526-AOC
可选配件	型号
T9 型 15 kV 弯式 10 毫米公头 MC 连接器	1013-514
T9 型 25 kV 弯式 10 毫米公头 MC 连接器	1013-515
T9 型 35 kV 弯式 10 毫米公头 MC 铜连接器	1013-516
T9 型 35 kV 弯式 10 毫米公头 MC 弹性体连接器	1013-517
远程紧急停止箱	2010012
远程紧急停止箱连接电缆（若选择上述远程急停箱，则需选配此电缆）	890024896

EZ-Thump 12kV便携式电缆故障测试系统产品规格

项目	参数详情
测试输出	- 电压：0–12kV DC - 电流：12mA - 功能：绝缘电阻显示
预定位（TDR）	- 测试方式：相到相、相到中性，支持*多 256 对线对比 - 范围：≤170,000 英尺（52km） - 采样率：100MHz - 分辨率：2.5 英尺 @250 英尺 /µs 或 0.8 米 @80 米 /µs
电弧反射（ARM®）	- 电压范围：0–12kV - 技术：多重触发（Multishot）
*定位（浪涌）	- 电压：0–12kV - 能量：500J - 脉冲序列：5–10 秒或单次触发
显示屏	- 尺寸：7 英寸（17.78cm） - 类型：HiBrite TFT 彩色 LCD - 分辨率：1280×800 像素
内存	存储 100 条测试轨迹
接口	USB 端口
随附电缆	- 15 英尺（4.5 米）高压屏蔽电缆 - 15 英尺（4.5 米）安全接地线 - 6 英尺（1.8 米）交流电源线（美 / 欧 / 英插头）
终端接口	- 标准：T9 高压接口（10mm 母 MC 高压输出，10mm 公 MC 高压返回） - 强制终端套件： ▶ 北美：1015-525-US（绝缘杆操作） ▶ 其他*：1015-526-AOC（手动操作）
电源	- 电池：内部 24V 镍氢电池（5AH），支持 30–60 分钟浪涌操作，充电时间约 3 小时 - 交流：100–230VAC，50/60Hz，支持边充边用
安全特性	- 紧急停止按钮 - 钥匙开关互锁（可选无锁版） - F-OHM 安全连接检测
环境规格	- 工作温度：-20°C 至 + 50°C（-4°F 至 122°F） - 存储温度：-25°C 至 + 70°C（-12°F 至 160°F） - IP 等级：IP53（顶部打开时）
重量 / 尺寸	- 重量：71 磅（32kg） - 尺寸：14×11×25 英寸（35.5×28×64cm，含顶部电缆袋）
