奥地利BAUR Syscompact 400 portable-爱仪器仪表网

奥地利BAUR Syscompact 400 portable电缆故障定位仪由爱仪器仪表网代理，本产品专为电缆故障的预定位和*定位设计的便携式系统，无需*车载安装，方便移动作业。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

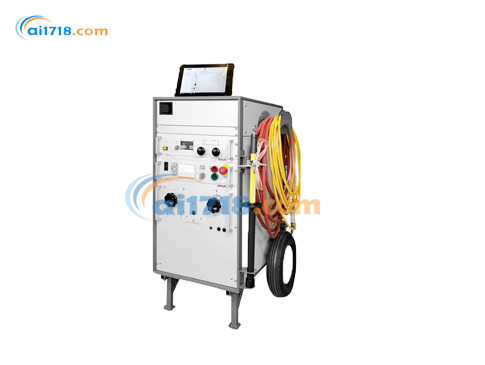

Syscompact 400 便携式 BAUR 电缆故障定位系统

新增功能：可借助 BAUR App BUI-F 通过平板电脑进行操作

功能

预定位
- TDR（时域反射法）：脉冲反射法
- “阶跃” TDR（Step TDR）：阶跃反射法
- SIM/MIM（二次 / 多路脉冲检测法）：采用冲击电压或 DC 模式的二次 / 多路脉冲检测法
- ICM（冲击电流法）：冲击电流法
- Decay（衰变法）：衰变法（选项）
*定位：需配备 BAUR *定位系统 protrac®
- 声磁*定位：利用声波和磁场进行*故障定位
- 跨步电压法：用于*定位电缆护套故障
直流电压测试：*高可进行 32kV 的直流电压测试

Syscompact 400 portable电缆故障定位仪产品特征

冲击能量：标准冲击能量*高可达 1,100J，可选配*高 2,050J 的冲击能量
便携性：专为电缆故障的预定位和*定位设计的便携式系统，无需*车载安装，方便移动作业
操作便捷：测量控制可通过以下设备实现
- 安装 BAUR App BUI-F 的平板电脑
- 安装 BAUR 软件 4 的笔记本电脑
安全性高：保障使用过程中的安全性
性能强大：配备性能强大的冲击电压发生器
成熟方法：采用成熟的电缆故障预定位方法，测量快速、可靠
显示优化：根据电缆长度进行增益调节，以便更好地显示远程声磁信号
WLAN 控制：通过 WLAN 控制 TDR 测量，提升操作便捷性
带电测量：集成式隔离滤波器 CAT IV/600V，支持在带电电缆上进行 TDR 测量

Syscompact 400 portable电缆故障定位仪供货范围

BAUR 电缆故障定位系统 Syscompact 400
- 脉冲反射测试仪 IRG 400
- SIM/MIM 耦合单元 SA 32
- 冲击电压发生器 SSG 1100
- 适用于 ICM 的电感耦合 SK 1D
- Syscompact 400 的 19“机架，高 21 机架单元（933.45mm），深 700mm，包括重载滚轮和手柄，以及平板电脑或笔记本电脑的 19“抽屉
- 10m 高压连接电缆
- 10m 接地电缆，带有接地鳄鱼钳
- 10m 电源连接电缆
控制设备：安装 BAUR App BUI-F 的平板电脑或安装 BAUR 软件 4 的笔记本电脑
其他配件
- IRG 连接电缆，三相，10m
- 接地杆 GR 40
- 使用说明书

BAUR 软件 4 的可选软件功能

地图集成：可应要求提供地图集成功能
GIS 接口：提供地理信息系统（GIS）接口

Syscompact 400 portable配件和选项

电源相关
- 240V 电源改装套件（适用于 SSG 1100 ）
- 240V 电源改装套件（适用于 SSG 1500 / SSG 2100 ）
- 110/230V，1.5kVA 外部自耦变压器（适用于 SSG 1100 ）
- 110/230V，3.0kVA 外部自耦变压器（适用于 SSG 1500 / SSG 2100 ）
- 127/230V，3.0kVA 外部自耦变压器（适用于 SSG 1500 / SSG 2100 ）
冲击电压发生器
- 冲击电压发生器 SSG 1500（替代 SSG 1100 ）
- 冲击电压发生器 SSG 2100（替代 SSG 1100 ）
定位系统及配件
- *定位系统 protrac®，“声磁” 套件
- 放电和接地杆 GDR 40 - 250
- 25m 高压连接电缆（带高压同轴连接插座）
- 50m 高压连接电缆（带高压同轴连接插座）
- TDR 连接电缆 CAT IV/600V，三相，25m，盘绕在手动电缆卷筒上
- TDR 连接电缆 CAT IV/600V，三相，50m，盘绕在手动电缆卷筒上

Syscompact 400 portable电缆故障定位仪技术数据

设备	参数	详情
脉冲反射测试仪 IRG 400	测量方法（选项）	TDR 脉冲反射法（支持单相和三相测量） “阶跃” TDR（Step TDR，支持单相和三相测量） SIM/MIM 二次 / 多路脉冲检测法 ICM 冲击电流法 Decay 衰变法
	*高耐压	400V，50/60Hz
	测量类别	CAT IV/600V（搭配可选的 TDR 连接电缆，*高 CAT IV/600V ）
	输出阻抗	30Ω - 2kΩ
	输入信号增益	动态范围 101dB（-63 至 +38dB）
	显示范围	10m - 1000km
	*度	0.1%（基于测量结果）
	采样率	400MHz
	分辨率	0.1m（当 v/2 = 80m/µs 时）
	传播速度（v/2）	20 - 150m/µs，可调
	控制方式	通过安装 BAUR App BUI-F 的平板电脑通过安装 BAUR 软件 4 的笔记本电脑
冲击电压发生器	冲击电压范围	0 - 8kV、0 - 16kV、0 - 32kV
	冲击能量 - 标准	1,100J
	冲击能量 - SSG 1500 选项	1,540J
	冲击能量 - SSG 2100 选项	2,050J
	脉冲序列	10 或 20 次冲击 / 分钟，单次冲击 SSG 1500 选项：20 或 30 次冲击 / 分钟，单次冲击
	直流电压	0 - 32kV
	*大输出电流（烧穿）	DC 560mA（0 - 8kV） SSG 1500/SSG 2100 选项：DC 850mA（0 - 8kV）
系统	电源（选项）	220 - 230V，50/60Hz 110 - 120V，50/60Hz（配备外部自耦变压器） 240V，50/60Hz（配备电源改装套件）
	环境温度（运行）	-10 至 +50°C
	储藏温度	-20 至 +60°C
	尺寸（宽 x 高 x 深）	配有重载滚轮约 775x1185x935mm
	重量	140kg 起（取决于装备情况）
	防护等级	IP22
	安全和电磁兼容性（EMC）	符合 CE 标准，符合低电压指令（2014/35/EC）、电磁兼容性指令（2014/30/EC）、环境影响 EN 60068 - 2 和后续版本
