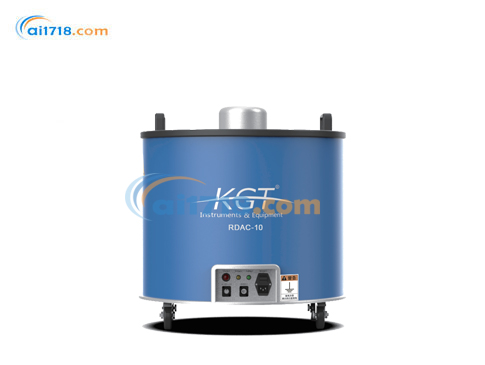

北京康高特 RDAC-10轻便型电缆振荡波局部放电测试系统产品简介
RDAC-10 型振荡波是北京康高特仪器设备有限公司自主研发的电缆评估系统。该产品结构紧凑，将直流高压输出、无晕电抗、局放同步测量单元集于一体，体积小巧，易于搬运，特别适用于地下室、开关柜间等空间有限的场所进行检测试验。
RDAC-10 型振荡波设备功能强大，可对电缆进行耐压试验、故障定位、局放诊断、介损检测等多种评估，为电力工作人员提供可靠的决策依据，帮助其更好地管理电缆资产。
用于电力电缆的交接试验：排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的安全可靠性。
用于电力电缆的预试试验：确认电缆终端头和中间接头在维修安装后的质量。
运行电缆的状态诊断：通过对电力电缆的局放和介质损耗进行测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学地安排检修，检测电缆的各种局部缺陷并对其进行准确定位，保障电缆的运行效率和可靠性。
产品特点
轻巧便捷：设备仅有50kg，体积为590mmX450mmX390mm，是上同类产品的一半，便于搬运、试验，尤其适合电缆测试的多种复杂环境。
功能强大：*高电压输出30kV,*大输出电流达到12mA,可以快速完成6-10kV电压等级电缆的局部放电测试。
安全性高：设备无高压裸露，且具有完备的、安全的接地系统，保证测试人员的工作安全。
被测物
6-10kV电缆
■电网 ■地铁 ■铁路 ■核电 ■水电 ■风电 ■光伏 ■电力检测公司 ■生产制作企业
配置清单
■10kV 振荡波前台检测单元■笔记本电脑
■急停开关
■校准仪
■高压连接电缆■数据通讯线■电源线
■放电杆
■接地线
■软件锁
■测试软件
■分析软件
北京康高特 RDAC-10轻便型电缆振荡波局部放电测试系统技术参数
| 功能选项 | 参数说明 |
|---|---|
| 低阻尼振荡电源 | 峰值电压≥30KV 有效值≥21.2KV 振荡电流≥70A |
| 测试电压频率 | 50Hz~800Hz |
| 电缆充电时间 | 小于 8s |
| 电缆电容 | 0.05 μF~4 μF |
| 局部放电等级测试范围 | 50pC~200nc |
| 局部放电定位带宽 | 150kHz~45MHz 可自动选择带宽 |
| 局部定位精度 | 0.1m |
| 电子开关种类 | IGBT |
| 高压充电电流 | 12mA |
| 介损角 tan δ 测试 | 0.1%~5%，自动测量 |
| 仪器总重量 | 50kg |
| 校准仪 | 档位: 1pC-200nc 上升沿时间：不大于 30ns 脉冲幅值精度: 2%/5% 脉冲频率: 100Hz/200Hz 校准电容: 100pF/1nF 供电电源: 4 节 1.5V 电池 仪器重量: 600g |
-
