德国NARDA(纳达) EHP-50F低频电磁辐射分析仪由爱仪器仪表网代理，本产品是低频场强测量仪，设计紧凑，同时配有电场和磁场传感器进行三维全向测量。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：
•EHP-50F 是低频场强测量仪，设计紧凑，同时配有电场和磁场传感器进行三维全向测量
•因此，它可以对电场和磁场进行选频测量和无方向性测量，并且具有高精度和动态范围大的特点

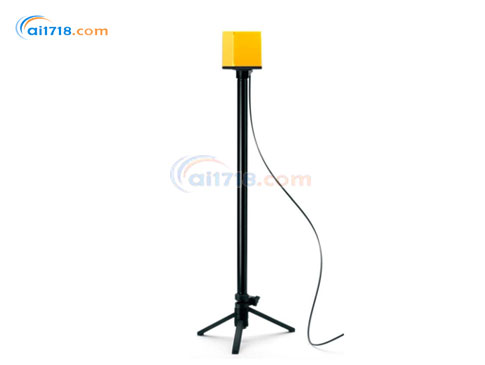

•EHP-50F 内置三脚架安装接口，支持光纤远控操作，因此可以将其放置在*佳的测量位置而不受测试人员本身的影响，从而不会对测量结果造成偏差
•远控操作可使用基于 Windows®的 PC 软件或 Narda NBM-550 主机
•在独立工作模式下，EHP-50F 可以实现长时间全自动地测量，如 24小时全天测量，并存储测量结果

产品特点：
•*测量电场和磁场强度
•频率范围 1 Hz - 400 kHz ，高动态范围
•FFT 分析支持三维全向的选频测量和宽频测量
•符合 ICNIRP 2010, ICNIRP 1998 和EMF Directive 2013/35/EU 标准的计权峰值测量模式
•时域测量方式可准确获取信号的频率构成
•光纤接口远控，测量结果不受外界干扰
•内置数据记录器，支持长达 24 小时的长时间自动测量
•控制和显示可使用 PC 或或 NBM-550 宽频测量仪

产品应用：
•在我们生活的环境中有很多低频场强存在，只要有电能产生、传输、使用的地方都会产生低频电场，例如家里、工作场所、疗设备等，甚至室外的高压传输线也会产生电场。哪里有高电流哪里*有磁场，哪里有高电压哪里*有电场。而完全避免电场的影响几乎是不可能的，重要的是要了解它们对我们的影响并且通过一定的手段减小电场的影响

低频场强多发领域：
•供电站与变压器
•高压线
•电动装置及铁路
•焊接、回火及熔炼工业设备
•镀锌设备及氯化生产
•疗设备，MRT

固定限值保护
•针对工人暴露于物理因素 (电磁场) 下而导致的风险，欧盟制定了相应的标准“EMF Directive 2013/35/EU”，其中规定了欧盟的每个公司都必须对所有工作场所的场强暴露进行风险评估。此外，规定了强制性的*低场强限值，并要求*迟于 2016 年中期达到要求。
•国际标准化组织如 WHO、 ICNIRP、 IEC、 IEEE、 CENELEC 以及各个*的有关部门多年来一直致力于建立辐射保护机制，规定并不断更新限值, 同时针对不同的产品也制定了相应的标准。高频和低频场强的短期影响是毋庸置疑的，上所有的公共场所和职业环境都规定了相应的场强限值，然而仅仅规定限值本身是无法可靠保护人们安全的，必须使用经过校准的测量仪表进行测试验证

FFT 频谱分析
•低频范围的电磁场限值与频率有很大关系，因此，宽带的测量方法往往不能准确地对信号进行评估，而频谱分析方式可以获取信号的完整频率构成信息。
•EHP-50F 采用的 FFT 分析功能强大，频率范围覆盖 1 Hz - 400kHz。低频信号通过窄的分辨带宽和较高的频率分辨率进行捕获；较高的频率可以采用较宽的分辨率，这样可以实现较快的测量。
•电场和磁场的频谱测量在各个轴向同时进行，并给出在同一时刻记录的频率范围的宽带测量值。

计权峰值测量模式（WPM ）
•实际中遇到的各种各样的场强信号越来越复杂，例如在电阻焊接时的电流脉冲。而即使对于这种脉冲信号，计权峰值测量模式也可以*地测量，并且在测量时会考虑不同频率分量的相位影响。这种方式可以大大节省用户的工作量，因为用户只需要选择相应的标准即可，仪表可以直接给出相对于限值的百分比结果。
•基于 ICNIRP 2010 和 IEC 61786-2 标准要求，EHP-50F 采用了时域卷积的计权峰值评估方式。测量范围覆盖 1 Hz - 400 kHz，并可以给出测量结果随时间变化的曲线图

EHP-50F 控制
NBM-550 控制测量
•EHP-50F 所有的测量功能都可以通过 NBM-550 远程连接控制实现，EHP 与 NBM-550 采用光纤（POF 双工）方式进行连接，NBM 用于显示 EHP 传输的测量结果。对于比较恶劣的环境和强日光环境，NBM 相较于 PC 远控更有优势。测量数据保存在 NBM 中，并可利用 NBM-TSPC 软件进行评估和管理。除了测量低频场强，这种解决方案对于需要测量射频场强的用户来说也是一种理想的选择

单机工作模式
•长时间测量的理想工作模式，支持长达 24 小时的自动测量和结果记录，不需要额外的电源供电。使用软件进行预先配置，可以测量宽频带或频谱（E 或 H）中出现的*大场强值。采用这种方式，每分钟会有两个测量值自动保存到数据记录器中，便于后期读出和评估

PC 控制测量
•通过光纤连接可以使用基于 Windows 的 PC 软件 EHP50-TS 控制EHP-50F 进行操作测量，这种模式是实验室测量和详细展示结果频谱的理想选择。与 NBM 控制测量方式相比，EHP50-TS 软件还提供了其他的测量特性，例如：
三维频谱图/瀑布图显示
各向同性频谱和 X, Y, Z 轴单独显示
电场和磁场同时测量
电信号测量（通过辅助输入接口）

测量原理		· 基于 FFT 频域测量（1024 点 FFT 计算） · STD（Shaped Time Domain）测量模式，利用峰值检波器进行计权峰值测量
传感器		· 正交线圈用于磁场测量（传感器类型 35 cm 2 ） · 正交电极板用于电场测量（传感器类型 50 cm 2 ）
特性和功能
EHP-50F控制		连接 NBM-550	PC 软件 EHP50-TS 远程控制	单机工作，无显示
测量功能	频谱分析带标记估计功能	频谱，全向标准，全向（频谱与标准相关，以百分比显示）	频谱，全向和X，Y，Z 标准，全向和X，Y，Z （频谱与标准相关，以百分比显示）三维频谱	-
	高峰值（大频谱）	全向和 X，Y，Z		全向； *大 6 Hz … 100 kHz（Span 0.5/1/2/10/100kHz）
	宽带
	计权峰值	全向和X，Y，Z 带有随时间变化曲线图		-
符合 IEC 61786-2（时域）的计权峰值，可选标准		EMF Directive 2013/35/EU, Limbs Action Levels EMF Directive 2013/35/EU, High Action Levels EMF Directive 2013/35/EU, Low Action Levels ICNIRP 2010 Occupational ICNIRP 2010 General Public ICNIRP 1998 Occupational ICNIRP 1998 General Public		-
其他的可选标准，作为限值曲线显示或与标准相关的频谱（用户可添加多种标准）		GB8702 General Public BGV B11 Area 2h/d BGV B11 Area 2 BGV B11 Area 1		-
		Safety Code 6 1999 RF Work Safety Code 6 1999 Gen Pub	IEC C95.6-2002 Gen. Public IEC C95.6-2002 Occupation
数据记录-自动保存	频谱	-	三维频谱或每个频谱单独保存为文本文件	-
	*高峰值或宽带	定时保存存储间隔 1 s - 6 min 电池工作时间 > 9 h	-	存储间隔 30/ 60 s 电池工作时间 24 h
PC 软件		“NBM-TS” 评估、报表和输出	“EHP50-TS” 测量、评估及保存到文件	“EHP50 Logger” 配置、读数及保存到文件
结果类型/采样	频谱分析和标准	实时值（采样）平均值 *大保持		-
	*高峰值或宽带			实时值（采样） RMS/线性值/中间值平均值
	计权峰值（随时间变化曲线）	200 个结果，循环存储时长 100 s - 2000 s	200 个结果，循环存储时长100 s - 1000 s	-
平均算法		移动 RMS平均4/8/16 或 32个结果平均	移动 RMS平均时间 30 s - 30 min	RMS，线性值和中间值所有结果参与运算
辅助测试接口		单通道输入，用于分析 30 nV - 1 V 的电信号测量需要使用 PC 软件 EHP50-TS 进行控制同轴插孔类型 MMCX，输入阻抗 1 kΩ
数据接口		连接 NBM-550 主机或 PC 软件进行测量控制塑料光纤（POF）接口，双工 2 x 1000 µm RP-02，波特率 38400，长度达 40 m 注: 不支持用户特殊要求的远控操作

频率
所有测量功能（计权峰值测量除外）	范围（SPAN ）	起始频率（Fstart ）	终止频率（Fstop ）	分辨率（Resolution ）	RBW
	400 kHz a)	4800 Hz	400 kHz	976.56 Hz	3600 Hz
	100 kHz	1200 Hz	100 kHz	244.14 Hz	900 Hz
	10 kHz	120 Hz	10 kHz	24.414 Hz	90 Hz
	2 kHz	24 Hz	2 kHz	4.8828 Hz	18 Hz
	1 kHz	12 Hz	1 kHz	2.4414 Hz	9 Hz
	500 Hz	6 Hz	500 Hz	1.2207 Hz	4.5 Hz
	200 Hz a)	2.4 Hz	200 Hz	0.48828 Hz	1.8 Hz
	100 Hz a)	1 Hz	100 Hz	0.24414 Hz	0.9 Hz
计权峰值模式	1 Hz - 400 kHz

测量场强 b)		电场	磁场
测量范围（手动选择）	低场强范围	5 mV/m - 1 kV/m	0.3 nT - 100 μΤ
	高场强范围	500 mV/m - 100 kV/m	30 nT - 10 mT
过载限值		200 kV/m	20 mT
动态范围		106 dB	110 dB
显示分辨率（NBM-550）	低场强范围	4 digits， ≥ 1 mV/m	4 digits， ≥ 0.1 nT
	高场强范围	4 digits， ≥ 0.1 V/m	4 digits， ≥ 0.1 µT
显示平均噪声电平（DANL）（f ≥ 50 Hz，SPAN ≤ 1 kHz）		5 mV/m（全向） 3 mV/m （单向）	0.3 nT（全向） 0.2 nT（单向）
电场/磁场抗扰度		< 10 V/m @ 1 mT （磁场）	< 0.2 µT @ 20 kV/m（电场）
不确定度b)		电场	磁场
扩展的测量不确定度c)		±9 %（典型值 ±5 %） @ 40 Hz - 100 kHz， ≥ 1 V/m	±5.6 %（典型值 ±3 %） @ 40 Hz - 100 kHz， ≥ 200 nT
平坦度 @ 100 V/m， 2 μΤ	5 Hz - 40 Hz 40 Hz - 100 kHz 100 kHz - 400 kHz	±0.35 dB （5 Hz - 400 kHz）	±0.7 dB] ±0.35 dB ±0.7 dB
线性度（对应 100 V/m， 2 µT）		±0.2 dB （1 V/m - 1 kV/m）	±0.2 dB （ 200 nT - 10 mT）
各向同性响应		±0.12 dB （典型值）	±0.54 dB （典型值）
温漂（55Hz 时典型值）（对应 23 °C，50 %相对湿度）		-0.004 dB/°C （-20 °C ~ 55 °C）	-0.008 dB/°C （-20 °C ~ 23 °C） +0.013 dB/°C （23 °C ~ 55 °C）
湿度偏差（55Hz 时典型值）（对应 23 °C，50 %相对湿度）		+0.011 dB/% （10 % - 50 % 湿度） +0.022 dB/%（50 % - 90 % 湿度）	-0.007 dB/% （10 % - 50 %湿度） +0.01 dB/% （50 % - 90 %湿度）
通用参数
推荐校准周期		24 个月（校准数据保存在内部 EEPROM 中）
三角支架接头		螺纹嵌入，规格 UNC ¼“
内置电池		锂电池，可充电， 3.7 V / 5.4 Ah
工作时间		> 9 小时24 小时，独立工作模式下
充电时间		< 6 小时
外部供电		10 - 15 VDC，500 mA（接口 3.5/1.35 mm）
温度		操作 -20 °C ~ +55 °C 存储 -30 °C ~ +75 °C 充电 0 °C ~ + 40 °C
湿度（工作）		0 ~ 95 %相对湿度，非冷凝
尺寸（H x W x D）		109 mm x 92 mm x 92 mm （不考虑三角支架）
重量		550 g （不考虑三角支架）
原产地		意大利

订购信息		编号
作为 NBM-550 选项
EHP-50F 电场&磁场分析套件，1Hz-400kHz，与 NBM-550连接使用包括：		2404/103
EHP-50F 主机 EHP-TS PC软件(含CD手册) 可伸缩三脚架，0.50m AC/DC 电池充电器校准证书	O/E ~ USB 转换器，RP-02/USB 光桥连接器 RP-2 线缆，FO 双工，RP-02，10m 泡沫塑料，用于保护 EHP-50F（可装入 NBM 硬质保护箱）独立工作模式 / PC 软件控制
EHP-50F电场&磁场分析套件，1Hz-400kHz，独立工作/PC控制包括：		2404/104
EHP-50F主机 EHP-TS PC 软件可伸缩三脚架，0.50m 小型三脚架 AC/DC电池充电器校准证书	O/E ~ USB 转换器，RP-02/USB 光桥连接器 RP-2 线缆，FO 双工，RP-02，10m 便携手提箱用户手册
与 NBM-550 组成成套系统
EHP-50F电场&磁场分析套件，1Hz-400kHz，独立工作/PC控制包括：		2404/104
EHP-50F主机 NBM系列硬质保护箱，可装入5个探头电源9VDC，100V-240VAC 可充电镍氢电池背带，1m 三脚架，0.16m USB接口线缆 NBM-TS软件 NBM-550操作手册 EF 0691电场探头	EHP-50F 主机泡沫塑料，用于保护 EHP-50F（可装入 NBM 硬质保护箱） EHP-TS PC 软件可伸缩三脚架，0.50m AC/DC 电池充电器 O/E ~ USB 转换器，RP-02/USB 线缆，FO 双工，RP-02，10m 光桥连接器 RP-2 三角架，非导电性，1.65m 校准证书
可选附件
三角架，非导电性，1.65m ，带工具包 O/E ~ RS232 转换器， RP-02/DB9 FO 双工线缆，RP-02，2m FO 双工线缆，RP-02，20m		2244/90.31 2260/90.06 2260/91.02 2260/91.03
