TDM 系列为中压电缆（MV 电缆）的测试与诊断设立了新*。该系列采用开创性的专利技术，能够满足能源供应商对灵活且符合特定应用场景的测试测量设备日益增长的需求。对于中压电缆系统长度不断增加等市场趋势，这款创新性的高性能系统能提供*的应对方案。
TDM 系列提供两个电压等级的产品，分别针对 20/22 kV 电网优化的 TDM 4540 型，以及针对 36 kV 电网优化的 TDM 6260 型，并提供多种应用套餐。产品类型涵盖纯测试系统到全集成诊断解决方案，可与 PRIMEON 或 CENTRIX EVOLUTION 等故障定位系统无缝集成。无论是便携式设计，还是安装在厢式货车、拖车或集装箱内的配置，TDM 系列都能*适配您的需求。
该系列的显著特点之一是在 0.1 Hz 频率下具备出色的输出性能，可对长度达 30 千米的电缆进行符合标准的测试，这类电缆常见于可再生能源供电网络。TDM 系列的大容量设计（36 kV 有效值下容量可达 8 μF，54 kV 下容量可达 5 pF），能够确保对大型电缆系统进行全面测试。
除超低频（VLF）测试外，该系统还集成了介质损耗因数（tanδ）测量功能，可可靠分析电缆状态，并根据 IEEE 400.2 标准为用户提供可操作的建议。
然而，TDM 系列*突出的特点是其能在接近电网频率的条件下进行局部放电（PD）测量。这一功能可为资产管理人员提供*、可靠的数据，助力其做出决策。该系列提供超低频余弦方波（VLF CR/Slope）和衰减交流（DAC）两种测试方法供选择，相较于传统的超低频正弦波（VLF Sinusoidal）测试，在中压电缆系统薄弱点的检测与定位方面，具有经科学验证的优势。
投资 TDM 系列，意味着您选择了*技术，该技术能为您的测试与诊断需求提供*的性能、灵活性和可靠性。

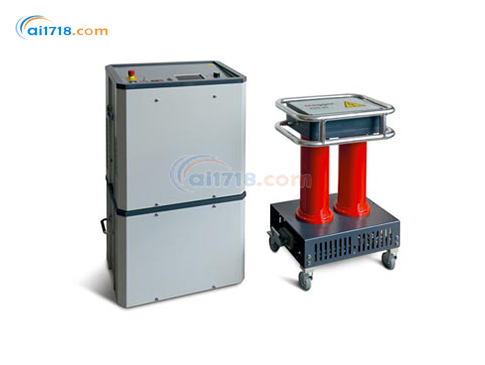

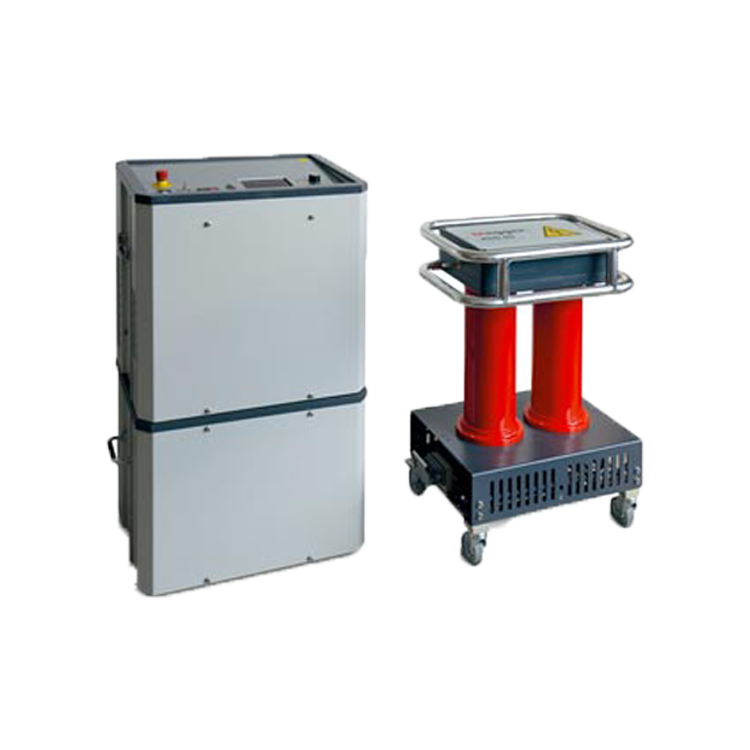

TDM45中压电缆大功率测试与诊断组合强大的电缆测试功能
符合标准要求的耐压测试，可测试长度*长达 30 千米的电缆
*的诊断能力：根据 IEEE 400.2 标准进行介质损耗因数（tanδ）测量，并能自动解读测量结果
高效的局部放电（PD）测量：采用超低频余弦方波（VLF CR/Slope）和衰减交流（DAC）技术，实现可靠的薄弱点检测
量身定制的解决方案：
提供多种可选配置，从便携式到适用于 22 kV 和 36 kV 电网的全集成系统均可选择，且能与故障定位系统灵活组合
TDM45系列订货信息
产品( 组合式) 订单编号
TDM 45-P
1007572
TDM 45-P-TD
1007581
TDM 45-P-PD
1007579
TDM 45-P-TD-PD
1007580
TDM 4540-P
1007573
TDM 4540-P-TD
1007578
TDM 4540-P-PD
1007574
TDM 4540-P-TD-PD
1007577
产品(单独组件) 订单编号
VLF Sine 45 kV基础模块
128300045-S
VLF booster 40 kV增强模块
128311042
内置介损
138316309
内置介损(可反馈)
138316310
PDS 60正弦局放测试单元
1007582
局放校准器(200 pC-20 nC)
90007366
可选配高压连接电缆 订单编号
VLF Sine 45基础模块高压连接电缆5m
118306900
VLF Sine 45基础模块高压连接电缆10 m
2004420
VLF Sine 45基础模块高压连接电缆15 m
2004421
PDS 60单元无局放高压连接电缆1.5 m
138316094
PDS 60单元无局放高压连接电缆3 m
2005655
PDS 60单元无局放高压连接电缆5m
890010915
PDS 60单元无局放高压连接电缆10m
890023555
PDS 60单元无局放高压连接电缆15 m
890015603
可选附件 订单编号
附加软件许可(1个加密狗)
90011938
PDS 60单元安装支架
2003886
诊断连接套装
890017909
无局放测试转接器PD PA-MC-12
820016301
无局放测试转接器PD PA-MC-16
820016302
VLF三相接线套装
128311801
VLF三相SF6开关柜M12接线套装
128311799
VLF三相SF6开关柜M16接线套装
128311800
ESG NT跨步电压测试探头
1004629-S
| 技术参数（*大配置） | 25 kV 电网（TDM 4540 型） | 35 kV 电网（TDM 6260 型） |
|---|---|---|
| 系统配置选项 | 便携式与系统集成式 | 系统集成式 |
| 输出电压 | ||
| - 超低频正弦波（VLF Sine） | 0…45 kV 峰值 | 0…62 kV 峰值 |
| - 超低频余弦方波（VLF CR） | 0…40 kV 有效值 | 0…60 kV 有效值 |
| - 直流电（DC） | 0…±45 kV | 0…±62 kV |
| - 衰减交流（DAC） | 0…±40 kV 峰值 | 0…±60 kV 峰值 |
| 频率 | ||
| - 超低频正弦波 / 超低频余弦方波（VLF CR） | 0.01…0.1 Hz（自动频率适配）；0.1 Hz | 0.01…0.1 Hz（自动频率适配）；0.1 Hz |
| - 衰减交流（DAC） | 20…500 Hz | 20…500 Hz |
| 输出电流 | 12 mA | 23 mA |
| 泄漏电流测量 | 0…20 mA，分辨率 10 μA | 0…20 mA，分辨率 10 μA |
| 可测试容量 | ||
| - 超低频正弦波（VLF Sine） | 0.1 Hz 下为 0.6 μF；*大 10 μF | 0.1 Hz 下为 1 μF；*大 10 μF |
| - 超低频余弦方波（VLF CR） | 40 kV 有效值、0.1 Hz 下为 5 μF；36 kV 有效值、0.1 Hz 下为 5.6 μF；18 kV 有效值、0.1 Hz 下为 10 μF | 60 kV 有效值、0.1 Hz 下为 4.4 μF；36 kV 有效值、0.1 Hz 下为 7.8 μF；18 kV 有效值、0.1 Hz 下为 10 μF |
| - 衰减交流（DAC） | 40 kV 峰值下为 5 μF | 60 kV 峰值下为 4.6 μF |
| 护套测试 / *定位 | 0~5/10/20 kV | 0~5/10/20 kV |
| 内置介质损耗因数（tanδ）（可选配置） | ||
| - 测量范围 | 10⁻³~10⁰ | 10⁻⁴~10⁰ |
| - 精度 | 10⁻³ | 10⁻⁴ |
| - 分辨率 | 10⁻⁴ | 10⁻⁵/10⁻⁶ |
| 局部放电（PD） | 可选配置 | - |
| 控制方式 | 便携式：通过超低频（VLF）单元控制，局部放电（PD）测量通过笔记本电脑实现；系统集成式：通过笔记本电脑或 Primeon/Centrix 控制单元实现 | - |
| 工作循环 | 连续运行 | - |
| 重量 / 尺寸 | 取决于具体配置 | - |
| 工作温度 | -20°C…+55°C | -20°C…+55°C |
| 存储温度 | -20°C…+70°C | -20°C…+70°C |
|
