美国MEGGER TDS NT电缆测试和诊断组合系统由爱仪器仪表网代理，本产品采用 VLF 余弦方波 (VLF CR) 的耐压测试和采用阻尼交流电压 (DAC) 的震荡波局放（PD）诊断*连同 50Hz 斜率技术融合于一个设备中。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

TDS NT电缆测试和诊断组合系统简介：

新一代电缆诊断技术
电网运营商如今能更快速、更可靠地获取电缆质量与状态信息，这得益于全新的50Hz 斜率技术。该技术*实现了在实际局部放电测量过程中，即时定位地下电缆故障。
独特的 “一体化” 解决方案

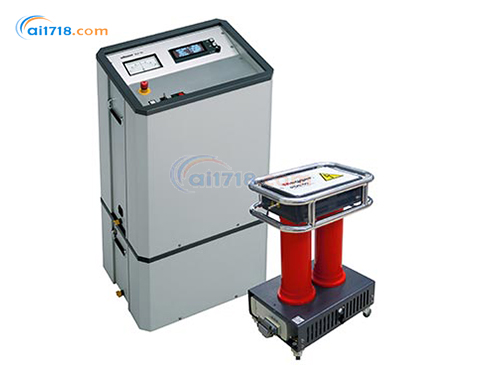

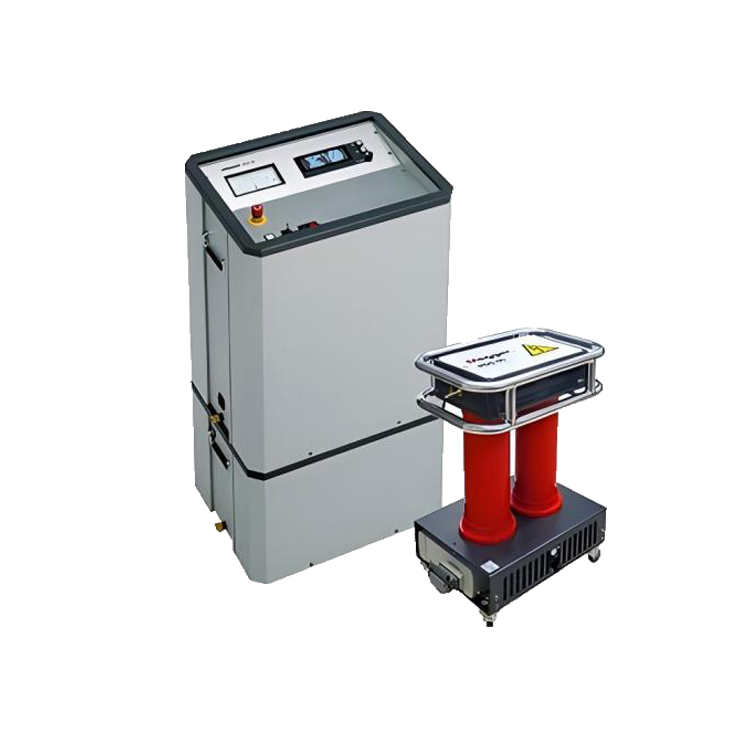

全新 TDS NT 系列在电缆测试与诊断领域具备极高灵活性，由多功能紧凑型电压源和现代化局部放电检测器组成：
TDS 测试电压源可单独用于简单的超低频测试，也可与局部放电检测器配合，用于带局部放电诊断功能的有效投运测试。
除经过验证的超低频（VLF）和直流叠加（DAC）测试电压外，TDS 还可依据 IEC 60229 标准进行直流（DC）测试和护套测试。
与阶跃电压传感器 ESG NT 配合使用时，还能*定位护套故障。
50Hz 斜率技术
超低频电压和直流叠加电压均基于50Hz 斜率技术原理工作，这对局部放电诊断至关重要 —— 因为要可靠评估测量结果，必须能与工频直接对比。
众所周知，频率差异较大时，局部放电特性会发生变化，导致无法可靠评估。而我们的 50Hz 斜率技术可确保两种电压波形均具备可比性。
以用户为核心的新技术设计
操作软件设计简洁，用户可快速上手，核心优势包括：
集成数据库：简化测量数据与电缆数据的搜索、浏览和管理。
改进的全自动校准：可显示信噪比。
“实时” 局部放电图谱：局部放电评估算法能在测量过程中，可靠自动检测并*定位局部放电（局部放电图谱），无需耗时的测量数据后处理，可直接安排维护资源。
一键生成报告：测量完成后，操作人员只需点击鼠标，即可生成报告，其中清晰归纳了*重要的测量数据。

TDS NT电缆测试和诊断组合系统产品特点
高测试电容：确保可对长电缆或多相并联电缆进行符合标准的 0.1Hz 超低频测试，大幅节省时间。
两件式设计：便携且易于运输。
集成泄漏测量：可初步判断电缆状态。
高安全性：配备集成放电单元、接地回路监控和击穿检测功能。

TDS NT电缆测试和诊断组合系统优势：
•一台设备中包含两个可靠的电压波形形状
•符合标准的 VLF 电缆测试要求，附有 PD 诊断功能
•通过可靠的 DAC 电压完成非破坏性 PD 诊断

•与工频形成直接对比的 50 Hz 斜率技术

TDS NT订购信息

产品	订单号
TDS NT 40-P 套装，包含：
TDS 40-P；TDS 40 增强版电源（含引线组、报告软件）	138315795
PDS 60-v3；PDS 60-v3 局部放电耦合器	1014865
局部放电校准器；测量范围 100 皮库（pC）…100 纳库（nC）	2008807
局部放电软件许可证主包（3 次激活，有效期 5 年）	1389
笔记本电脑（英文；其他语言可按需提供）	2007129
必选局部放电检测器（PDS）引线组（1 套）
PDS 60-v3 标准引线组	2003837
PDS 60-v3 北美自由贸易区（NAFTA）专用引线组	2011838
必选电源线（1 根）
欧盟（EU）标准电源线	810000024
英国（UK）标准电源线	118307335
美国（US）标准电源线	502025220
澳大利亚（AUS）标准电源线	90020435
TDS NT 60-P 套装，包含：
TDS 60-P；TDS 60 增强版电源（含引线组、报告软件）	138315410
PDS 60-v3；PDS 60-v3 局部放电耦合器	1014865
局部放电校准器（原文 “TE Kalibrator”，推测为 “PD Calibrator”）；测量范围 100 皮库（pC）…100 纳库（nC）	2008807
局部放电软件许可证主包（3 次激活，有效期 5 年）	1389
笔记本电脑（英文；其他语言可按需提供）	2007129
必选局部放电检测器（PDS）引线组（1 套）
PDS 60-v3 标准引线组	2003837
PDS 60-v3 北美自由贸易区（NAFTA）专用引线组	2011838
必选电源线（1 根）
欧盟（EU）标准电源线	810000024
英国（UK）标准电源线	118307335
美国（US）标准电源线	502025220
澳大利亚（AUS）标准电源线	90020435

TDS NT电缆测试和诊断组合系统规格

型号	TDS 40	TDS 60
输出电压
- 超低频（VLF）	3~40 kV 有效值（RMS）	3~60 kV 有效值（RMS）
- 直流叠加（DAC）	3~40 kV 峰值（peak）	3~60 kV 峰值（peak）
- 直流（DC）	3~±40 kV	3~±60 kV
输出电流	7 mA	5 mA
泄漏电流测量	0~7 mA（分辨率 10 μA）	0~5 mA（分辨率 10 μA）
频率（超低频 / 直流叠加）	-	-
可测试电缆电容（超低频）- 增强版	4.8 μF / 40 kV 有效值（@0.1Hz）	2 μF / 60 kV 有效值（@0.1Hz）
可测试电缆电容（直流叠加）	5 μF / 40 kV 峰值（*大 10 μF）	2 μF / 60 kV 峰值（*大 10 μF）
护套测试 / 故障定位	-	测试：3~10 kV；定位：3~10 kV，脉冲比 1:3/1:5/1:9
安全装置	击穿检测、集成放电单元、接地回路监控	-
电源供应	-	230 V，50/60 Hz，500 VA；120 V，60 Hz，500 VA
报告功能	-	-
工作温度	-20 °C ~ +55 °C	-
存储温度	-	-40 °C ~ +70 °C
相对湿度	30°C 时 93%（无冷凝）	30°C、50kV 及以下时 93%（无冷凝）；30°C、50~60kV 时 70%（无冷凝）
防护等级	-	-
重量（取决于所装选件）	约 55 kg + 48 kg	约 85 kg + 48 kg
尺寸（宽 × 高 × 深，分两件式）	550×1100×420 mm	550×1100×420 mm

技术参数：局部放电检测器（PDS 60）

项目	参数
电压
- 工作电压	*大 60 kV 有效值（RMS）
- 类型	超低频（VLF CR）或直流叠加（DAC）
高压耦合电容容量	25 nF
灵敏度范围	2 pC ~ 100 nC
分辨率	±1 pC
局部放电本底噪声水平	< 2 pC
局部放电脉冲重复率	100 kHz
局部放电定位
- 测量范围	0~16000 m（波速 v/2=80 m/μs）
- 传播速度（v/2）	50~120 m/μs
- 采样率	125 MHz（8 ns）
- 带宽	3/25 MHz（可切换）
- 精度	电缆长度的 1%
- 分辨率	±1 pC / ±1 m
滤波器	模拟和数字
电源供应	通过 TDS 系统供电（24 V）
温度
- 工作温度	-20 °C ~ +55 °C
- 存储温度	-40 °C ~ +70 °C
相对湿度	30°C 时 93%（无冷凝）
重量	35 kg
尺寸（宽 × 深 × 高）	39×58×76 cm
局部放电校准器（符合 IEC 60270 标准）
- 测量范围	100 pC ~ 100 nC
- 电源供应	9 V 方块电池
软件	遵循 EasyGo 原则，集成电缆数据库，全自动评估
