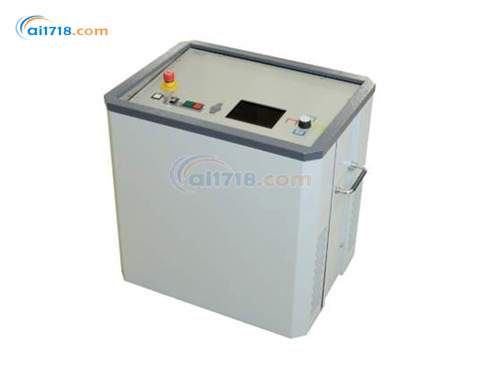

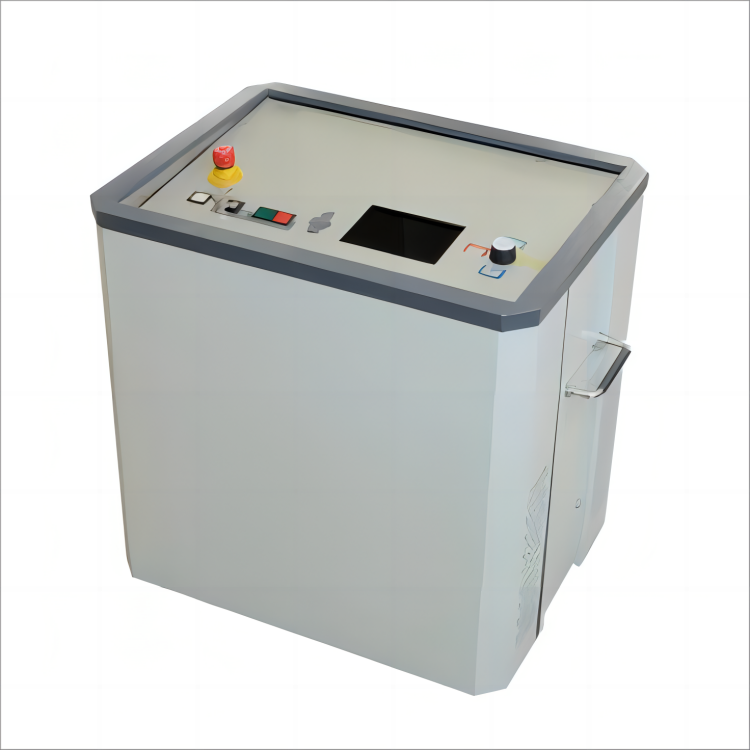

•VLF Sine Wave 45kV（具有可选的集成介质损耗因数）结构紧凑，是一款用于对中压电缆进行调试、测试和状况分析的系统。
•VLF Sine Wave 45kV设备与可选的 ESG NT 步间电压探针结合实用时，可以进行超低频 (VLF)、直流和护套完整性测试和护套故障*定位。
•VLF Sine Wave 45kV是常规测试和复杂诊断的理想选择，拥有多功能设计和连续工作周期。
•对于 0.1 Hz 正弦波、矩形或直流电压测试，VLF45 能够提供更强大的电压质量和稳定性。
•在过多充电电流集成故障检测关掉了测试的情况下，确保电缆仅受到有限的损害。
•内存可储存 1000 个测试结果，结果可以在设备中查看，或通过 USB 接口下载至内置的 Easyprot 软件以生成报告。
•可选的内部损耗因数可自动评估基于绝缘和选定合规性标准的 PE、XLPE 和 PILC 类型的电缆。
•将 VLF45 与可选 ESG NT 步间电压探针结合使用可以*定位护套故障。
VLF Sine Wave 45kV电缆测试仪特点：
•高达 10 μF的测试容量 — 即简约频率和电压下长达 40 千米或 25.8 英里的电缆
•内部介损选项，自动结果解释
•故障检测后一分钟燃烧
•根据电缆长度自动调整频率
•可调节直流脉冲率为 1:3 和 1:4
•符合 IEEE 标准，可对 25 kV 的新设备进行测试
•符合 IEEE400.2 标准，可对高达 35 kV 进行维护检测
•符合 IEC 60229 标准，可对高达 20 kV 的直流电进行护套检测
VLF sine wave 45 kV订购信息
产品
订单编码
VLF sine wave 45 kV包括：
VLF sine wave 45 kV测试系统
128300045
码各建装地(1n
标准连接线套件
2003742
北美标准连接线套件
2007861
必各电源战(1x)
电源线欧标
810000024
电源线英标
183075
电源线关标
502025220
电源线澳大利亚
90020435
可选配置：
内置介损附件tanDelta(订购)
138316309
内置介损附件tanDelta(激活)
138316310
VLF Sinus 45高压连接线，10m
2004420
VLF Sinus 45高压连接线，15m
2004421
VLF Sinus 45高压电缆盘，手动，25m
1011515
VLF Sinus 45高压电缆盘，手动，50m
T011516
VLF Simus 45高压连接线，10m(北美标准
2008032
VLF Sinus 45高压连接线，15m(北美标准)
2008033
VLF CR40-TB余弦方波扩展模块，测试电容*大5μF@0.1 Hzand 40 kV
1283TT042
PDS 62-SIN PD局放附件(见PDS62-SIN附件数据表)
VLFSinus 45带轮子的运输箱
90021849
VLFCR-40-1B带轮子的运输箱
90021850
外接安全控制装置
2006112
外接无控制的安全装置
201000T
VLF Sinus 45kV校准证书
2004132
VLFCR-40-TB校准证书
200698T
| VLF Sine Wave 45kV技术参数* | |
| 输出电压 | |
| 超低颜正弦电压 | 0…32kV /0.45kV |
| 直流电压 | ±0 .…45kV |
| 超低期方波电压 | 0 .….45kV |
| 精度 | ±1% |
| 分辨率 | 0.1kV |
| 输出电流 | |
| 测试量程 | 0.….20mA |
| 精度 | ±1% |
| 分辨率 | 10μA |
| 频率范围 |
0.01 Hz..0.1Hz 自动调整频率 |
| 测试电容 |
06 yF@0,1 Hzat 32 kV 10μF *大测试电容 |
| 内置ranDelta介损 | |
| 测量范围 | 10*--1P |
| 精度 | 10* |
| 分辨率 | 10* |
| 外护套测试 | 0…-20kVDC |
| 外护套故障定位 |
0…-20kV DC 脉冲比0.5:1,1:2,1:3,1:4 和1.5:0.5 |
| 安全性 | 接地回路监测和自动放电功能 |
| 电源电压 | 100V…264 V,50N60Hz,600VA |
| 工作周期 | 连续，无冷却时间 |
| 内部储存 | 不少于1000条测试记录 |
| 尺寸(WxHxD) | 544x 520x416mm |
| 重 | 50kg |
| 防护等级 | IP21 |
| 工作温度 | -20℃.…+55℃ |
| 储存温度 | -20℃ …+70℃ |
|
VLF Sine Wave 45kV电缆测试仪说明文档 |
|
-
