美国Phenix CTT-5电流互感器测试仪-爱仪器仪表网

美国Phenix CTT-5电流互感器测试仪由爱仪器仪表网代理，本产品是是一种坚固耐用且易于使用的电流互感器测试仪，可提供自动和手动测试模式。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

CTT-5电流互感器测试仪简介：
•CTT-5是一种坚固耐用且易于使用的电流互感器测试仪，可提供自动和手动测试模式。
•CTT-5旨在提供快速可靠的测量。

CTT-5电流互感器测试仪测试应用
•CTT-5使用符合ANSI / IEEE C57.13.1和IEC 60044-1标准的电压法来测试电流互感器匝比，相位差，极性，励磁电流，饱和度，绕组电阻和绝缘电阻，其中电压被施加到电流互感器的次级X端子。
•CTT-5负载测试将电流注入到次级回路中以验证电流电路的完整性并确定其阻抗和电流电压。
•这些信息需要确保CT在任何情况下都能运行。
•CTT-5还可以测试变压器的匝比，极性，相移，绕组电阻和绝缘电阻。

CTT-5电流互感器测试仪特点：
•高分辨率彩色显示屏
•所有测试都以自动序列执行，无需操作人员的过多操作
•坚固的设计，以满足*苛刻的现场测试环境
•大型内部存储器（200 个测试文件，每个文件*多可以有 10 个励磁曲线和 140 个测试计划文件）
•所有 CT 铭牌和设备详细信息与测试结果文件一起存储
•内置热敏打印机
•全 QWERTY 键盘，便于现场数据输入
•2000 VAC 饱和测试电压与拐点电压标记（ANSI 10/50，IEC 60044，IEEE 30 和 IEEE 45）
•快速全自动测试操作。手动模式可用于故障排除和特殊的非通用测试
•负载模式可以分析连接到 CT 的二次电路
•在仪器上创建测试计划
•方便的内置测试导线存储隔间
•自动测试报告
•用户可选择绝缘电阻测试的持续时间（10 到 60 秒）
•自动退磁

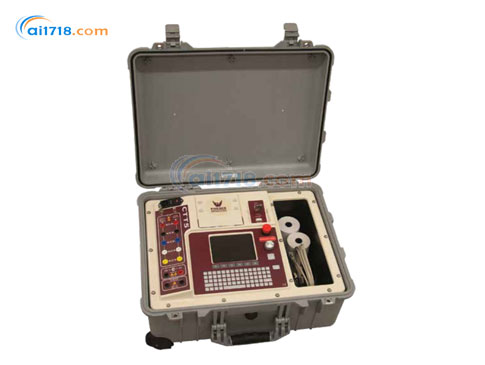

CTT-5

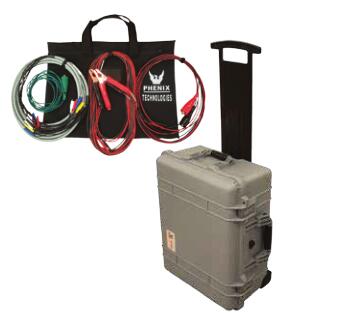

CTT-5可选配件
•CTT-5 运输箱
•CTT-5 打印机纸卷
•定制测试夹
•定制长度测试线

CTT-5电流互感器测试仪标准配件
•X 测试导线，20'（6 米）
•H 测试导线，35'（10 米）
•负荷测试线，18'（5 米）
•接地导线，15'（4.5 米）
•主输入电源线
•串行通讯电缆
•USB 通讯电缆
•备用打印机纸
•CD 与报告管理器软件
•用户手册

电源输入	115 ± 10% 60 Hz
保险丝额定值	15 A 或 8 A，250 VAC，F 型
电压输出	0-50 V / 0-200 V / 0-600 V @ 2 A 0-1200 V @ 1.5 A, 0-2000 V@ 1.2 A
电压读数	在三个范围内，高达 1999.9 V±0.1％
电流读数	0 to 1.9999 A RMS ± 0.5%
匝比和准确度	0.80 to 1000:1 ± 0.5% 1000 to 2000:1 ± 0.5% 2000 to 5000:1 ±1% 5000 to 10000:1 ±1%
测量方法	ANSI / IEEE C57.13.1, IEC-60044-1
相角	±180°/ 0.0 to 359.9° ±1°
绕组电阻	0-1.9999 ohms ± 1%, 2-19.999 ohms ± 1%
绝缘电阻	2 M to 1 G-ohms ±3%
电流源	0-20 A @ 20 VAC 连续
电流源显示	19.999 A rms ±1% 19.999 Vrms ± 1%, 1 Mohm to 1000 ohms
数据存储	多达 200 个文件，每个文件*多有 10 个激励曲线
测试计划	多达 140 个测试计划
X 输入	具有五个 X 输入的多路复用器可以在多达 4 个绕组的 CT 上进行测试，而不会在测试期间断开连接测试引线
显示	4¾” x 3½” (120 mm x 90 mm) 明亮的液晶显示屏
打印机	40 个字符，3.12“（80 毫米）商业热敏纸，纸张支架
外壳	坚固耐用，IP-67 / NEMA 6 防水，带轮子和伸缩手柄
工作温度	-10°C to +50°C (+14°F to +122°F)
PC 连接	USB，RS-232C，USB 记忆棒
尺寸	18 1/2” (470 mm) L x 14” (356 mm) W x 7 ½”(190 mm) H
重量	55 磅（24.94 公斤）
记忆棒	100 MB+
认证	EN 61010:2001 EN 61326-1:1997 Class A
