美国MEGGER MPQ1000手持式电能质量分析仪由爱仪器仪表网代理，MPQ1000的多项功能使其非常适用于故障诊断、合规性测试和耗能核算。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

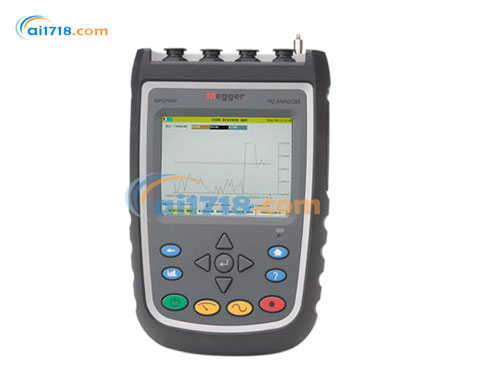

Megger MPQ1000 电能质量分析仪是一款先进的手持式三相分析仪。它操作直观，在智能人体工学设计的设备平台上，具备*的性能。借助 MPQ1000 的示波器模式和数字万用表（DVM）模式，可实时查看均方根（RMS）数据、波形、需量数据、相位角、谐波、不平衡度、闪变等多项参数。
当需要记录数据时，MPQ1000 的记录验证功能会自动识别电流钳，检测其量程，并验证设备连接是否正确。用户只需完成连接，按下记录按钮即可开始记录。
MPQ1000 拥有超大内存，可长时间连续记录数据。该设备支持 SD 卡扩展，更换新 SD 卡即可轻松扩大内存容量。记录的数据可在 MPQ1000 的彩色 VGA 显示屏上查看，也可通过 USB 线、U 盘、以太网或直接从 SD 卡传输至功能强大的 Megger PQ 电能质量分析软件中。

MPQ1000手持式电能质量分析仪功能特点、优势及测量参数
（一）测量参数
均方根电压 / 电流
直流电压
直流电流（需配备直流电流互感器）
线电压
功率参数（千瓦、千乏、千伏安、位移功率因数、总功率因数）
电压暂降 / 骤降与暂升
相位角
电流暂降 / 骤降与暂升
低至 1 毫秒的瞬态信号
国际电工委员会（IEC）标准下的不平衡度
频率
事件波形捕获
总谐波失真度
总需量失真度
谐波
间谐波
电能参数（千瓦时、千乏时、千伏安时）
电网信号
谐波方向
国际电工委员会（IEC）标准下的闪变
电压骤升
相位角偏差
美国*标准协会（ANSI）标准下的不平衡度
定时波形捕获
（二）功能特点及优势
自动电流互感器识别：无需手动为设备设置量程，避免量程设置错误。电流互感器由设备供电，无需额外接线或配备电池。
连接验证：确保设备配置正确，保障获取所需数据，避免无效记录，减少时间和资源浪费。
机载数据分析：在离开检测现场前即可即时查看分析数据，大幅节省时间。
多种通信方式：支持 USB、以太网、U 盘或 SD 卡等多种通信方式，操作灵活便捷，满足不同场景需求。
可更换 SD 卡：支持大容量数据记录，且内存扩展简单方便，只需更换 SD 卡即可。
宽电压测量范围：交流电压测量范围扩展至 1000V，适用于更多应用场景，无需额外配备其他设备；同时支持 1000V 直流电压测量，可用于可再生能源相关的测试分析，无需额外设备。
安全认证：符合 CAT IV 600V 安全标准，确保在各类应用场景下使用安全。
标准合规：全功能符合 A 级标准（所有参数），保证记录数据的准确性和可靠性。
智能配置：通过 Megger PQ 软件可快速便捷地完成设备设置，提高工作效率。
相位角稳定性测量：轻松排查由多个不稳定电源引起的复杂相位问题。
定时波形捕获：可同时捕获电能质量事件和周期性波形，全面掌握电能质量状况。
人性化操作界面：菜单直观易懂，导航和操作简单便捷，降低操作人员学习成本。
免费软件：附带免费软件，无需额外购买许可证或加密狗，降低使用成本。

MPQ1000手持式电能质量分析仪应用场景
Megger 公司凭借为众多电力公司、工业企业和服务提供商提供大量分析仪的丰富经验，设计出了目前市场上功能*全面的 MPQ1000 手持式电能质量分析仪。其主要应用场景包括：
符合各类电能质量标准的合规性测试
功率因数研究分析
负载研究与负载平衡调整
电费核算验证
变电站运行状态监测
电容器组容量计算与选型
变压器性能分析与降容评估
电机故障排查与启动电流测试
开关设备及组件故障诊断
断路器跳闸原因分析
设备离线跳闸问题排查
照明设备调光 / 浪涌问题解决
灯具闪变分析
中性线过热问题检测
太阳能（光伏）系统性能分析

MPQ1000订购信息

物品（数量）	产品编号	数量（数量）	产品编号
8 通道 3 相电能质量分析仪	MPQ1000	仪器探针夹	1008-756
MPQ1000 基础套件	MPQ1000 BASIC	工具包	2007-752
MPQ1000 银级套件	MPQ1000-S KIT	电源适配器套件	2007-297
MPQ1000 银级增强套件	MPQ1000-S KIT-PLUS	四量程 6000A 交流钳表（顶部进线）	MCCV6000-18
MPQ1000 金级套件	MPQ1000-G KIT	四量程 6000A 交流钳表（顶部进线）	MCCV6000-27
MPQ1000 金级增强套件	MPQ1000-G KIT-PLUS	四量程 6000A 交流钳表（顶部进线）	MCCV6000-37
MPQ1000 铂金级套件	MPQ1000-P KIT	四量程 6000A 交流钳表（顶部进线）	MCCV6000-77
MPQ1000 铂金级增强套件	MPQ1000-P KIT-PLUS	四量程 6000A 交流钳表（顶部进线）	MCCV6000-37
便携式保护箱	2007-626-1	交流 1000A 钳表（顶部进线）	CP-1000WCE-ID
备用电池组	2008-369	交流 100A 钳表（顶部进线）	MCP-100CE-ID
单个配件		交流 20A 钳表（顶部进线）	CP-20CE-ID
32GB SD 卡	90023-619	交流 5A 钳表（顶部进线）	CP-5CE-ID
1G U 盘	1009-697	交 / 直流 600A 霍尔效应宽带钳表（顶部进线）	CP-600DC-ID
3 个内存站点，包含 MPQ 用户指南、Megger PQ 计算机软件和 Megger PQ 计算机软件用户指南	6002-189	交 / 直流 100/1000A 霍尔效应钳表（顶部进线），无需电池	MCP-1000DC-ID
带保险丝适配器套件	1008-645	4 个 1000A 开口式自动识别电能质量电流互感器套件	CP-1000WCE-ID-KIT
USB 通信电缆	CA-USB	4 个 20A 开口式自动识别电能质量电流互感器套件	CP-20CE-ID-KIT
以太网通信电缆	36798	4 个 5A 开口式自动识别电能质量电流互感器套件	CP-5CE-ID-KIT
通用电源适配器	90011-992	4 个 1-100A 开口式自动识别迷你电能质量电流互感器套件	MCP-100CE-ID-KIT
USB 转 RS232 通信适配器	3000-178	3 个 600A（交 / 直流）开口式自动识别电能质量电流互感器套件	CP-600DC-ID-KIT
以太网 24V 通信电源适配器	90011-297	4 个 100/1000A（直流）霍尔效应自动识别电能质量电流互感器套件	MCP-1000DC-ID-KIT
电池组	2008-369	100/1000A 直流 PQ 钳表	CP-1000DC-ID-KIT
		100/1000A 直流 PQ 钳表	CP-20CE-ID-KIT
		100/1000A 直流 PQ 钳表	CP-5CE-ID-KIT
		100/1000A 直流 PQ 钳表	CP-600DC-ID-KIT
		100/1000A 直流 PQ 钳表	MCP-1000DC-ID-KIT
		100/1000A 直流 PQ 钳表	MCP-1000DC-ID
		100/1000A 直流 PQ 钳表	MCP-1000DC-ID-KIT

MPQ1000手持式电能质量分析仪产品规格

项目	详情
输入电源	120/240V，50/60Hz；国际电源适配器支持美国、英国、欧盟和澳大利亚插头
电池	镍氢电池组（可现场更换）；放电时间长达 8 小时，充电时间 3 小时
数据存储	外部 SD 卡（*大 32GB）
通信方式	USB 通信；以太网通信；通过现成的桥接器进行无线通信；USB 闪存盘可传输数据文件和配置文件，还能进行固件升级；SD 卡自动写入数据，可传输配置文件，无需工具即可访问
环境条件	工作温度：-20°C 至 50°C（-4°F 至 122°F）；存储温度：-30°C 至 60°C（-22°F 至 +140°F）；相对湿度：0 - 95% 无冷凝；海拔 < 2000 米时：1000V CAT III / 600V CAT IV；海拔 2000 米 - 5000 米时：600V CAT III / 300V CAT IV
外壳	IP54 防护等级，带有 Kensington 锁
显示屏	11.5 cm x 8.5 cm 彩色 VGA 背光显示屏；分辨率为 5.56 像素 / 毫米（640 x 480 像素，115.2 x 86.4 mm）；刷新率 1 - 3 秒
电能质量事件检测	骤降 / 骤升：根据电压和电流触发，符合 IEC61000 - 4 - 30 标准；浪涌：根据电压和电流触发，符合 IEC61000 - 4 - 30 标准；亚周期失真：根据电压和电流触发，符合 IEC61000 - 4 - 30 标准；瞬变检测：1 微秒，由前 3 个电压通道触发，符合 IEC61000 - 4 - 30 标准；THD：根据电压和电流触发，符合 IEC61000 - 4 - 30 标准；快速电压变化（RVC）：由前 3 个电压通道触发，符合 IEC61000 - 4 - 30 标准；相移：电压通道间发生相移时触发事件，记录所有启用通道的日期、时间、持续时间和波形，相移可设置至 1 度；事件波形捕获：超限事件发生时，捕获所有启用通道的波形，可设置多 9 个预触发周期和 99 个后触发周期；定时波形捕获：周期性捕获所有启用通道的波形，捕获间隔可设置至 1 个周期，可设置多 99 个捕获周期；可同时进行事件触发和定时触发波形捕获；电源信号传输事件：两个可选频率和幅度，可选时间间隔，按 IEC61000 - 4 - 30 标准测量，事件发生时捕获所有启用通道的波形，可设置*多 9 个预触发周期和 99 个后触发周期；事件标记：按 IEC61000 - 4 - 30 标准测量
电机启动电流测量	记录 RMS、功率和功率因数，分辨率为 1 个周期；捕获电机启动时的启动电流；支持三相和单相电机
实时数据查看	示波器模式：可查看波形、冻结、缩放和平移；查看向量示波器、ANSI 不平衡度、IEC 不平衡度、实时谐波、实时间谐波、实时 RMS 电压和电流；DMM 模式：可查看 IEC 不平衡度、实时谐波、实时 RMS 电压和电流、实时 THD、实时有功功率、实时无功功率、实时视在功率、实时 DPF、实时 TPF、实时闪烁
合规标准	符合 IEC61000 - 4 - 7、IEC61000 - 4 - 15、IEC61000 - 4 - 30（A 级）、IEC61000 - 4 - 27、IEC61010 - 1、IEC61326、IEC60529、MIL - STD - 810 - G、IEEE1453、RoHS2 指令 2011/65/EU、CAN/CSA - C22.2 No. 1010.1 - 92、IEEE1459 标准
尺寸与重量	尺寸：269 mm x 178.4 mm x 70.7 mm（10.6 英寸 x 7.0 英寸 x 2.8 英寸）；标准单元重量：1.82 kg（4 磅）
采样	分辨率：8 通道 16 位模数转换器；大采样速度：1 MHz；大 RMS 采样：每通道 17,664 个；PLL 同步：42.5Hz 至 69Hz
实时时钟	精度 ±20 ppm
趋势参数	电压：4 个电压通道；交流电压范围：0 至 1000V AC RMS；直流电压范围：±1500Vdc（CAT III 额定值适用于高 1000Vdc）；可同时测量交流和直流（需公共中性线）；交流电压精度：按 IEC61000 - 4 - 30 标准为 0.1%；直流电压精度：±0.2% 满量程 ±2Vdc；电压比：可调节用于测量次级电压（0.0001 至 9999）；分辨率：16 位；波峰因数：1.5；大峰值电压：1628V / 2500V；电压引线组：5 根 6 英尺（2 米）长的电压引线，安全香蕉插头，可拆卸鳄鱼夹，可选柱塞夹，一套色带用于自定义颜色编码，包含安全黄绿接地引线；保险丝适配器：与电压引线串联，提供保险丝保护（可选）；电流通道：4 个电流通道；电流范围：0 至 6000A（取决于 CT）；电流比：可调节用于测量次级电流（000.1 至 9999）；交流电流精度：±0.5% 读数 ±0.05% 满量程；直流电流精度：±1.0% 满量程；分辨率：16 位；波峰因数：4.0；功率和能量：有功功率（KW）、无功功率（KVAR）、视在功率（KVA）、能量参数（KWH、KVARH、KVAH）均按 IEEE1459 标准测量；位移功率因数范围：-1.0 至 +1.0；位移功率因数精度：±0.02 + CT 误差；真功率因数范围：0.0 至 +1.0；真功率因数精度：±0.02 + CT 误差；功率配置：11 种；聚合窗口：1 个周期至 1 小时，固定和滑动窗口；不平衡度：按 ANSI 和 IEC 方法测量，符合 IEC61000 - 4 - 27 标准；总谐波失真（THD）：按 IEC61000 - 4 - 30 标准测量；谐波：0 至 50 次连续测量；间谐波：0 至 50 次连续测量；总需求失真（TDD）：按 IEEE519 标准测量；频率：按 IEC61000 - 4 - 30 标准测量；闪烁：按 IEC61000 - 4 - 15 标准测量
功能	自动识别 CT 和 CT 量程设置；配置验证：显示设备连接是否错误；机载分析：在设备上进行数据分析，与可定制模板对比记录值；波形分析：可分析至 128 次谐波；时钟校准：将记录时间同步到*接近的时间间隔；计划运行：选择记录的开始和停止时间，仪器自动开始记录；机载配置：可从仪器前面板配置记录参数；自动设置：仪器自动配置自身；机载命名：可从仪器前面板命名数据和设置文件；支持语言：英语、西班牙语、法语、德语、捷克语；仪器偏好设置：可选轨迹颜色、可选快捷按钮、可选超时时间、图表网格开关
软件	兼容 Windows（Win 7、Win 8 和 Win 10）；详情见 MPQ 分析软件数据表
