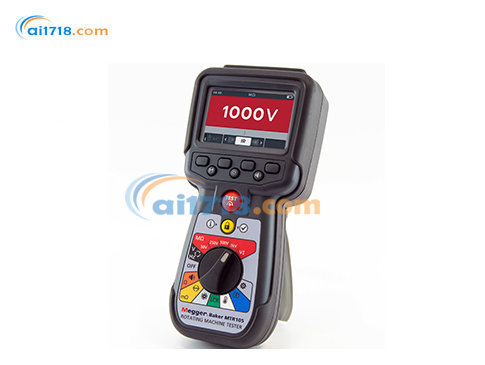

美国MEGGER MTR105旋转机电设备测试仪-爱仪器仪表网

美国MEGGER MTR105旋转机电设备测试仪由爱仪器仪表网代理，本产品是一款配有 Megger 经测试且值得信赖的绝缘电阻测试(IR) 套件的专用静态电机测试仪，具备Megger 测试仪的所有传统功能和可靠性，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

MTR105旋转机电设备测试仪简介：
•MTR105旋转机电设备测试仪是一款配有 Megger 经测试且值得信赖的绝缘电阻测试(IR) 套件的专用静态电机测试仪，具备 Megger 测试仪的所有传统功能和可靠性。
•MTR105旋转机电设备测试仪是一款多功能手持式电机测试仪，不仅拥有 Megger 久经考验的 IR 测试仪器的测试能力，而且增加了 DLRO 四线 Kelvin 低电阻测试、电感和电容测试。
•MTR105旋转机电设备测试仪还包括温度测量和补偿（用于 IR 测试）、电机旋转方向和电源相位旋转测试。
•MTR105旋转机电设备测试仪采用二次塑模外壳，提供更多保护，更加坚固，并达到了IP54 防尘防水等级

MTR105旋转机电设备测试仪特点：
•防护端子 - 消除任何表面漏电流。
•可拆卸测试引线，带有用于不同应用的可互换夹和探头。
•可存储多达 256 个电机的测试结果，这些结果可下载到USB 大容量存储设备。
•旋转表盘控制和全图形显示屏 - 简单易用。
•环境防护等级达到 IP54，可提供防潮和防尘保护（包括电池和保险丝盒）。
•外壳坚固：通过橡胶二次成型，在结实的改装 ABS 外壳上，将坚固的减震外保护层和上等握柄合而为一，从而制成坚固的保护盒。
•可充电电池，带电源充电器套件选件

MTR105旋转机电设备测试仪安全性能
MTR105 在设计上注重使用安全性，具备快速检测电路，若不慎连接至带电电路或跨接在不同相位之间，可降低仪器损坏风险。
符合国际标准 IEC61010 和 IEC61557 的要求。
所有测量模式（除旋转方向测试外）均具备带电电路检测与测试禁止功能，并向用户发出提示。
用户可选择绝缘测试端锁定电压，可选值为 25 伏、30 伏、50 伏、75 伏（默认值为 50 伏）。
当保护保险丝失效时，仪器可检测并触发禁止功能。
适用于 CAT III 应用场景，支持*高 600 伏的供电电压。

MTR105旋转机电设备测试仪应用：
•针对新制造的电机和发电机的生产测试。
•测试维修和翻新的电机和发电机。
•在现场监控和维护正在使用的电机（脱机）。
•典型行业包括
•公共事业：发电、水、石油/天然气。
•工业：生产线/工厂维护团队、HVAC 现场工程师。
•OEM：电机/发电机。
•服务：电机维修车间。
•运输：铁路、电动车、船舶等。

MTR105订购信息

描述	部件号	描述	部件号
MTR105 旋转电机测试仪	1010-361	交流充电器套件（含可充电电池）	1007-464
挂钩带组件	-	挂钩带组件	1012-068
软质收纳袋	-	软质收纳袋	1012-063
温度探头，T 型，CAT III 600 V	-	开尔文探头测试线组（CAT III 600 V）	1011-929
3 个鳄鱼夹（红、黑、蓝）	-	开尔文探头针（4 支装）	1012-064
3 根 4 毫米测试线，2 米，直头和直角头	-	开尔文夹测试线组（CAT III 600 V）	1011-928
3 个长探头（红、黑、蓝，长 100 毫米），CAT III 1000 V、CAT IV 600 V	-	鳄鱼夹测试线组（CAT III 1000 V、CAT IV 600 V）	1012-069
开尔文夹测试线组，2 米，4 个 4 毫米直角连接器	-	长探头组（CAT IV 600 V）	1012-066
USB 闪存盘	-	长探头组（CAT II 1000 V）	1012-065
MTR105 校准证书	-	T 型热电偶探头（CAT III 600 V）	1012-067
MTR105 UKAS 校准证书	-	MTR105 UKAS 校准证书	1012-172
SP5 远程探头附件	-	SP5 远程探头附件	1007-157
可充电电池组	-	-	1012-173
6 节 AA 碱性电池（已预装）	-	-	-

MTR105旋转机电设备测试仪规格

所有标注精度均基于 20°C（68°F）环境条件。

绝缘电阻（Insulation resistance）

测试电压（伏）	精度
50	10 吉欧 ±2% ±2 个字 ±4.0%/ 吉欧
100	20 吉欧 ±2% ±2 个字 ±2.0%/ 吉欧
250	50 吉欧 ±2% ±2 个字 ±0.8%/ 吉欧
500	100 吉欧 ±2% ±2 个字 ±0.4%/ 吉欧
1000	200 吉欧 ±2% ±2 个字 ±0.2%/ 吉欧

极化指数（PI）：10 分钟 / 1 分钟的比值。
介质吸收比（DAR）：用户可配置 t1 起始时间（15 秒或 30 秒），t2 固定为 60 秒。
保护端性能：当并联电路电阻为 500 千欧、负载为 100 兆欧时，测量误差＜5%。
分辨率：0.1 千欧。
短路 / 充电电流：2 毫安 +0% -50%（符合 IEC61557-2 标准）。
端电压精度：-0% +2% ±2 伏。

测试参数	规格
测试电流	绝缘电阻低合格值对应的测试电流为 1 毫安，大测试电流为 2 毫安
工作量程	0.10 兆欧～1.0 吉欧（符合 IEC61557-2 标准）
泄漏电流显示	分辨率 0.1 微安，精度 10%（±3 个字）
电压显示	±3% ±2 个字 ± 额定电压的 0.5%

注：以上规格仅在使用仪器随附的高品质硅胶测试线时有效。

通断测试（Continuity）

测量参数	规格
测量范围	0.01 欧～1 兆欧（模拟刻度为 0~1000 千欧）
精度	0~99.9 欧：±3% ±2 个字；100 欧～500 千欧：±5% ±2 个字
测试电流	0.01 欧～4 欧量程：200 毫安（–0 毫安 +20 毫安）
极性	单向或双向（出厂默认双向）
测试线电阻补偿	可补偿*高 10 欧的电阻
可选电流限制	20 毫安和 200 毫安

电容测试（Capacitance）

精度	1 纳法～10 微法量程：±5.0% ±2 个字

电压表（Voltmeter）

测量参数	规格
量程	直流：0~1000 伏；交流：10 毫伏～1000 伏真有效值（正弦波，频率 15 赫兹～400 赫兹）
精度	直流（0~1000 伏）：±2% ±2 个字；交流（10 毫伏～1000 伏真有效值）：±2% ±2 个字
频率范围	15~400 赫兹（适用于 50 毫伏～1000 伏量程）
频率分辨率	0.1 赫兹
频率精度	±0.5% ±1 个字
二极管测试	精度：0.01 伏～3.00 伏量程：±2% ±2 个字；显示范围：0.00 伏～3.00 伏

温度测量与补偿（Temperature measurement and compensation）

测量参数	规格
热电偶类型	T 型（兼容 K 型和 J 型）
热电偶量程	-20°C~200°C（4°F~392°F）
仪器测量量程	-20°C~1000°C（4°F~1832°F）
仪器分辨率	0.1°C（0.18°F）
仪器精度	±1.0°C ±20 个字（±1.8°F）。（标注的基本精度基于正反向测量结果。）

DLRO 四线开尔文低电阻测试（DLRO four wire Kelvin low resistance）

测试参数	规格
测试电流	200 毫安直流
量程	1 毫欧～10 欧
分辨率	0.01 毫欧
精度	±0.25% 读数 ±10 个字（精度包含正反向测量结果）

电感测试（Inductance）

仪器精度（Instrument accuracy）

量程	精度	测试频率
1 亨	±(0.7% + (Lx/10000)% +5 个字)	1 千赫
200 毫亨	±(1.0% + (Lx/10000)% +5 个字)	120 赫兹
200 毫亨	±(0.7% + (Lx/10000)% +5 个字)	1 千赫
20 毫亨	±(2.0% + (Lx/10000)% +5 个字)	120 赫兹
20 毫亨	±(1.2% + (Lx/10000)% +5 个字)	1 千赫
2 毫亨	±(2.0% + (Lx/10000)% +5 个字)	仅 1 千赫
