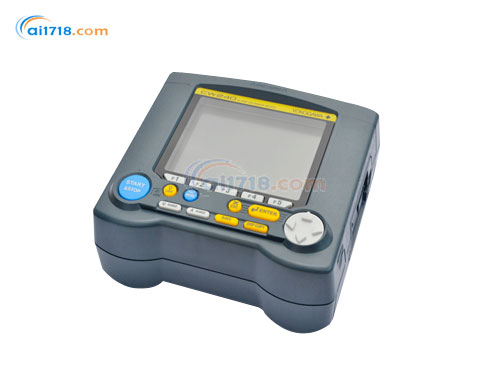

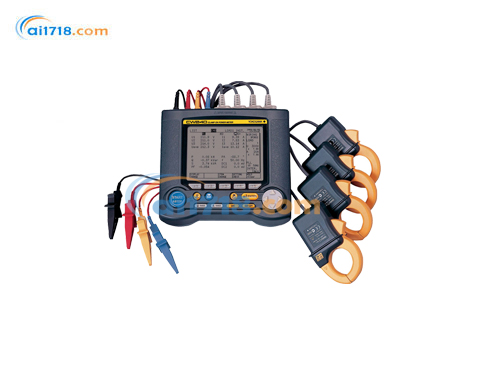

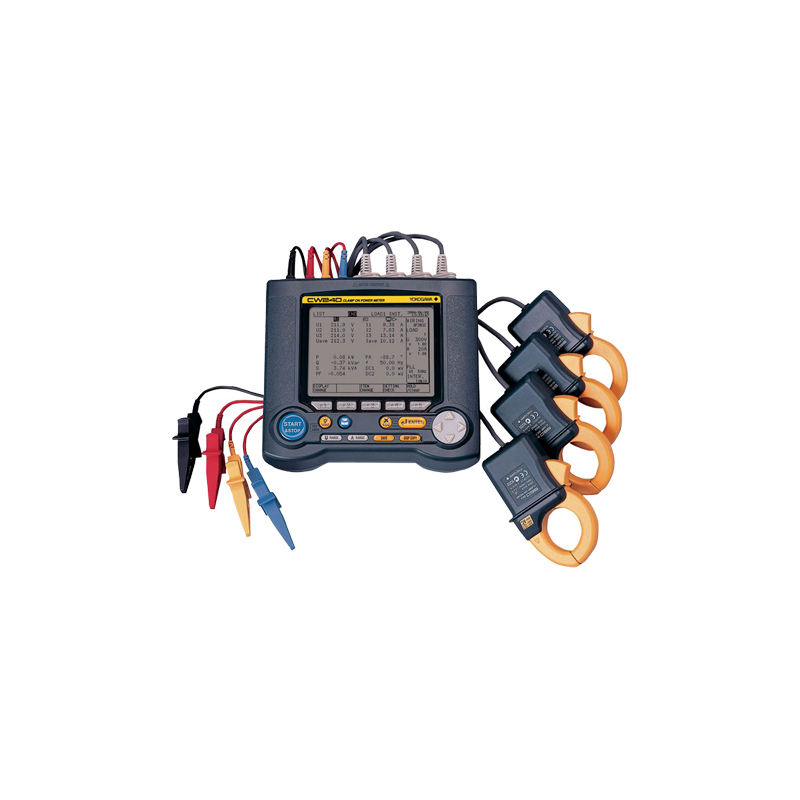

日本横河 CW240电能质量分析仪-爱仪器仪表网

日本横河 CW240电能质量分析仪由爱仪器仪表网代理，本产品是可测量*多50次谐波的电能质量分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品特点：

•同时测量瞬时值，电能，需量，谐波和电压波动

•同时测量4个*高单相二线系统的负载

•同时测量2个*高单相/三相三线系统的负载

•数据存储间隔可在1波形(对于同步测量)到1小时的范围内设定

•可测量*多50次谐波

•使用新发布的钳式探头96036实现4通道漏电流测量

•使用快闪存储卡记录长时间数据

•显示多国语言(日文，英文，德文，法文，意大利文，要班牙文，韩文和中文)

•2通道模拟输入(选配件)配有4通道模拟输出(记录仪输出)

•用于供电的AC适配器。备用镍氢充电电池和碱性电池

•测量瞬时值：用于调查功率消耗，*大负载因数及峰值电流

•CW240可对楼宇变压器等电气设备的更新进行调查分析，检查负载因数及需量因数，并检查电机启动时电流/电压的波动

•测量项目：电压/电流/功率(有功，无功，视在)功率因数/各相的相位角。第个测量项目的*少值/*大值/平均值

•数据采集时间：1/2/5/10/15/30秒，1/2/5/10/15/30/60分。一个循环(波形)，100/200/500ms(短时间间隔)

产品功能：

•在与电力公司的合约中，需量时间限制通常设置为30分

•然而，CW240可允许您以秒/分为单位设置您想要的需量时间限制

•需量时间限制设置：1/2/5/10/15/30秒，1/2/5/10/15/30/60分

•工厂和楼宇电气设备的节能和维护

•谐波测量：很多情况下，变频器供用来驱动空调和压缩机。这种供电方式会引起电压和电流的失真，将导致故障和功率消耗。因此，通过谐波对主供电中的影响进行分析和控制是必要的

•谐波分析：1～50次

•显示数据：列表，柱图(线性/日志)，矢量(流入/流出判断)

•测量项目：等级，含有率，相位角(每次谐波的电压/电流/功率)，总值(电压，电流，功率，功率因数)，电流/电压总谐波畸变率(THD-F或THD-R)

•THD-F：基波的畸变率，THD-R：所有有效值电压/电流的失真因数

•数据采集时间：1/5/10/15/30/60分钟

•功能：可选择要保存数据的谐波，检查谐波的流入/流出量

技术参数
频率测量功能	测量输入	可从U1,U2和U3中选择电压输入
	测量频率范围	45～65Hz
	显示范围	40.00～70.00Hz
	精度	±0.1％rdg.±dgt.电压量程的正弦波输入为10%～130％
	低通滤波器功能	截止频率：约300Hz OFF/ON可选
电工测量功能	测量项目	有效电工、再生电工、无效电工(超前/滞后)
	测量精度	有效功率和无效功率的测量精度：±1dgt(显示数字设置为STANDARD时) 有效电工：消耗：0.00000mWh～999999GWh；再生：-0.00000mWh～999999GWh 无效电工：滞后：0.00000mvarh～999999GVarh；超前：-0.00000mvarh～999999GVarh
	显示数字设置功能	可选择：根据额定功率的自动设置，小分辨率设定和根据积分值转换小分辨率
	积分时间精度	±20ppm(Typ.，23℃)
需量测量功能	测量项目	有效功率(消耗)，无效功率(滞后)；功率因数：间隔时间内的需量值有效电工(消耗，再生)，无效电工(滞后)；超前：间隔时间内的功率量积分测量开始和进行时需要的*大需量(消耗功率需量)
需量测量功能	测量精度	有效功率和无效功率的测量精度±1dgt(显示数字的标准数量选择为STANDARD时)
谐波测量功能	方法	PLL同步
	测量频率范围	基波频率45～65Hz
	用于分析的谐波	*～第50
	视窗宽度	1个循环周期
	视窗类型	矩形
	分析数据量	128点
	分析比率	1个采样/16次循环
	分析项目	谐波水平：每个电压、电流和功率的谐波水平相关谐波含量：每个电压、电流和功率的谐波含量谐波相位角：每个电压、电流和功率的谐波相位角。对于电压和电流可以选择基波的相位角或U1的相位角作为基准总值：*多50次谐波的电压、电流、功率和功率因数的总值总谐波畸变率：电压/电流(THD-F或THD-R)
	精度	谐波水平：1st～20th：±1.5％rdg.±1.5％mg； 21st～30th：±2.0％rdg.±1.5mg； 31st～50th：±3.0％rdg.±1.5％mg 相关谐波含量：从谐波视频±2dgt计算出的值谐波相位角：若每个谐波的电压和电流≥量程的5％，则可确保精度1st～20th为±5°；20th～50th为±(0.3°×Xk+1°) k为次数不指定与基波相关的电流精度
	显示数据	列表，棒图(线性/日志)，矢量
波形测量功率	测量项目	可从相同相位的电压/电流波形。所有电压波形和所有电流波形中选择
	改变放大倍数	可选择从x1/3～x20
	显示数据	1个波形
电压波动测量功能	测量项目	电压凹陷，电压峰值，电压瞬停
	测量方法	基于一个波形的电压有效值检测
	阈/迟滞	根据参考电压以百分比形式设置
	精度	与电压有效值精度相同
	监测周期	超出阈值的时间长度
	显示数据	当前日期(年，月，日)，电压有效值，监测周期
	事件数	100
显示功能	显示	5.7英寸STN单色背光LCD显示器(320点×240点)
	背景灯	可选OFF/ON和自动关闭
	对比度	根据周围的环境自动调节/有8个等线可设
	显示数字	除电工外：4位；电工：6位
	语言	日文、英文、德文、意大利文、法文、西班牙文、韩文和中文
	显示平均功能	移动平均(平均数：可选择2、5.10和20)
	显示保留	保留/取消
保存/打印功能	打印数据	可手动和自动保存
	存储媒体	内存储器：1MB或PC卡
	打印	专用打印机(RS-232接口)
	保存/打印数据	测量数据，电压变化数据，波形数据，画面数据，设置数据
	保存格式	测量数据：CSV格式(设置为短时间间隔时为二进制格式) 电压变化数据：文本格式波形数据：二进制格式画面数据：BMP格式(位图) 设置数据：文本格式
	保存/打印间隔	标准间隔：1/2/5/10/15/30/秒，1/2/5/10/15/30/60/分，间隔＜30秒时不能输出/打印测量的谐波和波形数据短时间间隔：每个波形0.1/0.2/0.5/s，仅可输入瞬时值
时钟功能	自动日历，自动闰年设置，24小时制；实时精度：±20ppm(Typ.,23℃)
