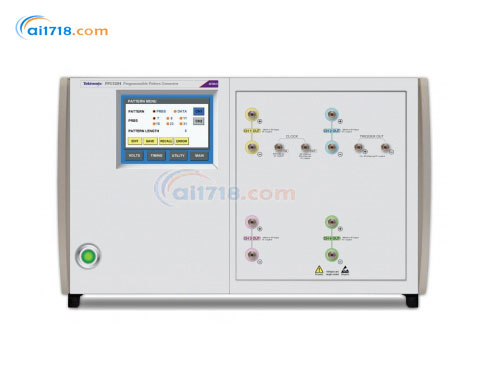

美国TEKTRONIX（泰克） PPG3202码型发生器由爱仪器仪表网代理，本产品是2 通道受压码型生成，进行高速数据通信和电信测试的码型发生器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•多达 4 通道受压码型生成，进行高速数据通信和电信测试
•泰克 PPG 系列高性能码型发生器提供多通道配置，能够胜任高达 32 Gb/s 的数据速率
•通过可选的抖动插入，PPG 系列提供灵活、低廉和方便使用的解决方案，支持高速应用
•与 PED 串行误差检测器结合可形成完整的 32 Gb/s BERT 系统
•低固有抖动（典型 Rj <300 fs）
•8 ps典型20%至80%上升时间/下降时间（PPG3200 固定输出模型）
•12 ps典型20%至80%上升时间/下降时间（带有选项 ADJ 的 PPG3200）
•低频高幅度抖动插入范围在5000 UI处为10 Hz至10 MHz（带有选项 LFJIT 的 PPG3200 系列）
•BUJ幅度高达60 psp-p，调制率高达2.5 Gb/s（带有选项 HFJIT）
•35%至65%可编程交叉点（PPG3000 系列）
•多达四个码型独立通道上的码型生成
•30和32 Gb/s数据速率码型生成配置
•内置正弦、随机、BUJ和PJ抖动插入功能

产品特点：
•提供1、2 或 4条30 Gb/s或32Gb/s输出通道（所有通道上的独立数据）
•当与 PED 系列误码检测器配对时，提供完整端到端多通道误码率测试解决方案
•抖动插入选项包括 BUJ、SJ、RJ 和 PJ
•在多通道设备上对齐数据
•内置全速可调节时钟源
•直流耦合差分数据输出
•可编程输出幅度、偏置和交叉点
•PRBS 和用户定义码型
•可调节通道间相位延迟
•前面板触摸屏GUI或USB计算机控制
•泰克PPG系列高性能码型发生器提供单通道和多通道配置，能够支持高达 32 Gb/s 的数据速率
•通过选配抖动插入，PPG 系列提供了灵活、经济、简便易用的测试解决方案，支持各种高速应用
•单台仪器支持时间对齐和码型独立的多通道数据输出，实现抗串扰能力测试和多通道功能测试
•PPG系列可与泰克PED系列错误检测器产品配套使用，提供完整的BER测试功能

产品应用：
•100 G以太网的多通道25 Gb/s测试
•DQPSK和DP-QPSK测试
•CFP2和CFP4测试
•多电平压力信号测试
•半导体和器件测试

内置随机噪声源	可从前面板触摸屏或遥控器进行编程
波峰因数	<10
精度	±10%（典型值）
内置 BUJ 信号源	可从前面板触摸屏或遥控器进行编程
幅度范围	0 至 60 psp-p
调制数据速率	100 Mb/s 至 2.5 Gb/s
PRBS 序列	7、9、11、15、23、31
滤波器值	25/50/100 MHz 滤波器
外部调制输入	直流耦合，3 dB 带宽，1 Vp-p 输入等于调制 150 psp-p
触发波形	码型模式触发与通道 1 码型同步
码型模式	1，每次触发码型长度 = 64 的倍数的码型 64，每次触发其他码型长度的码型
时钟/n 模式	64 至 (232 - 64)，n= 64 的任何倍数，不超出该范围
占空比	50%，对码型或时钟/n 而言
高电平	0 V，典型值
低电平	-500 mV，典型值
输出阻抗	50 Ω，直流耦合
连接器类型	SMA
时钟输入信号	400 mVp-p，典型值，交流耦合
时钟*大输入信号	800 mVp-p，±5 V DC，损坏阈值
输入阻抗	50 Ω，交流耦合
时延调节	相对于标称位置范围： ±50 ps 分辨率：100 fs
错误插入类型	单一或基于速率
计算机可编程接口	USB TMS，为所有设备设置编程
前面板宽度	48.3 cm（19.0 英寸）
尺寸	1 & 2-通道：13.345.135.1cm 4-通道：27.945.135.1cm
重量	1 & 2-通道：11.1 kg（24.5 磅） 4-通道：20.4 kg（45 磅）
操作温度	0℃ 至 50℃（32℉ 至 122℉）

型号	说明	最大位速率
PPG3001	1 通道可编程码型发生器	30 Gb/s
PPG3002	2 通道可编程码型发生器	30 Gb/s
PPG3004	4 通道可编程码型发生器	30 Gb/s
PPG3201	1 通道可编程码型发生器	32 Gb/s
PPG3202	2 通道可编程码型发生器	32 Gb/s
PPG3204	4 通道可编程码型发生器	32 Gb/s
