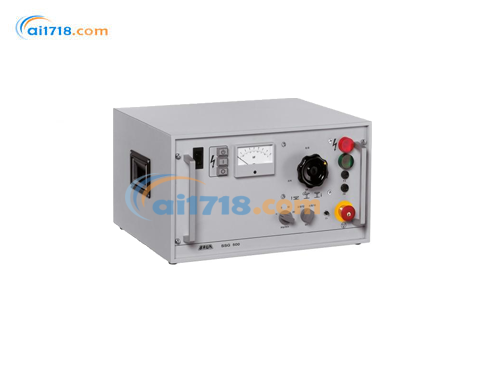

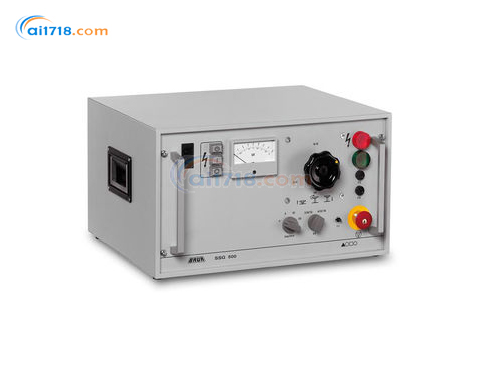

•冲击电压发生器 SSG 500 拥有19''外壳。
•SSG 500电气安全控制装置、自动放电装置、全封装结构和保护接地与工作接地的分离设计确保其拥有极高的安全性。
SSG 500 是一款专为低压电缆故障定位设计的多功能设备，可生成冲击电压和直流电压，用于地下电力电缆（尤其是低压电缆）的预定位与*定位。其紧凑的 19 英寸外壳集成了电气安全控制装置、自动放电装置及全封装结构，确保*高安全性。通过手动或自动冲击模式（10/20 次 / 分钟），可快速激发电缆故障点，配合 BAUR protrac® *定位系统实现声磁定位或跨步电压定位。
SSG 500冲击电压发生器特点：
•6 档可选的输出电压，高达16 kV
•电磁操作的脉冲开关
•可预先选择冲击能量：288 / 512 Ws（全部电压范围）
•自动放电装置
多模式电压输出
提供 6 档冲击电压选择（4/8/16 kV 或 3/6/12 kV，后者冲击能量降至 56%），支持手动或自动放电。
直流电压*高 16 kV，适用于电缆及外护套测试。
高效故障激发
*大冲击能量 512 J，确保高阻和间歇性故障可靠击穿。
脉冲序列可调（10 或 20 次 / 分钟），满足不同测试需求。
高精度与安全性
3 种显示范围的电压测量仪（0–4 kV/0–8 kV/0–16 kV），精度达 1.5%。
符合 EN 50191 安全标准，配备热磁脱扣过电流保护和外部紧急关闭接口。
便捷操作与集成性
自动放电功能确保断电后高压输出端安全放电。
可安装于电缆故障定位系统中，支持与 protrac® 系统协同工作。
标准供货范围
SSG 500 主机（含 5 m 固定高压电缆）
3 m 接地电缆（带鳄鱼钳）
2.5 m 电源电缆
使用说明书
可选配件
19" 折叠三脚架（5U 高度）
接地杆 GR 40 / 放电接地杆 GDR 40-250
外部自耦变压器（110/230 V, 1.5 kVA）
240 V 电源改装套件
带信号灯的外部紧急关闭装置（25 m 或 50 m 卷盘电缆）
安全设计
符合 EN 50191 安全控制标准
热磁脱扣过电流保护开关
自动放电装置与全封装结构
支持外部紧急关闭装置连接
产品规格
| 项目 | 规格 |
|---|---|
| 输出电压 |
直流：16 kV 冲击：4/8/16 kV（可切换至 3/6/12 kV，冲击能量降为 56%） |
| 冲击能量 |
512 J（4/8/16 kV） 288 J（3/6/12 kV） |
| 输出电流（直流模式） |
4 kV 时 480 mA 16 kV 时 120 mA |
| 脉冲序列 | 10 或 20 次冲击 / 分钟 |
| 电压测量仪 |
显示范围：0–4 kV / 0–8 kV / 0–16 kV 精度：1.5% |
| 电源 | 220–230 V, 50/60 Hz（可选 110–120 V 或 240 V，需外接自耦变压器） |
| *大功耗 | 1,500 VA（短路时） |
| 环境温度 |
运行：-10°C 至 +50°C 存储：-20°C 至 +60°C |
| 尺寸与重量 | 500×290×390 mm，约 48 kg |
| 安全认证 | CE 认证（低电压指令 2014/35/EC、电磁兼容指令 2014/30/EC） |
-
