德国GMC SINEAX APLUS电气测量仪表-爱仪器仪表网

德国GMC-Instruments SINEAX APLUS电气测量仪表由爱仪器仪表网代理，本产品是用于电力及配电系统。集监控和电能质量分析为一体的综合性多功能高端仪器设备，囊括所有的应用范围。现在热卖中，如需购买APLUS电气测量仪表，可通过ai1718.com的客服热线联系我们！

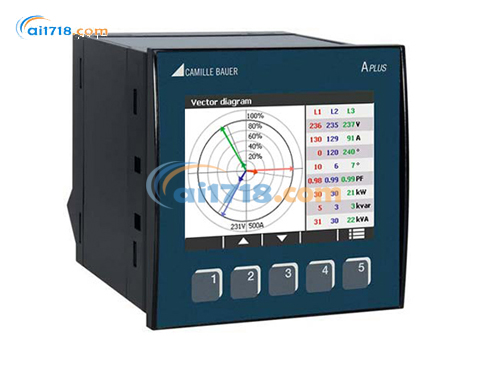

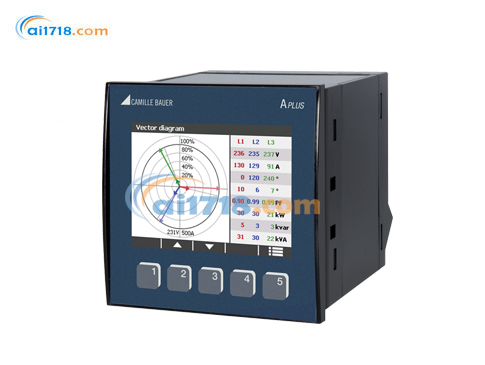

SINEAX APLUS电气测量仪表简介
用于电力及配电系统。集监控和电能质量分析为一体的综合性多功能高端仪器设备，囊括所有的应用范围。测量系统的高品质是很不寻常的显示装置。因为数据在测量中提出了相关基准条件(纯正弦波信号)，所以有一些失真数据无法反映出来。而Aplus是一个强烈的失真系统实现*佳测量应用的设备。

SINEAX APLUS电气测量仪表产品优势

•瑞士制造, 瑞士品质, 瑞士支持
•直接测量值达690VLL 以上。标称值CAT III
•响应时间 < 100ms
•LED 显示清晰
•外部设备的运行时钟计数器
•监控管理/ 极限值显示
•灵活可变的I/O便于集成

SINEAX APLUS电气测量仪表产品应用
•获取和控制当前的系统状态
•操作运行状态的监控
•电能质量分析
•判定负荷轮廓和能量需求大小
•发现系统负荷的变化
•变频器前后状态的测量
•记录操作的程序

SINEAX APLUS电气测量仪表规格

输入		测量不确定性
标称电流： *大：消耗：过载能力：	可调1..5A 7.5A(正弦曲线) ≤I²x0.01 Ω每相位连续10A 100 A,10×1s,间隔100 s	带罗氏电流输入版本罗氏线圈ACF3000_4/24额外不确定性不包括在以下说明中：参见罗氏线圈ACF3000_4/24操作指南。
标称电流： *大：消耗：过载能力：	可调1..5A 7.5A(正弦曲线) ≤I²x0.01 Ω每相位连续10A 100 A,10×1s,间隔100 s	参比条件： (符合IEC/EN 60688)	周围环境温度15...30℃,正弦曲线，测量超过8个周期，PF=1,频率50.60 Hz
通过罗氏线圈测量电流
测量范围：	0.….3000A,自动设换范围
更多信息参见罗氏	线圈ACF3000_4/24操作指南	电压，电流：	±(0.08%MV+0.02%MR)¹2)
标称电压：	57.7.…400 VLN,10...693V	功率：	±(0.16%MV+0.04%MR)32)
*大：	480VLn,832Vu(正弦曲线)	功率因子：	±0.1°4)
消耗：	≤U²/3 MΩ每相位	频率：	±0.01 Hz
电阻抗：	3 MΩ每相位	不平衡U,I:	±0.5%
过载能力：	480VLN,832V连续 600 VLμ,1040V₁,10×10 s,间隔10s 800 Vμ,1386V₁,10x1s,间隔10s	谐波： THD电压： TDD电流：	±0.5%
过载能力：		谐波： THD电压： TDD电流：	±0.5% ±0.5%
系统：	单相分相(2相系统) 3线，平衡负荷 3线，不平衡负荷 3线，不平衡负荷，阿伦连接 4线，平衡负荷，4线，不平衡负荷 4线，不平衡负荷， Open-Y	有功能量：	等级0.5S,EN 62053-22 等级2,EN62053-23 通过可拔插终端 100.…230 VAC±15%,50.…400 Hz 24...230 V DC±15% ≤7 VA
		无功能量：供电电源：标称电压：
		消耗：
标称频率：测量TRMS:	45...50/60 ...65 Hz 达到63次谐波	MV:测量值， MR:测量范围(大) ②额外不确定性用于0.1%MV电压测量在中性线没有连接(3线连接)条件下 ③MR:大电压x*大电流 ⑨0.1°额外不确定性在中性线没有连接(3线连接)条件下
I/0-接口		继电器：通过可拔插终端
基本设备：	1路继电器输出，转换触电 1路数字输出(固定)	触点：负荷能力：	转换触电，双稳 250VAC,2 A,500 VA 30 V DC,2A,60W
基本设备：	1路数字输入(固定)	触点：负荷能力：	转换触电，双稳 250VAC,2 A,500 VA 30 V DC,2A,60W
I/O扩展1:	2路继电器输出，转换触电 4路双极模拟输出 2路数字输入/输出	数字输入/输出通过可拔插终端连接。用于I/0可扩展独立配置作为
I/O扩展2:	2路继电器输出，转换触电 6路数字输入/输出	输入或输出。输入(符合EN61131-2DC 24V Type 3):
模拟输出：	通过可拔插终端，电隔离	标称电压 12/24VDC(*大30V)
线性化：范围：	线性，二次弯折	逻辑零	-3到+5V
线性化：范围：	±20 mA(*大24mA),双极	逻辑一	8到30V
不确定性：	20mA的±0.2%	输出(部分符合EN 标称电压	61131-2): 12/24VDC(*大30V)
负荷：	≤500Ω(*大10V/20 mA)	标称电流	50 mA(*大60 mA)
负荷影响：	≤0.2%	负荷能力	400 Ω ….1 MΩ
残余纹波：	≤0.4%
接口
Modbus/RTU	通过可拔插终端	以太网	通过RJ45-连接器以太网100BaseTX 10/100 MBit/s,全双工/半双工，自动协商系统 Modbus/TCP
物理：波特率：参与者数量：	RS-485,*大1200 m(4000 f) 1,2 bis 115,2 kBaud ≤32	物理：模式：协议：
Profibus DP	通过9针D-Sub插座 RS-485,*大100...1200 m		NTP(时间同步)
物理：	通过9针D-Sub插座 RS-485,*大100...1200 m
波特率：参与者数量：	自动检测(9,6 kBit/s...12 MBit/s) ≤32
时间参考：内部时钟(RTC)
不确定性：	±2分钟/每月(15到30℃), 通过PC软件微调	同步：运行储备：	通过同步脉冲或NTP服务器 >10年
使用环境
操作温度： -10….15…30…+55℃		其他：	使用组Ⅱ(EN 60688)
存储温度： - 25到+70℃		相对湿度：	< 9 5 % 无凝结
温度影响： 0.5x 基本不确定性每10K		海拔高度：	≤2000 m* 大
长期漂移： 0.2x 基本不确定性每年		设备仅在室内使用
其他属性
方向：	任意
外壳材料：	聚碳酸酯(聚碳酸酯)
重量：	500 g
可燃性等级：	V-0符合UL94,自燃，不滴水无卤素
